• 4슬롯 메인프레임에서 최대 600W의 총 전력과 최대 4개 모듈 지원. 30가지 이상의 DC 전력 모듈 제공(모듈은 개별 주문)
• 전압계 정확도: 최대 0.025% + 50µV, 최대 18비트
• 전류계 정확도: 최대 0.025% + 8nA, 최대 18비트
• 임의 파형 발생기 기능: 최대 100 kHz 대역폭, 출력 전력 최대 500 W
• 스코프 기능: 최대 200 kHz, 512 kpts에서 최대 18비트로 전압과 전류 디지털화
• 데이터 로거 기능: 20 µs ~ 60 s 범위에서 데이터로그당 최대 500 M 판독의 측정 간격
• 데이터 로깅, 스코프 트레이스, 계측기 설정을 위한 4 GB의 비휘발성 데이터 ,스토리지

N6705B로 시간 절약

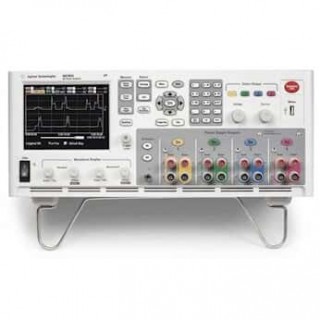

N6705B DC 전력 분석기는 DMM, 스코프, 임의 파형 발생기 및 데이터 로거 기능과 함께 최대 4개의 고급 전원 공급기를 통합하여 DUT에서 DC 전압과 전류를 소싱 및 측정하는 작업 효율을 업계 최고 수준으로 향상시켜줍니다. N6705B는 트랜스듀서(전류 프로브 및 분로 등) 등 여러 개의 장비를 구성하고 복잡한 테스트 셋업을 생성해야 하는 필요성 없이 DUT로 들어가는 전류를 측정합니다. 모든 기능과 측정이 전면 패널에서 제공되므로 DC 전력 분석기는 여러 계측기를 제어하고 유용한 측정을 수행하기 위한 프로그램을 개발하고 디버깅해야 하는 필요성도 없애줍니다. 제어 및 분석 기능을 더욱 강화하기 위해 DC 전력 분석기를 14585A 제어 및 분석 소프트웨어와 함께 사용할 수 있습니다. 자동화된 벤치 셋업이 필요한 경우, N6705B를 GPIB, USB, LAN 상에서 완벽하게 프로그래밍하고 LXI 클래스 C와도 호환됩니다.

N6705B 필요에 따른 개별 구성 가능

N6705B는 전력 소싱과 분석 요구사항을 충족시키는 유연한 구성을 제공합니다. N6705B는 최대 4개의 DC 전원 모듈과 최대 600W의 총 DC 전원 모듈 출력 전력을 수용하는 4슬롯 메인프레임입니다. 모듈은 개별 주문합니다.

N6705B는 N6700 모듈형 전력 시스템과 동일한 모듈을 수용하며 24개의 모듈로 제공됩니다. N6705B용 기본 소스: 50W, 100W 및 300W; 최대 100V, 최대 50 A. N6705B용 고성능 소스: 50W, 100W 및 300W; 최대 60V, 최대 20 A. N6705B용 고정밀 소스: 50W 및 100W; 최대 50V, 최대 3 A. N6705B용 소스/측정 장치: 20W; 최대20V, 최대 3A. 각 모듈에는 전압계, 전류계, 스코프, 임의 파형 발생기 및 데이터 로거 기능이 내장되어 있습니다.

특징:

• DUT로 들어가는 DC 전압과 전류를 소싱하고 측정하기 위한 사용이 간편한 R&D 도구
• 최대 4개의 전원 공급기, DMM, 스코프, 임의 파형 발생기 및 데이터 로거 기능 통합
• 프로그래밍 없이 모든 기능에 액세스. 전면 패널 컨트롤을 이용하거나 14585A 제어 및 분석 소프트웨어 사용
• 일반적 기능에 대해 직관적인 제어 사용
• 대형 컬러 그래픽 디스플레이를 채택하여 복잡한 데이터를 쉽게 관찰
• 연결 및 컨트롤이 디스플레이에 색상 코드화되어 있어 셋업이 빠르고 실수가 적음
• 표준 GPIB, LAN 및 USB를 통해 프로그래밍; LXI 클래스 C 호환

• Ideal for R&D testing and Design Validation
• Sources and measures DC voltage and current into your DUT
• Combines 1 to 4 DC Power Supplies, DMM, Oscilloscope, Arb waveform generator, and Datalogger in 1 integrated instrument
• 4-slot mainframe holds up to 600W of total power and up to 4 modules, with 21 DC power modules to choose from (N6700 Series modules ordered separately)
• Saves time – no programming required
• Eliminates need to gather and configure multiple instruments
• Flexible, modular system: Can mix and match DC source power levels and measurement performance levels to optimize investment
• Connect via GPIB, USB or LAN
• Fully compliant to LXI Class C specification

The Keysight N6705B saves time

The N6705B DC Power Analyzer provides unrivaled productivity gains for sourcing and measuring DC voltage and current into the DUT by integrating up to 4 advanced power supplies with DMM, Scope, Arb, and Datalogger features. The N6705B eliminates the need to gather multiple pieces of equipment and create complex test setups including transducers (such as current probes and shunts) to measure current into your DUT. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panel. When automated bench setups are required, the N6705B is fully programmable over GPIB, USB, LAN and is LXI Class C Compliant.

The N6705B offers flexible configuration to meet your power sourcing and analysis requirements. The N6705B is a 4-slot mainframe that accepts up to 4 DC Power Modules, and up to 600 W total DC Power Module output power. The modules are ordered separately.
