정격 출력

• 전압: 5V
• 전류(40°C 이상에서 °C당 1% 정격 감소): 10A/20A
• 전력: 50W/100W

프로그래밍 정확도(30분 예열 후 23°C ±5°C에서. 최소값에서 최대값으로 프로그램 적용)

• 전압: 0.1% + 19mV
• 전류: 0.15% + 20mA

리플 및 노이즈(20Hz ~ 20MHz)

• CV 피크 투 피크: 10mV/11mV
• CV rms: 2mV
• (PARD) CC rms: 8mA

부하 효과(레귤레이션) (모든 출력 부하 변경에 대해, 최대 부하-리드 강하는 리드당 1V임)

• 전압: 5mV
• 전류: 2mA

키사이트 고성능 DC 전원 공급기는 테스트 최적화를 위한 속도와 정확도를 제공합니다. 이 단일 로우 프로파일 모듈러 전력 시스템, 50-300 W, GPIB, LAN, USB, LXI Class C N6700B 시리즈는 1U 랙 공간의 최대 4출력의 소형 크기, 20 DC 전원 모듈, 기본, 고성능 및 고정밀 모델, 그리고 액티브 다운프로그래밍을 사용한 고속 출력 프로그래밍을 제공합니다. 키사이트 100W, N6741B는 프로그래밍 가능 전압과 전류, 측정 및 보호 기능을 매우 경제적인 가격에 제공하는 기본 DC 전원 모듈이므로 이러한 모듈은 DUT에 전력을 공급하거나 픽스처 제어와 같은 ATE 시스템 리소스에 전력을 공급하는 데 적합합니다.

 N6741B/761: Includes Output Disconnect Relay

DC output ratings

• Voltage: 0 to 5 V
• Current: 0 to 20 A
• Power: 100 W maximum

Accuracy (at 23°C ±5°C)

• Voltage programming accuracy: 0.1% + 19 mV
• Current measurement (readback) accuracy: 0.15% + 20 mA

Ripple & noise (20 Hz to 20 MHz)

• Constant voltage rms: 2 mV
• Constant voltage peak-to-peak: 11 mV
• Constant current rms: 8 mA

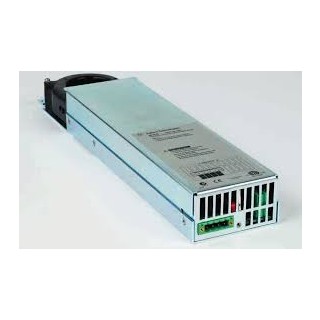

Keysight N6741B is a 100 W basic DC power module that provides programmable voltage and current, measurement and protection features at a very economical price, making these modules suitable to power the device under test or to provide power for ATE system resources such as fixture control.

This module is used in both the small, multiple output 1U high N6700 Low-Profile Modular Power System (for ATE systems) and the multiple output N6705 DC Power Analyzer (for bench testing). GPIB, LAN, USB, and LXI compliance are standard with all mainframes. Select from more than 30 different DC power modules, ranging in capability from basic to high precision, and power from 20 - 500 W.
