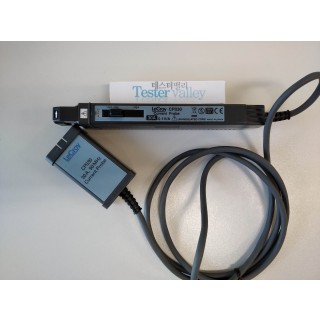

르크로이 CP030
30A, 50MHz BW 전류 프로브-AC / DC, 50A 피크 펄스
광범위한 응용 분야
Teledyne LeCroy 전류 프로브는 다양한 응용 분야를 위해 다양한 모델로 제공됩니다. Teledyne LeCroy 전류 프로브의 전체 범위에는 최대 100MHz의 대역폭, 최대 700A의 피크 전류 및 1mA / div의 감도를 갖춘 모델이 포함됩니다. Teledyne LeCroy 전류 프로브는 종종 스위칭 전원 공급 장치, 모터 드라이브, 전기 차량 및 무정전 전원 공급 장치의 설계 및 테스트와 같은 응용 분야에 사용됩니다.
고감도
CP030A 및 CP031A는 1mA / div의 높은 감도를 제공합니다. 이를 통해 Teledyne LeCroy 오실로스코프에서보다 정확한 저 전류 측정이 가능합니다. HD4096 기술이 적용된 HDO 고화질 오실로스코프와 함께 사용하면 디버그 및 분석 기능을 향상시키기 위해 비교할 수없는 12 비트 분해능으로 매우 정확한 저 전류 파형을 얻을 수 있습니다.
완전 통합
모든 Teledyne LeCroy 전류 프로브는 Teledyne LeCroy ProBus 연결을 통해 전원이 공급되며 추가 하드웨어가 필요하지 않습니다. 전원 공급과 함께 ProBus 연결을 통해 전류 프로브와 오실로스코프가 통신 할 수있어 전류 파형이 화면에 자동으로 암페어로 표시되고 계산 된 전력 트레이스가 와트로 올바르게 스케일됩니다. 이 완전한 통합을 통해 Degauss 및 Autozero 기능을 오실로스코프의 사용자 인터페이스에서 직접 수행 할 수 있습니다.
왜곡 보정 교정 소스
DSC015 지연 보정 교정 소스에는 전압 및 전류 시간 정렬 신호가 모두 있으므로 전압 및 전류 프로브의 정밀 지연 보정이 가능합니다. CP030, CP030A, CP031 및 CP031A와 함께 대부분의 전압 프로브는 DSC015와 호환됩니다.
| 모델 | 최대 연속 입력 전류 | 최대 피크 전류 | 대역폭 | 최소 감도 | 커플 링 | 최대 도체 크기 (직경) | 상호 작용 |
| CP030 | 30A | 50A | 50 백만 헤르쯔 | 10mA / div | AC, DC, GND | 5mm | 프로 버스, 1MΩ 만 |
| CP030A | 30A | 50A | 50 백만 헤르쯔 | 1mA / div | AC, DC, GND | 5mm | 프로 버스, 1MΩ 만 |
| CP031 | 30A | 50A | 100 개 MHZ | 10mA / div | AC, DC, GND | 5mm | 프로 버스, 1MΩ 만 |
| CP031A | 30A | 50A | 100 개 MHZ | 1mA / div | AC, DC, GND | 5mm | 프로 버스, 1MΩ 만 |
| AP015 | 30A | 50A | 50 MHz | 10mA / div | AC, DC, GND | 5mm | 프로 버스, 1MΩ 만 |
| CP150 | 150A | 500A | 10 MHz | 100mA / div | AC, DC, GND | 20mm | 프로 버스, 1MΩ 만 |
| CP500 | 500A | 700 A | 2MHz | 100mA / div | AC, DC, GND | 20mm | 프로 버스, 1MΩ 만 |
