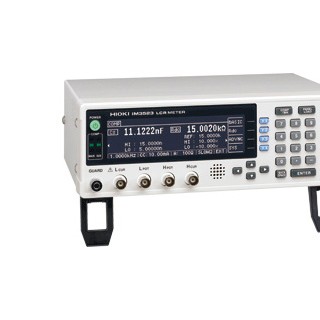

히오키의 LCR 및 임피던스 분석기는 전자 부품 시험에 있어서의 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 범위를 갖추고 있습니다. 모델 IM3523은 생산라인에서 필요한 여러가지 기본 측정을 위해 설계된 제품입니다. 따라서 저 가격대에 제공되며 Contact Check 기능으로 향상된 측정 신뢰성을 갖추었습니다.
이 제품은 테스트 프로브 또는 테스트 픽스춰(Test Fixtures)와 함께 제공되지 않습니다. 별도의 용도에 맞게 선택하고 측정 프로브 또는 테스트 픽스처 옵션을 구입하십시오. 모든 프로브는 1.5D-2V 동축 케이블로 구성되어 있습니다.
RS-232C 연결용 : 상호 접속을 위한 크로스 오버 케이블이 사용될 수 있습니다. 또한, 하드웨어 흐름 제어없이 RS-232C 케이블 9637을 사용할 수 있습니다.
| LCR METER IM3523 | |
| 측정 모드 | LCR, 연속측정 |
| 측정 파라미터 | Z, Y, θ, Rs (ESR), Rp, DCR(직류저항), X, G, B, Cs, Cp, Ls, Lp, D (tanς), Q |
| 측정 레인지 | 100 mΩ ~ 100 MΩ, 10레인지(모든 파라미터는 Z로 규정) |
| 표시범위 | Z, Y, Rs, Rp Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0.00000 [단위] ~ 9.99999G [단위]) Z와 Y는 절대값표시 θ : ± (0.000°~999.999°), D : ±(0.00000~9.99999) Q : ± (0.00~99999.9), △% : ± (0.0000%~999.999%) |
| 기본정확도 | Z: ±0.05 % rdg, θ : ±0.03 ° |
| 측정주파수 | 40 Hz~200 kHz(1 mHz ~ 10 Hz 스텝) |
| 측정신호레벨 | 일반모드 V모드, CV모드 : 5 mV ~ 5 Vrms, 1 mVrms 스텝 CC모드 : 10 μA ~ 50 mArms, 10 μArms 스탭 |
| 출력 임피던스 | 일반모드 : 100 Ω |
| 표시 | 흑백 LCD |
| 측정기간 | 2 ms(1 kHz, FAST, 대표값) |
| 기능 | 컴퍼레이터, BIN측정(분류기능), 패널 로드/세이브, 메모리 기능 |
| 인터페이스 | EXT I/O(핸들러), USB통신 옵션: RS-232C/GP-IB/LAN의 1종류를 장착가능 |
| 전원 | AC 100 ~ 240 V, 50/60 Hz, 50 VA max |
| 치수 및 질량 | 260 W ⅹ 88 H ⅹ 203 Dmm, 2.4 kg |
| 부속품 | 전원코드x1, 사용설명서ⅹ1, CD(통신 사용설명서, 샘플 소프트웨어)ⅹ1 |
