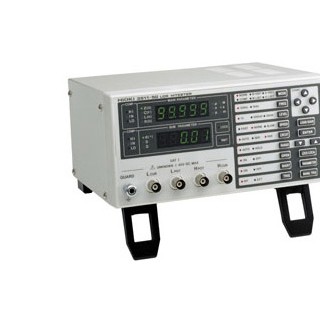

히오키의 LCR 및 임피던스 분석기는 전자부품 시험에 있어서 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추었습니다. 모델 3511-50은 전기기기 등의 자동차 관련 부품 장치에 사용되는 커패시터 및 코일의 온-보드 테스트를 위한 소형의 다목적 LCR 측정기입니다.
이 제품은 측정 프로브 또는 테스트 픽스춰(테스트 픽스처s)와 함께 제공되지 않습니다. 별도의 용도에 맞게 선택하고 측정 프로브 또는 테스트 픽스춰 옵션을 구입하십시오.
RS- 232C 연결용 : 상호 접속을 위한 크로스 오버 케이블이 사용될 수 있습니다. 또한, 하드웨어 흐름 제어없이 RS- 232C 케이블 9637을 사용할 수 있습니다.
| LCR HiTESTER 3511 | |
| 측정 파라미터 | |Z|, θ, R, C, L, D(tanς), Q |
| 측정범위 | |Z|, R : 10 mΩ~200.00 MΩ θ : -90.00° ~ +90.00° C(120 Hz시) : 9.40 pF ~ 999.99 mF, C(1 kHz시) : 0.940 pF ~ 99.999 mF L(120 Hz 시) : 14.00 μH ~ 200.00 kH, L(1 KHz시) : 1.600 μH ~ 20.000 kH D: 0.0001 ~ 1.9900, Q : 0.85 ~ 999.99 |
| 기본정확도 | |Z| : ±0.08% rdg, θ: ±0.05° |
| 측정주파수 | 120 Hz 또는 1 kHz |
| 측정신호레벨 | 50 mV, 500 mV, 1 Vrms |
| 출력 임피던스 | 5 Ω |
| 표시 | LED (5 자릿수 표시, 풀 스케일 카운트는 레인지에 따라 다름) |
| 측정시간 | 120 Hz시: FAST:13 ms, NORMAL : 90 ms, SLOW : 400 ms 1 kHz시: FAST:5 ms, NORMAL : 60 ms, SLOW : 300 ms |
| DC 바이어스 | DC 전압/DC 전류를 측정신호에 중첩 가능 (옵션인 유닛과 외장 정전압원/정전류원이 필요) |
| 기능 | 패널 세이즈/로드(설정조건 저장), 측정값의 컴퍼레이터 비교, 제어용 입출력(EXT.I/O), GP-IB(옵션) 또는 RS-232C 인터페이스 |
| 전원 | AC 100/120/200/240 V ±10% (선택가능), 50/60 Hz, 20 VA max |
| 치수 및 질량 | 210 W ⅹ 100 H ⅹ 168 Dmm, 2.5 kg |
| 부속품 | 전원코드ⅹ1, 사용설명서ⅹ1, 전원 예비퓨즈ⅹ1 |
