히오키의 LCR 및 임피던스 분석기는 전자 부품 시험에 있어서 다양한 애플리케이션에 적합하도록 1 mHz에서 1.3 기가 헤르쯔 측정 범위를 갖추고 있습니다. IM3533 시리즈는 변압기 코일의 회전 비율, 상호 인덕턴스 및 인덕턴스 차이 측정을 제공하는 히오키 최초의 LCR 미터이며, HDMI 적합성 테스트를 용이하게 하기 위해 내부 DC 바이어스와 통합한 제품입니다.
이 제품은 측정 프로브 또는 테스트 픽스춰 (Test Fixture) 함께 제공되지 않습니다. 별도의 용도에 맞게 테스트 프로브 또는 테스트 픽스처 옵션을 선택 하시기 바랍니다. 모든 프로브는 1.5D-2V 동축 케이블로 구성되어 있습니다.
RS-232C 연결 용 : 상호 접속(Interconnect)을 위한 크로스 오버(crossover) 케이블이 사용될 수 있습니다. 하드웨어 플로워 컨트롤(flow control)없이 RS-232C 케이블 9637을 사용할 수 있습니다.

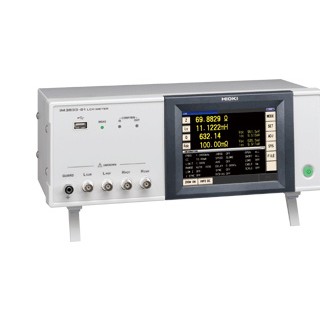

| LCR METER IM3533, IM3533-01 | ||
| IM3533 | IM3533-01 | |
| 측정모드 | LCR, 트랜스측정(N, M, △L),연속측정(LCR)모드 | LCR, 트랜스측정(N, M, △L),아날라이저(스윕측정), 연속측정(LCR/아날라이저 모드) |
| 측정 파라미터 | Z, Y , θ, Rs(ESR), Rp, DCR(직류저항), X, G, B, Cs, Cp, Ls, Lp, D(tan ς), Q ,N, M, △L, T | |
| 측정 레인지 | 100 mΩ ~ 100 MΩ, 10레인지(모든 파라미터는 Z로 규정) | |
| 표시범위 | Z, Y, Rs, Rp Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0.00000 [단위] ~ 9.99999G [단위]) Z와 Y는 절대값표시 θ : ± (0.000°~999.999°), D : ±(0.00000~9.99999) Q : ± (0.00~99999.9), △% : ±(0.0000%~999.999%) T : -10.0℃~99.9℃ | |
| 기본정확도 | Z : ±0.05 % rdg, θ : ±0.03° | |
| 측정주파수 | 1 mHz ~ 200 kHz (1 mHz ~ 10 Hz 스텝) | |
| 측정신호레벨 | 일반모드 V모드, CV모드: 5 mV ~ 5 Vrms, 1 mVrms 스텝 CC모드: 10 μA~ 50 mArms, 10 μArms 스탭 저임피던스 고정밀도 모드 V모드, CV모드: 5 mV ~ 2.5 Vrms, 1 mVrms 스탭 CC모드, CV모드: 10 μA~ 100 mArms, 10 μArms 스탭 | |
| 출력 임피던스 | 일반모드: 100 Ω, 저임피던스 고정밀도 모드: 25 Ω | |
| 표시 | 컬러 TFT 5.7인치, 표시 ON/OFF 설정가능 | |
| 측정시간 | 2 ms (1 kHz, FAST, 디스플레이 OFF, 대표값) | |
| 기능 | DC바이어스 측정, 직류저항 온도보정(기준온도 환산표시), 컴퍼레이터, BIN측정(분류기능), 패널 로드/세이브, 메모리 기능 | |
| 인터페이스 | EXT I/O(핸들러), USB통신, USB메모리 옵션:RS-232C/GP-IB/LAN의 1종류를 장착가능 | |
| 전원 | AC 100 ~ 240 V, 50/60Hz, 50 VA max | |
| 치수 및 질량 | 330 W ⅹ 119 H ⅹ 168 Dmm, 3.1 kg | |
| 부속품 | 전원코드ⅹ1, 사용설명서ⅹ1, CD(통신 사용설명서, 샘플 소프트웨어)ⅹ1 | |
