주요 특징
■ 기본 사양

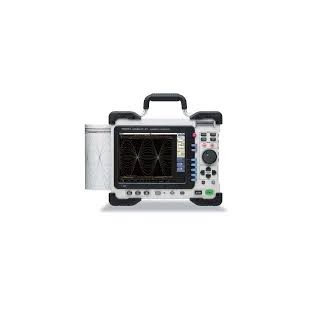

| MEMORY HiCORDER MR8847 | |
| 채널수 | [아날로그 유닛 8대] 아날로그 16ch+기본 로직 16ch [아날로그 유닛 5대+로직 유닛3대]아날로그 10ch+로직64ch(기본 로직 16ch+로직유닛48ch) ※ 아날로그 유닛의 채널간과 본체간은 절연, 로직유닛의 채널 및 표준로직 단자의 채널은 모두 본체와 GND공통 |
| 측정레인지 (20div 풀 스케일) | 5 mV-20 V/div, 12레인지, 분해능: 레인지의 1/100(8966 사용시) 5 mV-20 V/div, 12레인지, 분해능:레인지의 1/1600(8968 사용시) |
| 최대 입력전압 | DC 400 V(8966/8968 사용시) |
| 주파수 특성 | DC-5 MHz(-3dB, 8966 사용시), DC-100 kHz(-3 dB, 8968 사용시) |
| 시간축(메모리 시) | 5 us~5 min/div, 26레인지, 시간축 분해능 100 points/div, 시간축 확대: x2~x10의 3단, 압축:1/2~1/20,000의 13단 |
| 측정 기능 | 메모리(고속기록), 레코더(실시간 기록), X-Y레코더, FFT |
| 기타 기능 | 파형판정 기능(메모리/X-Y레코더/FFT펑션에서) |
| 메모리 용량 | MR8847-01:32 MW/ch(2ch)-4 MW/ch(16ch), 총 64 MW탑재 |
| 외부기억 유닛 | USB메모리, CF카드 슬롯x1(2 GB 까지), 하드디스크(옵션 80 GB) |
| 기록지 | 216 mm x 30 m, 롤형 감열기록지, 기록속도: 50 mm/s |
| 표시부 | 10.4형 SVGA-TFT 컬러액정(800 x 600도트) |
| 표시언어 설정 | 일본어, 영어, 한국어, 중국어 |
| 외부 인터페이스 | [LAN] 100BASE-TX(DHCP, DNS지원, FTP서버, HTTP 서버) [USB] USB2.0 시리즈 A receptacle x1, 시리즈 B receptacle x1(HD 내의 파일을 PC로 전송, PC) |
| 전원 | AC100~240 V, 50, 60 Hz(130 VA max,.), DC 10~28 V(DC 전원유닛 9784 사용시) |
| 차수 및 질량 | 351W x 261H x 140 Dmm, 7.8 kg(본체만) |
| 부속품 | 사용설명서x1, 측정가이드x1, 어플리케이션 디스크(파형뷰어 WV/통신 커맨드표) x1, 전원코드 x1, USB케이블x1, 기록지 x1, 롤지어태치먼트x2, ferrite 클램프 x1 |
| Specifications | |
| Measurement functions | MEMORY (high-speed recording) RECORDER (real-time recording) X-Y RECORDER (X-Y real-time recording) FFT (frequency analysis) |
| Number of input units | [8 analog input modules]: 16 analog channels + 16 logic channels (standard) [5 analog input modules + 3 logic input modules]: 10 analog channels + 64 logic channels (standard 16 channels + 48 channels in logic input modules) |
| Maximum sampling rate | 0 MS/second (50 ns period, all channels simultaneously) External sampling (10 MS/second, 100 ns period) |
| Internal memory | Total 64 M-words (Memory expansion: none) 32 MW/ch (using 2 Analog channels), to 4 MW/ch (using 16 Analog channels) |
| Backup functions (At 25°C/ 77°F) | Clock and parameter setting backup: at least 10 years Waveform backup function: none |
| External control connectors | Terminal block: External trigger input, Trigger output, External sampling input, Two external outputs (GO/NG output), Three external inputs (start, stop, print input) |
| External interfaces | LAN: 100BASE-TX (DHCP, DNS supported, FTP server, HTTP server)USB: USB2.0 compliant, series A receptacle ×1, series B receptacle ×1, (File transfer HDD/ CF card to PC, or remote control from PC) |
| Environmental conditions (No condensation) | Operation: -10°C (14°F) to 40°C (104°F), 20 % to 80 % rh Printer use: 0°C (32°F) to 40°C (104°F), 20 % to 80 % rh HD use: 5°C (41°F) to 40°C (104°F), 20 % to 80 % rh Storage: -20°C (-4°F) to 50°C (122°F), 90 % rh or less |
| Compliance standard | Safety: EN61010, EMC: EN61326, EN61000-3-2, EN61000-3-3 |
| Power supply | 100 to 240 V AC, 50/60 Hz 10 to 28 V DC (use the DC POWER UNIT 9784 : Factory installation only) |
| 130 VA max. (Printer not used), 220 VA max. (Printer used) | |
