지능형 병렬 운전 기능 탑재, 같은 전압의 기종이라면 용량이 다른 기종 혼재 가능, 전용 케이블로 대수도 총 용량도 자동 인식 병렬 운전이 더욱 쉽게
병렬 운전에서도 특성이 열화하지 않는 새로운 회로 탑재
풀 디지털 제어로 더욱 편리하게
고속 응답 1ms에서 대 전력 타입에서도 높은 안정성, 고급 스위칭 기술로 고효율 90 % 이상을 실현
직렬 통신 포트 내장
내부 저항 가변 순차 ON / OFF 상승 모드 선택 기능 등 옵션 기능도 충실
입력 (동작 전원)는 삼상 200V의 국내 사양 및 삼상 380V (360V ~ 440V)의 해외 규격에 대응

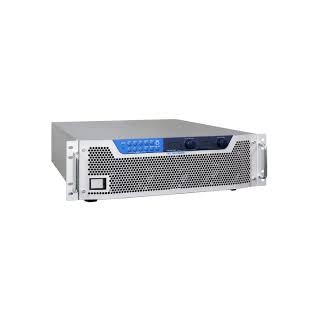

HXmk2 시리즈는 고주파 스위칭 방식의 가변형 대용량 타입의 직류 전원 장치입니다. 정전압 값 가변 설정 / 정전류 값 변수 설정 (CV / CC) 가능한 직류 전원에서 더 작고 대용량 게다가 최고 수준의 고효율과 저소음을 실현했습니다. 지능형 병렬 운전 기능과 통신 기능을 표준 장비로했으며, 옵션으로 내부 저항 가변 나 상승 모드 선택 순차적 ON / OFF 기능 등을 지원했습니다.
정전압 모드로 동작 할 때 부하 전류에 의한 전압 강하를 의도적으로 발생시킬 수 있습니다.
이 기능을 사용하면 화학 전지 (방전시)의 내부 저항과 태양 전지 연료 전지의 I-V 특성을 근사시킬 수 있습니다.
※ 직류적인 동작에 한합니다. 과도 현상의 근사치에 적합하지 않습니다.
이 전압이 다른 용량의 모델로도 전용 플랫 케이블 (별매의 병렬 운전 케이블)을 연결하면 연결 대수 (최대 10 개)을 자동 인식. 병렬 운전 케이블이 PARA OUT 만 연결된 전원이 마스터 기기로 동작합니다. 이 마스터 기기에 병렬 운전 케이블로 데이지 체인 방식으로 연결된 전원 병렬 정보가 집약되므로 병렬 연결을 의식하지 않고 마치 하나의 대용량 전원으로 원 컨트롤 (측정 값, 설정 값 보호 값 등도 합계 된 값으로 쉽게 컨트롤)에서 제어 할 수 있습니다. 일반적으로 개별적으로 사용하여 용량이 필요할 때만 병렬하는 경우에 적합하다.
병렬 대수를 증가해도 과도 회복 특성 (정전압 동작의 부하 전류 급변에 대한 전압 변동의 회복 특성)이 저하없는 새로운 마스터 슬레이브 방식을 채용. 마스터, 슬레이브 간의 제어 지연이없이 항상 양호한 과도 회복 특성을 유지합니다.
0V, 0A에서 임의로 설정할 수 고주파 스위칭 방식의 가변형 직류 안정화 전원입니다. 정전압 설정을 원하는 전압으로 설정 정전류 값을 원하는 전류 제한하고 사용합니다. 부하 전류가 설정 한 전류 제한을 초과하지 않으면 정전압 동작 (CV) 및 부하 전류가 전류 제한을 초과하면 정전류 모드로 전환하여 부하 전류를 전류 제한에 고정합니다.
설정은 전면 패널의 ON / OFF 스위치를 사용하지 않고 전원 투입 후 약 2 초 후에 출력이 상승으로 할 수 있습니다. 배전반의 차단기 나 개폐기 등 및 임베디드 장치의 주전원에서 일괄 통전에 의해 설정된 값으로 출력 가능합니다.
| 사양 형명 | HX030-200M2 | HX030-400M2 | HX060-100M2 | HX060-200M2 | HX0500-12M2 | HX0500-24M2 | HX01000-6M2I | HX01000-12M2I | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 출력 사양 (정격) | 출력 전압 범위 | 0 ~ 30V | 0 ~ 60V | 0 ~ 500V | 0 ~ 1000V | |||||
| 출력 전류 범위 | 0 ~ 200A | 0 ~ 400A | 0 ~ 100A | 0 ~ 200A | 0 ~ 12A | 0 ~ 24A | 0 ~ 6A | 0 ~ 12A | ||
| 출력 전력 | 6kW | 12kW | 6kW | 12kW | 6kW | 12kW | 6kW | 12kW | ||
| 정전압 특성 (CV) | 설정 범위 | 0.00V ~ 31.50V | 0.00V ~ 63.00V | 0.0V ~ 525.0V | 0V ~ 1050V | |||||
| 설정 정확도 ※ 1 | 설정 값의 ± (0.1 % + 5mV) | 설정 값의 ± (0.1 % + 10mV) | 설정 값의 ± (0.1 % + 0.1V) | 설정 값의 ± (0.1 % + 0.2V) | ||||||
| 설정 분해능 | 10mV | 0.1V | 1V | |||||||
| 부하 레귤레이션 ※ 2 | 0.01 % + (최대 출력 전압의 0.005 %) 이하 | |||||||||
| 라인 레귤레이션 ※ 3 | 0.01 % + (최대 출력 전압의 0.003 %) 이하 | |||||||||
| 리플 (실효 값) ※ 4 | 10mVrms 다음 | 50mVrms 다음 | 100mVrms 다음 | |||||||
| 노이즈 (mVP-P) (대표 값) ※ 5 | 100mVp-p (typ) 이하 | 300mVp-p (typ) 이하 | ||||||||
| 온도 계수 (대표 값) | ± 100ppm / ℃ (typ) | |||||||||
| 과도 회복 시간 ※ 6 | 1ms 이내 | 2ms 이내 | ||||||||
| 최대 흡입 전류 | 1A ± 20 % | 2A ± 20 % | 1A ± 20 % | 2A ± 20 % | 250mA ± 20 % | 500mA ± 20 % | 125mA ± 20 % | 250mA ± 20 % | ||
| 정전류 특성 (CC) | 설정 범위 | 0.0A ~ 210.0A | 0.0A ~ 420.0A | 0.0A ~ 105.0A | 0.0A ~ 210.00A | 0.00A ~ 12.60A | 0.00A ~ 25.20A | 0.000A ~ 6.300A | 0.00A ~ 12.60A | |
| 설정 정확도 ※ 7 | 설정 값의 ± (0.5 % + 0.1A) | 설정 값의 ± (0.5 % + 0.2A) | 설정 값의 ± (0.5 % + 0.05A) | 설정 값의 ± (0.5 % + 0.1A) | 설정 값의 ± (0.5 % + 5mA) | 설정 값의 ± (0.5 % + 10mA) | 설정 값의 ± (0.5 % + 3mA | 설정 값의 ± (0.5 % + 6mA | ||
| 설정 분해능 | 0.1A | 0.1A | 10mA | 1mA | 10mA | |||||
| 부하 레귤레이션 ※ 8 | 0.05 % + (최대 출력 전류의 0.01 %) 이하 | |||||||||
| 라인 레귤레이션 ※ 3 | 0.05 % + (최대 출력 전류의 0.005 %) 이하 | |||||||||
| 리플 (실효 값) ※ 4 | 200mArms 다음 | 400mArms 다음 | 100mArms 다음 | 200mArms 다음 | 10mArms 다음 | 20mArms 다음 | 5mArms 다음 | 10mArms 다음 | ||
| 온도 계수 (대표 값) | ± 200ppm / ℃ (typ) | |||||||||
| 사양 형명 | HX030-200M2 | HX030-400M2 | HX060-100M2 | HX060-200M2 | HX0500-12M2 | HX0500-24M2 | HX01000-6M2I | HX01000-12M2I | ||
| 측정 표시 | 전압계 | 보기 | 4 자리 디지털 미터 (최대 표시 99.99V) | 4 자리 디지털 미터 (최대 표시 999.9V) | 4 자리 디지털 미터 (최대 표시 9999V) | |||||
| 정확도 ※ 9 | 읽기의 ± (0.1 % + 2digit (0.02V)) | 읽기의 ± (0.1 % + 2digit (0.2V)) | 읽기의 ± (0.1 % + 2digit (2V)) | |||||||
| 온도 계수 (대표 값) | ± 100ppm / ℃ (typ) | |||||||||
| 전류계 | 표시 ※ 10 | 4 자리 디지털 미터 (최대 표시 999.9A) | 4 자리 디지털 미터 (최대 표시 99.99A) | 4 자리 디지털 미터 (최대 표시 9.999A) | 4 자리 디지털 미터 (최대 표시 99.99A) | |||||
| 정확도 ※ 9,10 | 읽기의 ± (0.5 % + 4digit (0.4A)) | 읽기의 ± (0.5 % + 2digit (0.2A)) | 읽기의 ± (0.5 % + 2digit (0.02A)) | 읽기의 ± (0.5 % + 2digit (2mA)) | 읽기의 ± (0.5 % + 2digit (20mA)) | |||||
| 온도 계수 (대표 값) | ± 200ppm / ℃ (typ) | |||||||||
| 전력계 | 4 자리 디지털 표시 (전압 또는 전류 표시와 함께 표시) 전압 · 전류 측정 값의 곱셈 값을 표시 | |||||||||
| 보호 기능 | OVP (과전압 보호 : 약 1 ~ 110 % 가변 설정 가능), OCP (과전류 보호 : 약 1 ~ 110 % 가변 설정 가능), 과열 보호, 과대 입력 전류 보호 | |||||||||
| 입력 사양 | 동작 전원 | AC180 ~ 242V, 3 상, 45Hz ~ 65Hz | ||||||||
| 입력 전류 ※ 11 | 32A | 64A | 32A | 64A | 32A | 64A | 32A | 64A | ||
| 입력 역률 ※ 12 | 0.6 이상 (입력 역률은 일반 공장 환경에서는 0.7 이상입니다) | |||||||||
| 전력 효율 ※ 12 | 90 % 이상 | |||||||||
| 돌입 전류 (피크 값) | 65A | 130A | 65A | 130A | 65A | 130A | 65A | 130A | ||
| 원격 감지 | · 부하까지의 도선에 의한 전압 강하를 편도 1V까지 보상 가능. 감지 라인의 단선에 의한 출력 전압의 상승은 10mV 이내로 제한된다. (원격 감지시 출력 전압은 본 기기의 출력 단자에서 정격 출력 전압의 105 %까지 출력 전력 정격 이내로한다.) | |||||||||
| 시리얼 통신 기능 (절연) <전기종 표준 장비> | RS-232C, RS-485에 의해 출력 전압 · 전류 · 보호 수준 설정 및 계측, 경보, 상태, 각종 설정 상태의 읽기가 가능 (31 대까지 멀티 접속 제어가 가능 (멀티 케이블 별매)) ※ VBA / VB · NET 소프트웨어 개발자 통신 (RS-232C) 샘플 소스는 여기 | |||||||||
| 병렬 직렬 운전 | 병렬 운전 (동일 시리즈에 한함) | ○ 동일한 출력 전압 기종 (6kW, 12kW, 12kW 부스터 혼합 가능)를 총 10 대까지 병렬 연결 마스터 기 1대로 제어 · 총합에 의한 측정 가능 (옵션 케이블 병렬 대수 및 용량 등 자동 인식) | ||||||||
| 직렬 운전 | ○ 동일 기종 (동일한 출력 전압, 출력 전류의 기종) 2 개를 연결하고 마스터 기 1대로 제어 가능 | × | ||||||||
| 외부 아날로그 외부 접점 IF | 출력 ON / OFF | 소용량의 신호 (5V2.5mA 정도)의 외부 접점 또는 포토 커플러에 의해 출력 ON / OFF 가능 | ||||||||
| 출력 전압 외부 제어 | 출력 전압 (CV 값)을 외부 전압 (DC0 ~ 10V 1mA 이상)으로 제어 가능한 절연 기능 비 탑재 (I 없음 부품 번호) 기종은 외부 저항 (0 ~ 10kΩ)에서도 제어 가능 I 부 번호는 절연 증폭기 ( 절연 증폭기) 탑재 | |||||||||
| 출력 전류 외부 제어 | 출력 전류 (CC 설정 값)을 외부 전압 (DC0 ~ 10V 1mA 이상)으로 제어 가능한 절연 기능 비 탑재 (I 없음 부품 번호) 기종은 외부 저항 (0 ~ 10kΩ)에서도 제어 가능 I 부 번호는 절연 증폭기 ( 절연 증폭기) 탑재 | |||||||||
| 출력 전압 모니터 | 0 ~ 정격 전압에 대해 DC0 ~ 10V를 출력 (접속하는 기기는 10kΩ 이상) I 부 번호는 절연 증폭기 (절연 증폭기) 탑재 | |||||||||
| 출력 전류 모니터 | 0 ~ 정격 전류에 대하여 DC0 ~ 10V를 출력 (접속하는 기기는 10kΩ 이상) I 부 번호는 절연 증폭기 (절연 증폭기) 탑재 | |||||||||
| 출력 상태 모니터 | 상태 (CV, CC P-ON) 및 알람 (Level1, Level2)를 포토 커플러 절연 또한 기 오픈 콜렉터 출력 | |||||||||
| 비상 정지 신호 | 소용량의 신호 (5V2.5mA 정도)의 접점 또는 포토 커플러로 신호 입력에서 입력을 차단 (설정에 따라 스위칭 정지) 가능 | |||||||||
| 절연 | 입력 - 출력, 입력 - 섀시 출력 - 섀시 각 사이는 절연되어 있습니다. (20MΩ 이상) · 출력 부는 플로팅 상태이므로 접지가 필요한 경우 부하측에 연결하십시오. · 통신 기능 부도 입출력 부 등의 내부 회로와 절연 회로에서 절연되어 있습니다. · I 부 번호는 외부 아날로그 제어 모니터도 절연 증폭기 내장으로 출력 등으로부터 절연되어 있습니다. | |||||||||
| 동작 환경 | 주위 온도 | 동작 : 0 ~ 50 ℃ 보존 : -20 ~ 70 ℃ | ||||||||
| 습도 | 동작 : 20 ~ 80 % RH · 저장 : 20 ~ 85 % RH | |||||||||
| 기타 | 동결, 결로, 부식성 가스가 없을 것 | |||||||||
| 외형 치수 W × H × D (mm) (돌출부 제외) | 430 × 129 × 550 | 430 × 221 × 550 | 430 × 129 × 550 | 430 × 221 × 550 | 430 × 129 × 550 | 430 × 221 × 550 | 430 × 129 × 550 | 430 × 221 × 550 | ||
| 질량 (약) | 24kg | 43kg | 22kg | 38kg | 22kg | 38kg | 22kg | 40kg | ||
| 희망 판매 가격 (엔 세금 별도) | 850,000 | 1,500,000 | 700,000 | 1,350,000 | 820,000 | 1,450,000 | 1,000,000 | 1,800,000 | ||
| 사양 형명 | HX030-200M2 | HX030-400M2 | HX060-100M2 | HX060-200M2 | HX0500-12M2 | HX0500-24M2 | HX01000-6M2I | HX01000-12M2I | ||
| 주의 | ※ 1 | 주위 온도 23 ℃ ± 5 ℃, 출력 개방에서 |
| ※ 2 | 정격 부하 전류의 0 ~ 100 %의 변화에 센싱 포인트에서 측정 (정적 부하 변동) | |
| ※ 3 | 입력 전압의 ± 10 %의 변동에 대해 (정적 부하 변동) | |
| ※ 4 | 측정 주파수 대역 20 Hz ~ 1 MHz에서 | |
| ※ 5 | 측정 주파수 대역 20 Hz ~ 20 MHz 오실로스코프로 측정 | |
| ※ 6 | 정격 부하 전류의 50 % ~ 100 %의 급변에 대해 정격 출력 전압의 0.1 % + 10mV 이내에 회복 시간 (동적 부하 변동) | |
| ※ 7 | 주위 온도 23 ℃ ± 5 ℃, 출력 단락에서 | |
| ※ 8 | 정격 출력 전류로 부하 저항을 0 ~ 정격 전력을 출력하는 저항 값까지 변화시킨 경우의 전류 변화 값 (정적 부하 변동) | |
| ※ 9 | 주위 온도 23 ℃ ± 5 ℃에서 | |
| ※ 10 | 단체 동작 | |
| ※ 11 | 정격 출력 전력 정격 출력 전류의 경우 | |
| ※ 12 | AC200V 입력, 정격 출력의 경우 |
● 부스터 기계 (부스터에서만 사용할 수 없습니다. 마스터 기기와 조합하여 사용하십시오.)
출력 용량 업 방법으로 HXmk2 시리즈는 같은 시리즈에서 동일한 전압의 전원 옵션의 병렬 운전 케이블로 여러 대 (최대 10 대) 병렬로하는 주종 방식으로 증설 외에도 용량 업 전용 부스터와 연결 마스터 부스터 방식으로 용량 업하는 방법도 준비하고 있습니다. 어떤 방법으로도 마스터 기기만으로 대량 작업 할 수 있습니다. |
|
