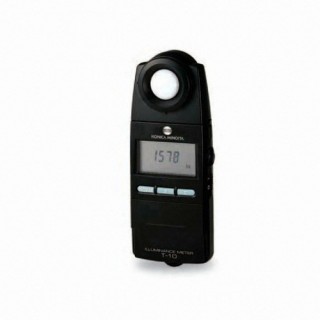

T-10A/T-10MA는 JIS AA급, DIN Class B에 준거한 고정밀 조도계입니다.
PWM 광원 같은 차세대 조명도 정확한 측정이 가능하고, 다점 측정 · 검사 장치 등 조도 측정 시스템을 간단하게 구축할 수 있습니다.
PWM는 Pulse Width Modulation(펄스 폭 변조)의 약어로, 펄스 신호의 ON/OFF 시간 비율을 조정함으로써, 신호의 강도를 제어하는 방식입니다. 펄스 신호란, ON/OFF 상태를 반복하는 신호로, 1주기 중 ON된 상태의 비율을 duty ratio라고 합니다. PWM조광이란, 펄스 발광시킨 빛의 duty ratio(점등 시간)로 밝기를 조정하는 방법입니다. 점등 시간을 길게 하면 밝아지고 점등 시간을 짧게 하면 어두워집니다.
T-10A, T-10MA는 JIS C 1609-1:2006 일반계 AA급 조도계, DIN 5032 Part 7 1985년도판 Class-B에 준거. 고정밀도, 고신뢰성을 추구한 안심 조도계입니다.※
건축 조명이나 가로등, 프로젝터 등의 조도 분포를 1대로 간단히 측정할 수 있습니다.
T-10 A/T-10 MA는 JIS 일반형 AA급에 준거하므로, 정확한 조도 측정이 가능합니다.
조도계 수광부의 상대 분광 응답도 특성은 인간의 눈의 감도인 표준 분광 시감 효율 V(λ)에 일치하는 것이 이상적입니다. JIS에서는 V(λ)와의 오차 정도에 따라 조도계의 등급을 정하고 있습니다. 조도계 T-10A/T-10MA의 상대 분광 응답도 특성은 JIS 일반형 AA급 조도계에 해당합니다.
JIS에서는 오른쪽 표와 같이 V(λ)와의 오차 정도에 따라 조도계의 등급을 정하고 있습니다.
측정 면의 밝기는 입사하는 빛의 코사인에 비례하므로, 조도계의 수광부는 경사 입사광에 대한 응답이 코사인에 비례해야 합니다.
조도계 T-10A/10MA의 경사 입사광 특성은 위 그림의 청색 선과 같으며, JIS 일반 AA급 조도계에 해당합니다.
경사 입사광 특성의 계통적인 오차(f2)는 다음의 식으로 구할 수 있습니다.
또한 f2*(θ)는 다음의 식으로 나타냅니다.
또한 입사각별로 코사인 특성간의 오차를 다음과 같이 참고로 나타내고 있습니다.
국제 규격 'ISO 9001', 'ISO 14001' 인증 취득과 국가계량표준 'JCSS' 교정사업자 등록 마크는 품질을 신뢰할수 있다는 증거입니다. 코니카 미놀타의 계측 기기는 안심하고 사용하실 수 있습니다.
왼쪽 그림은 계량법에 의거한 교정사업자 등록제도의 마크입니다. 코니카 미놀타 주식회사는 '광'의 등록 사업자이며, 0026은 당사의 등록 번호입니다.
JCSS는 계량법에 의거한 Tracebility 제도(계량표준공급제도와 교정사업자등록제도로 구성)이며 등록된 교정사업자는 등록을 받은 계량기의 구분과 관련된 교정시 교정증명서에 JCSS 마크를 포함하여 교부할 수 있습니다. 당사는 인정 기준으로 JIS Q 17025(ISO/IEC 17025)를 이용하여, ISO/IEC 17011에 따라 운영되는 JCSS에 인정되어 있습니다. JCSS를 운영하고 있는 인정 기관(IA JAPAN)은 아시아태평양시험소인정협력기구(APLAC) 및 국제시험소인정협력기구(ILAC)의 상호 승인에 서명하고 있습니다. 당사는 국제 MRA 대응 JCSS 인정사업자로서, 이 마크을 포함하여 교부한 교정증명서는 일본은 물론 해외 시장에서도 인정되고 있습니다.
| 품명 | 조도계 T-10A (표준 수광부) | 조도계 T-10MA (미니 수광부) | 조도계 T-10WSA,T-10WLA (방수 미니 수광부) |
|---|---|---|---|
| 형식 | 수광부 분리형 디지털 조도계 (2~30점 다점 조도 측정 가능) | ||
| 조도계의 계급 | JIS C 1609-1:2006 일반형 AA급 조도계에 준거 DIN 5032 Part7 1985년도판 Class-B에 준거 | JISC 1609-1:2006 특수형 조도 측정기에 준거 | |
| 수광 소자 | 실리콘 포토 셀 | ||
| 분광 응답도 | 표준 분광 시감 효율로부터의 오차(f1') 6% 이하 | ||
| 경사 입사광 특성(f2) | 3% 이하 | 10％ 이하 | |
| 측정 레인지 | 오토 레인지(아날로그 출력 시는 매뉴얼 5 레인지) | ||
| 측정 기능 | NORM ： 조도(lx) ⊿ ： 조도차(lx) · 조도비(%) Σ ： 적산 조도(lx · h) · 적산 시간(h) 시간 평균 조도(lx) | ||
| 측정 범위 | 0.01~299,900 lx | 1.00~299,900 lx | |
| 적산 조도： 0.01~999,900×103 lx · h 0.001~9999h | |||
| 보정 기능 | 보정 계수(C.C.F)에 의한 설정 ： 측정치×0.500~2.000 | ||
| 선형성 | 지시값의 ±2%1digit | ||
| 온도 특성 | 지시값의 ±3%(당사 시험 조건에 의거) | ||
| 습도 특성 | 지시값의 ±3%(당사 시험 조건에 의거) | ||
| 디지털 신호 입출력 | USB | ||
| 아날로그 신호 출력 | 1mV/1 digit, 최대 포화 전압 3V, 출력 임피던스 10kΩ, 90% 응답 시간 28mS | ||
| 표시 | LCD 유효 자릿수 3자릿수(일부 4자릿수) 백라이트 조명 장착(자동 조명) | ||
| 사용 온습도 범위 | -10~40℃ 상대습도 85% 이하(35℃ 시)/결로가 발생하지 않을 것 | 5~40℃ 상대습도 85% 이하(35℃ 시)/결로가 발생하지 않을 것 | |
| 보관 온습도 범위 | -20~55℃ 상대습도 85% 이하(35℃ 시)/결로가 발생하지 않을 것 | 0~55℃ 상대습도 85% 이하(35℃ 시)/결로가 발생하지 않을 것 | |
| 전원 | AA형 건전지 2개/전용 AC어댑터(별매 부속품) | ||
| 전지 수명 | 72시간 이상(알칼리 건전지를 사용하여 연속 측정하였을 때) | ||
| 크기 · 질량 | 69(폭)×174(높이)×35(깊이) | ||
| 코드 길이 | － | 1m | WSA：5m WLA：10m |
| 중량(건전지 별도) | 200g | 205g | WSA：260g(수광부만 120g) WLA：340g(수광부만 200g) |
| 표준 부속품 | 전지 케이스, 캡, 스트랩 | 전지, 케이스, 미니 캡, 스트랩 | |
| 별매 부속품 | 수광부(T-10A,T-10MA,T-10WSA,T-10WLA) 다점/케이블 연장 측정용 어댑터(본체용, 수광부용) AC어댑터 (1-10점：AC-A308 1-30점：AC-A311) 데이터 관리 소프트웨어 T-S10w 프린터 케이블 접속 케이블 USB 케이블 미니 플러그(φ35mm：아날로그 출력용) | ||
