성능

• +16dBm TOI
• -167dBm DANL, 내장형 전치 증폭기(preamp) 포함

측정 어플리케이션

• 위상 노이즈, 노이즈 피겨, GSM/EDGE, cdmaOne 등 케이블 장애 위치, 위상 노이즈, CATV 서비스 측정 기능
• Power Suite 원버튼 RF 파워 측정 포함 케이블 장애 위치, 위상 노이즈, CATV 서비스 측정 기능

특징

• 10MHz 분석 대역폭
• 한 sweep의 최대 32개의 비연속 span을 위한 세그먼트화된 sweep
• 견고하고 휴대 가능하여 현장에서 측정가능한 성능을 제공
• 5분 예열로 측정 정확도 보장

 ESA-E 시리즈는 의 미래형 중간급 성능의 스펙트럼 분석기입니다. 이 시리즈는 비슷한 가격의 제품에 대해 측정 속도, 다이나믹 레인지, 정확도 및 분해능에 있어 성능 표준을 설정합니다. ESA-E 시리즈의 유연한 플랫폼 설계로 R&D, 제조 및 현장 서비스 엔지니어들은 제품을 커스텀화하여 특정 테스트 요구를 충족시키고 필요에 따라 새로운 기능으로 제품을 업그레이드할 수 있습니다. ESA-E에서는 쉽게 검색 가능한 사용자 인터페이스 및 속도 성능과 결합된 원버튼 측정 솔루션을 선택하였기 때문에 엔지니어들은 테스트에 소요되는 시간을 줄이고 더 많은 시간을 부품 및 제품의 설계, 구축 및 문제 해결에 할애할 수 있습니다.

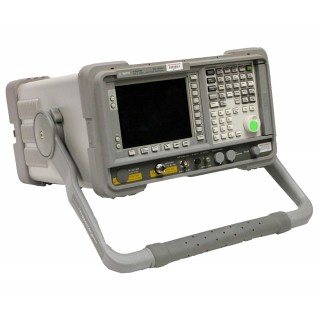

Agilent E4407B ESA-E 9kHz-26.5 GHz Spectrum Analyzer

The Agilent E4407B spectrum analyzer is a wide band, very sensitive receiver. It works on the principle of "super-heterodyne receiver" to convert higher frequencies (normally ranging up to several 10s of GHz) to measurable quantities. The received frequency spectrum is slowly swept through a range of pre-selected frequencies, converting the selected frequency to a measurable DC level (usually logarithmic scale), and displaying the same on the CRT of the Agilent E4407B. The CRT displays received signal strength (y-axis) against frequency ( x-axis).

Some applications for Agilent E4407B Spectrum Analyzers include Site Monitoring: Verify that the frequency and signal strength of your transmitter is accurate. Interference: Before a system is installed you use a Agilent E4407B spectrum analyzer to verify that the frequencies (you plan to use) are not occupied or if the presence of a very strong signal will interfere with your new setup. Interference can be created by a number of different situations. Other tests that utilize the Agilent E4407B spectrum analyzer features include antenna isolation, co-channel interference, adjacent channel power, occupied bandwidth, intermodulation, microwave or satellite antenna alignment, and characterization of components.
