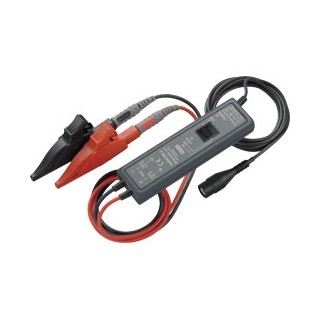

메모리 하이코더의 고전압을 측정하는 차동프로브입니다
* 메모리 하이코더의 아날로그 입력에 연결해서 사용합니다. 구동 전원은 AC어댑터가 필요하거나 USB 버스 파워등을 사용할 수 있습니다.
Compact probe for CAT III 1000V environments
•Use WAVE mode to observe instantaneous waveforms
•Use AC-RMS mode to observe RMS waveforms
•Principal applications…
1. High-voltage battery circuits in vehicles such as EVs and HEVs
2. High-voltage circuits in solar power installations and other alternative energy systems
3. Commercial power circuits, for example 480 Vrms circuits
4. High-voltage surge noise from inverters, motors, and solenoids, etc.
| 측정 모드 | [P9000-01] 파형모니터 출력전용, 주파수 특성: DC~100 kHz, -3 dB [P9000-02] 파형모니터 출력/교류 RMS값 출력(전환가능) Wave 모드 주파수 특성: DC~100 kHz, -3 dB RMS모드 주파수 특성: 30 Hz~10 kHz; 응답시간: 300 ms (상승) or 500 ms (하강) |
| 분압비 | 1000:1, 100:1 (전환 가능) |
| DC 출력 정확도 | ±0.5% f.s. (f.s. = 1.0 V; 분압비: 1000:1) (f.s. = 3.5 V; 분압비: 100:1) |
| RMS값 측정 정확도 | ±1% f.s. (30 Hz~1 kHz 미만, 정현파), ±3% f.s. (1 kHz~10 kHz, 정현파) |
| 입력 저항/용량 | H-L 간: 10.5 MΩ, 5 pF이하(100 kHz에서) |
| 최대 입력 전압 | AC/DC 1000 V |
| 대지간 최대 정격전압/td> | 1000 V AC/DC (CAT III) |
| 전원 | (1) AC 어댑터 Z1008 (AC 100~240 V , 50/60 Hz), 6 VA (AC 어댑터 포함), 0.9 VA (프로브만) (2) USB 버스 파워(DC 5 V , USB Micro-B 단자), 0.8 VA (3) 외부전원 DC 2.7 V~15 V ), 1 VA |
| 치수 및 질량 | 128W × 36 H × 22D mm, 170 g |
| 코드 치수 | 입력측: 70 cm, 출력측: 1.5 m |
| 부속품 | 사용설명서×1, 악어클립×2, 휴대용케이스×1 |
