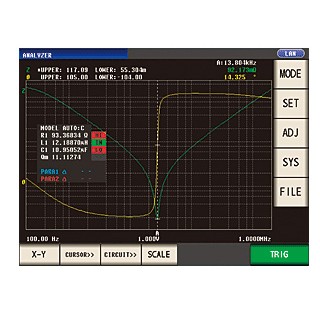

히오키의 LCR 및 임피던스 분석기는 전자 부품 시험에 있어서 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추었습니다. 모델 IM9000은 첨단 부품 분석을 위해 IM3570에 가치를 추가, 콜-콜 플롯(Cole-Cole plots), 간단한 회로 분석 및 상세한 수락/거부 결정을 용이하게 하기 위해 모델 IM3570에 대한 옵션 펌웨어 업그레이드해줍니다.
IM9000은 표준 패키지에 포함되어 있지 않습니다. IM9000 기능을 사용 하려면, 구입시 옵션을 지정해야 합니다. 임피던스 분석기 IM3570을 구입 한 고객은 등가 회로 분석 펌웨어 IM9000 기능을 추가할 수 있습니다.
| EQUIVALENT CIRCUIT ANALYSIS FIRMWARE IM9000 | |
| 3소자 모델 | 등가회로 모델 : 코일, 저항, 콘덴서에 대해 4종 측정항목 : L1 (인덕턴스), C1 (용량), R1 (저항), Qm (공진예도), fr (공진주파수) / fa (반공진주파수) |
| 4소자 모델 | 등가회로 모델 : 압전소자에 대해1종 측정항목: L1 (인덕턴스), C1 (용량), R1 (저항), C0 (병렬용량), Qm (공진예도, 기계적 품질계수 ) fr (공진주파수), fa (반공진주파수), fs (직렬공진주파수), fp (병렬공진주파수), fm (최대 어드민턴스주파수), fn (최소 어드미턴스주파수), f1 (최대 서셉턴스 주파수), f2 (최소 서셉턴스 주파수) |
| 기타 | 시뮬레이션 : 해석결과 또는 사용자가 지정한 값에서 이상적인 주파수 특성을 그래프로 표시하고 비교 가능 컴퍼레이터 :해석 결과에 대해 컴퍼레이터를 실시하고 표시 및 EXT I/O 에 판정결과를 출력 |
| X-Y 표시 | Cole-Cole plot, 어드미턴스 원표시가 가능 |
