히오키의 LCR 및 임피던스 분석기는 전자 부품 시험에 있어서의 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추고 있습니다. 모델 IM3570은 극도로 낮은 임피던스 반복성 때문에, 예를 들어 기능성 고분자 커패시터 테스트 같은, 몇 밀리 정도의 낮은 ESR 측정을 필요로 하는 응용분야에 사용하기에 이상적인 제품 입니다.
이 제품은 테스트 프로브 또는 테스트 픽스춰(Tst Fixture)와 함께 제공되지 않습니다. 별도의 용도에 맞게 테스트 프로브 또는 테스트 픽스처(Test Fixture) 옵션을 구입하십시오.
RS-232C 연결용 : 상호 접속(Interconnection)을 위한 크로스오버(Crossover) 케이블이 사용될 수 있습니다. 하드웨어 플로워 컨트롤 (flow control)없이 RS-232C 케이블 9637을 사용할 수 있습니다.

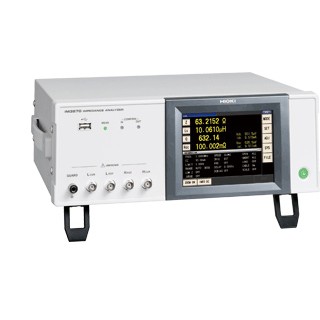

| IMPEDANCE ANALYZER IM3570 | |
| 측정모드 | LCR(LCR측정), 아날라이저(스윕측정), 연속측정 |
| 측정 파라미터 | Z, Y , θ, Rs(ESR), Rp, DCR(직류저항), X, G, B, Cs, Cp, Ls, Lp, D(tan ς), Q |
| 정확도 보증범위 | 100 mΩ ~ 100 MΩ, 12레인지(모든 파라미터는 Z로 규정) |
| 표시범위 | Z, Y, Rs, Rp Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0.00000 [단위] ~ 9.99999G [단위]) Z와 Y는 절대값표시 θ : ± (0.000°~999.999 °), D : ±(0.00000~9.99999) Q : ± (0.00~99999.9), △% : ± (0.0000 %~999.999 %) |
| 기본정확도 | Z ±0.08 % rdg, θ : ±0.05 ° |
| 측정주파수 | 4 Hz~5 MHz(10 mHz ~ 100 Hz 스텝) |
| 측정신호레벨 | 일반모드: V모드, CV모드 : 5 mV ~ 5 Vrms(1 MHz 까지) 10 mV~1 Vrms(1.0001 MHz~5 MHz), 1 mVrms스텝 CC모드 : 10 μA~ 50 mArms(1 MHz 까지) 10 μA-10 mArms(1.0001 MHz~5 MHz) 10 μArms스텝 저임피던스 고정밀도 모드 V모드, CV모드 : 5 mV ~ 1 Vrms(100 kHz까지), 1 mVrms스텝 CC모드:10 μA~ 100 mArms(100 kHz까지의 100 mΩ과 1 Ω레인지), 10 μArms스텝 |
| 출력 임피던스 | 일반모드 : 100 Ω, 저임피던스 고정밀도 모드 : 10 Ω |
| 표시 | 컬러 TFT 5.7인치, 표시 ON/OFF 설정가능 |
| 측정시간 | 0.5 ms (100 kHz, FAST, 디스플레이 OFF, 대표값) |
| 기능 | DC바이어스 측정, 컴퍼레이터, BIN측정(분류기능), 패녈 로드/세이브, 메모리 기능 |
| 인터페이스 | EXT I/O(핸들러), RS-232C, GP-IB, USB통신, USB메모리, LAN |
| 전원 | AC90 ~ 264 V, 50/60 Hz, 150 VA max |
| 치수 및 질량 | 330 W ⅹ 119 H ⅹ 307 Dmm, 5.8 kg |
| 부속품 | 전원코드ⅹ1, 사용설명서ⅹ1, 통신 사용설명서(CD)ⅹ1 |
