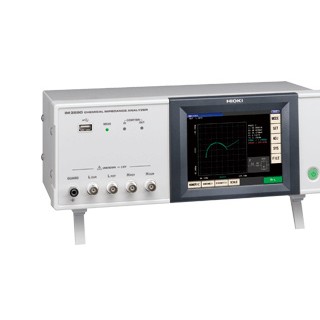

히오키 LCR 및 임피던스 분석기는 전자 부품의 시험에 있어서 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추었습니다. 모델 IM3590은 특히 전기 화학 임피던스 측정에 적합한 고급 부품 시험기이며, 전지 및 화학 물질 시험에 필요한 그래프 등, 다양한 기능들을 갖추고 있습니다.
이 장비는 테스트 픽스처 또는 프로브와 함께 제공되지 않습니다. 임피던스 분석기 IM7580 함께 사용하기 위해 특별히 설계된 테스트 픽스처가 필요합니다.이 제품은 측정 프로브 또는 테스트 픽스춰와 함께 제공되지 않습니다. 별도의 용도에 맞게 테스트 프로브 또는 테스트 픽스처 옵션을 선택 주문하여야 합니다.
RS-232C 연결 용 : 상호 접속을 위한 크로스 오버 케이블이 사용될 수 있습니다. 하드웨어 플로워 컨트롤 RS-232C 케이블 9637을 사용할 수 있습니다.
| CHEMICAL IMPEDANCE ANALYZER IM3590 | |
| 측정모드 | LCR모드, 연속측정(LCR/아날라이저 모드), 아날라이저 모드 (주파수 또는 레벨 스윕, 온도 특성, 등가회로해석) |
| 측정 파라미터 | Z, Y , θ, Rs(ESR), Rp, DCR(직류저항), X, G, B, Cs, Cp, Ls, Lp, D(tan ς), Q, T, σ(도전율), ε(유전율) |
| 측정 레인지 | 100 mΩ ~ 100 MΩ, 10레인지(모든 파라미터는 Z로 규정) |
| 표시범위 | Z, Y, Rs, Rp Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ±(0.00000 [단위] ~ 9.99999G [단위]) Z와 Y는 절대값표시 θ : ± (0.000 °~999.999 °), D : ±(0.00000~9.99999) Q : ± (0.00~99999.9), △% : ± (0.0000 %~999.999 %) T : -10.0 ℃~99.9 ℃ σ,ε : ±(0.00000 [단위] ~ 999.999G [단위]) |
| 기본정확도 | Z ±0.05 % rdg, θ : ±0.03 ° |
| 측정주파수 | 1 MHz ~300 MHz (100 Hz ~ 10 kHz 스텝) |
| 측정신호레벨 | 일반모드 V모드, CV모드 : 5 mV ~ 5 Vrms, 1 mVrms 스텝 CC모드 : 10 μA~ 50 mArms, 10 μArms 스탭 저임피던스 고정밀도 모드 V모드, CV모드 : 5 mV ~ 2.5 Vrms, 1 mVrms 스탭 CC모드 : 10 μA~ 100 mArms, 10 μArms 스탭 |
| 출력 임피던스 | 일반모드 : 100 Ω, 저임피던스 고정밀도 모드 : 25 Ω |
| 표시 | 컬러 TFT 5.7인치, 표시 ON/OFF 설정가능 |
| 측정시간 | 2 ms (1 kHz, FAST, 디스플레이 OFF, 대표값) |
| 기능 | DC바이어스 측정, 직류저항 온도보정(기준온도 환산표시), 온도 측정, 전지 측정(자동 DC 바이어스 인가 방식), 컴퍼레이터, BIN측정(분류기능), 패널 로드/세이브, 메모리 기능 |
| 인터페이스 | EXT I/O(핸들러), USB통신, USB메모리 옵션:RS-232C/GP-IB/LAN의 1종류를 장착가능 |
| 전원 | AC 100 ~ 240 V, 50/60 Hz, 50 VA max |
| 치수 및 질량 | 330 W ⅹ 119 H ⅹ 168 Dmm, 3.1 kg |
| 부속품 | 전원코드ⅹ1, 사용설명서ⅹ1, CD(통신 사용설명서, 샘플 소프트웨어)ⅹ11 |
