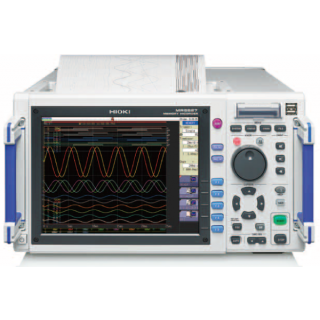

히오키의 메모리 하이코더는 채널 사이 그리고 각 채널에서 접지에 까지 완벽한 격리로 인한 전압, 전류, 온도, 진동, 중량, 가속도와 로테이션 등과 같은 여러 가지 물리적 현상을 동시에 측정 할 수 있는 고속의 파형 모니터링 및 기록계 입니다. 단순히 오실로스코프를 넘어서, MR8827 시리즈는 상업용 전원 공급기의 모니터링, 전기 장비의 결함 분석, 자동차 메커니즘 테스트 그리고 각종 산업 설비 검사 등과 같은 다양한 애플리케이션을 수행할 수 있도록 플러그-앤-플레이(plug-and-plug) 입력 모듈을 갖추고 있습니다.
본체에는 입력 유닛 등의 전용 옵션이 필요 합니다. 입력 코드 등의 각종 공통 옵션은 별도로 주문 하여야 합니다.
| 채널수 | [아날로그 유닛 16대]: 아날로그 32ch + 기본로직 32ch [아날로그 유닛 14대 + 로직유닛 2대]: 아날로그 28ch + 로직 64ch (기본로직 32ch + 로직유닛 32ch) * 아날로그 유닛의 채널간과 본체간은 절연, 로직유닛의 채널 및 표준로직 단자의 채널은 모두 본체와 GND 공통 |
| 측정 레인지 (20 div 풀 스케일) | [아날로그 유닛 8966]: 5 mV/div ~ 20 V/div, 12레인지, 분해능: 레인지의 1/100 (12bit A/D 사용) [고분해능 유닛 8968]: 5 mV/div ~ 20 V/div, 12레인지, 분해능: 레인지의 1/1600 (16bit A/D 사용) [DVM 유닛 MR8990]: 100 mV f.s. ~ 1000 V f.s., 5레인지, 분해능: 레인지의 1/1000,000(24-bit A/D 사용) |
| 최대 입력 전압 | DC 500 V(MR8990 사용시), DC 400 V (8966/8968 사용시) |
| 주파수 특성 | DC~5 MHz (-3 dB, 8966 사용시), DC~100 kHz (-3 dB, 8968 사용시), 규정없음 (MR8990 사용시) |
| 시간축 | 5 µs ~ 5 min/div, 26레인지, 시간축분해능 100 points/div |
| 측정 기능 | 메모리 (고속 기록), 레코더 (실시간 기록), X-Y 레코더, FFT |
| 기타 기능 | 수치 연산, 파형 처리연산, 파형 판정(메모리/FFT평선에서) |
| 메모리 용량 | 128MW/ch (4 ch 사용시) ~ 16MW/ch (32 ch 사용시), 총 512MW 탑재 |
| 외부기억유닛 | USB 메모리, CF 카드, 내장 SSD 유닛 128GB(옵션) ※100MB 데이터 저장시 약125초, ※100MB 데이터는 32ch에서 16,000 div 기록 파형 |
| 기록지 | [내장 A4-프린터 옵션]: 216 mm × 30 m, 롤형 감열용지, 기록속도: 50 mm/s |
| 표시부 | 10.4형 SVGA-TFT 컬러액정 (800 × 600 도트) |
| 외부 인터페이스 | LAN: 100BASE-TX USB 2.0 시리즈 A × 2포트 (USB메모리, 마우스용) USB 2.0 시리즈 B (통신, mass storage) |
| 전원 | AC 100 ~ 240 V , 50/60 Hz (220 VA max./프린터 사용시 350 VA max.) |
| 치수 및 질량 | 401W × 233H × 388D mm (핸들이외 돌출부 포함), 12.6 kg (본체만) |
| 부속품 | 사용설명서 ×1, 전원코드×1, 어플리케이션 디스크 (파형뷰어 Wv/통신 커맨드표) ×1, 입력코드라벨 ×1, 기록지×1 (프린터 유닛 탑재시), 롤지 어태치먼트 ×2 (프린터 유닛 탑재시) |
