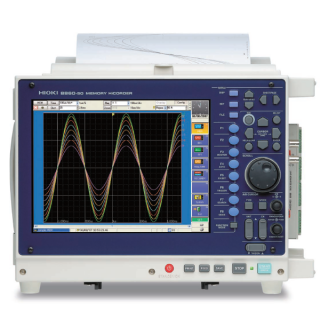

히오키의 메모리 하이코더는 채널 사이 그리고 각 채널에서 접지에 까지 완벽한 격리로 인한 전압, 전류, 온도, 진동, 중량, 가속도와 로테이션 등과 같은 여러 가지 물리적 현상을 동시에 측정 할 수 있는 고속의 파형 모니터링 및 기록계 입니다. 단순히 오실로스코프를 넘어서, 모델 8860-50과 모델 8861-50은 상업용 전원 공급기의 모니터링, 자동차 충전기의 평가, 컨베이어 벨트의 속도 분석 등과 같은 다양한 애플리케이션을 수행할 수 있도록 플러그-앤-플레이(plug-and-plug) 입력 모듈을 갖추고 있습니다.
| 모델 | 설명 | 비고 |

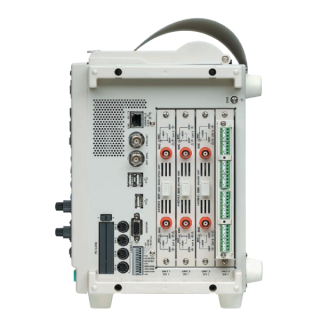

| 8860-50 | 본체만 해당, 4 유닛 까지 입력 모듈 | |

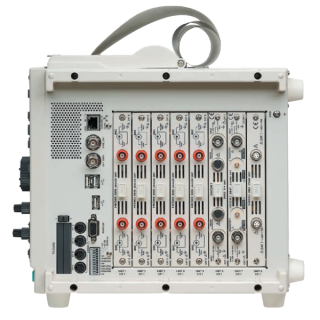

| 8861-50 | 본체만 해당, 8 유닛 까지 입력 모듈 |
본체에는 입력 유닛 등의 전용 옵션이 필요합니다. 입력 코드 등의 각종 공통 옵션은 별도로 주문 하여야 합니다.
| 8860-50 | 8861-50 | |
| 입력유닛 수 | 최대 4유닛 | 최대 8유닛 |
| 채널수 | 아날로그 최대 16ch(8958 사용시 최대 64ch)+ 로직 16ch(표준 장착) | 아날로그 최대 32ch(8958 사용시 최대 128ch)+ 로직 16ch(표준 장착) |
| 측정레인지 (20div 풀 스케일) | 5 mV-20 V/div, 12레인지(8956 사용시)분해능:1/100 of range | 5 mV-20 V/div, 12레인지(8956 사용시)분해능:1/100 of range |
| 최대 허용 입력 | DC 400V (8956 사용시) | DC 400V (8956 사용시) |
| 주파수 특성 | DC-10 MHz(8956 사용시) | DC-10 MHz(8956 사용시) |
| 시간축 | 5 us~5 min/div, 26레인지, 샘플링 주기: 레인지의 1/100 외부 샘플링 가능, 2계통 샘플링 설정 가능 | |
| 측정 기능 | 메모리(고속기록), 레코더(실시간 기록), REC&MEM(실시간 기록&고속기록), FFT(주파수 해석), 실시간 저장(미디어에 직접 기록) | |
| 메모리 용량 | 12bit × 32M WORD/ch (8860-50은1ch, 8861-50은 2ch 사용시 ) ~ 2M WORD/ch (8860-50은 16ch , 8861-50은 32ch 사용시) ※ 메모리 보드로 32배까지 메모리 선택 가능 | |
| 외부기억 유닛 | USB메모리 x3, PC 카드 TYPE II슬롯 x2, 하드디스크(옵션) x1 | |
| 기록지 | [프린터유닛 옵션]: A4: 216 mm x 30 m 또는 A6: 112 mm x 18 m선택, 롤형 감열기록지, 기록속도: 25 mm/s | |
| 표시부 | 10.4형 TFT 컬러액정(SVGA, 800 x 600도트) | |
| 외부 인터페이스 | USB2.0 LAN, 모니터출력(D-sub 15핀), GP-IB는 대응카드 입수불가 | |
| 전원 | AC100~240 V, 50/60 Hz(프린트 미사용 220 VA max,.), DC 12 V계(9684장착시) | AC100~240 V, 50/60 Hz(프린트 미사용 280 VA max,.), DC 12 V계(9684장착시) |
| 치수 및 질량 | 330W x 250H x 184.5 Dmm, 8 kg(프린트 미장착) | 330W x 250H x 284.5 Dmm, 10.5 kg(프린트 미장착) |
| 부속품 | 퀵스타트 매뉴얼 x1, 입력유닛 x1, 상세 사용설명서 x1, 사용설명서 해석·통신편 x1, 어플리케이션 디스크(파형뷰어 Wv/통신사용설명서)x1, 전원코드 x1, 접지 어댑터 x1, 입력코드라벨 x1, ferrite 클램프(LAN 케이블용) x1 | |
