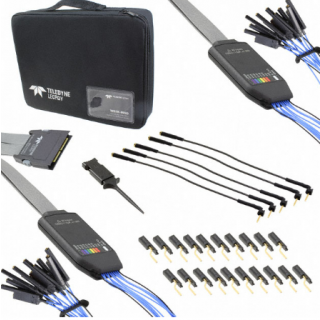

Teledyne Lecroy WS3K-MSO는 Wavesurfer 3000에 혼합 신호 기능을 추가합니다. 오실로스코프에서 강력한 로직 분석기를 활용하세요. Wavesurfer 3000은 16개의 디지털 채널과 500MS/s의 디지털 샘플링 속도를 제공합니다. 4ns의 펄스 폭과 최대 125MHz의 주파수를 감지할 수 있는 WS3K-MSO는 로직 분석을 수행하려는 Wavesurfer 사용자에게 필수적인 도구입니다. 라인
은 두 그룹으로 구성하고 그에 따라 이름을 변경할 수 있습니다. WS3K-MSO는 또한 별도의 임계값 제어 기능을 갖춘 두 개의 디지털 뱅크를 제공하여 서로 다른 로직 패밀리의 데이터를 동시에 볼 수 있습니다. 리드는 각각 8개의 리드로 구성된 두 개의 뱅크로 구성되며, 각 뱅크에 표준 로직 패밀리 또는 사용자 지정 임계값을 할당하여 신호의 디지털 로직을 정의할 수 있습니다.
디지털 설정 대화 상자에는 두 개의 탭이 있으며, 각 탭은 디지털1부터 디지털2까지 두 개의 디지털 그룹 중 하나에 해당하며, 각 그룹은 버스에 해당합니다. 16개 라인 중 각 디지털 그룹을 구성하는 라인, 라인 이름, 그리고 그룹이 디스플레이에 어떻게 표시되는지 선택할 수 있습니다. 처음에는 논리적 라인에 물리적 리드와 동일한 번호가 지정되지만, 모든 라인 번호는 모든 리드에 재할당될 수 있습니다.
