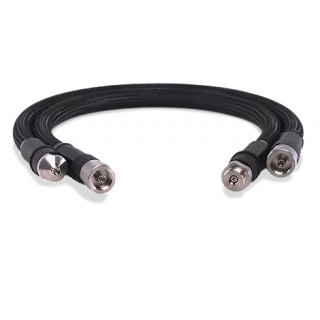

Agilent 85133F는 길이 63cm(25인치)의 유연한 케이블 세트로, 다음 두 가지 케이블로 구성되어 있습니다:

• 2.4mm 암(♀) – PSC-2.4mm 암(♀) 커넥터

• 2.4mm 암(♀) – 2.4mm 수(♂) 커넥터

이 케이블은 DC부터 최대 50GHz까지의 주파수 대역을 지원하며, 리턴 로스(Return Loss)는 최소 15dB 이상입니다.

삽입 손실(Insertion Loss)은 다음과 같이 주파수에 따라 계산됩니다:

• 테스트 포트 커넥터: 0.450 + 0.013f + 0.300√f (단위: dB, f는 GHz)

• 디바이스 커넥터에서의 최대 손실: 3.22 dB @ 50GHz

세미리지드(Semi-rigid) 또는 플렉시블 케이블의 위상 안정성(Phase Stability)은 반지름 2.5인치로 90도 굽혔을 때를 기준으로 정의됩니다.
Agilent 85133F의 안정성은 다음과 같습니다:

• 감쇠 변화: 0.08dB 이하

• 위상 변화: 0.08° × f + 0.5° (여기서 f는 GHz)

이 제품은 높은 주파수에서도 뛰어난 위상 및 손실 안정성을 제공하여, 정밀한 RF 및 마이크로웨이브 측정 환경에 적합합니다.
