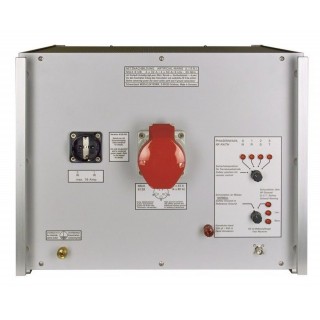

[중고/렌탈] 선로 임피던스 안정화 네트워크 Schwarzbeck NSLK 8128
문의 : 010-4221-0660
[소개]
**NSLK 8128 LISN(Line Impedance Stabilization Network)**은 EMI(전자기 간섭) 측정을 위한 필수 장비로, CISPR 16-1-2 및 VDE 규격을 준수하며 250V·32A의 전력 용량을 지원하는 고성능 네트워크 시스템입니다. 50μH + 5Ω || 50Ω의 표준화된 임피던스를 제공하여 EMC 테스트 및 EMI 측정에서 신뢰할 수 있는 결과를 보장하며, 고주파 간섭을 차단하고 장비의 노이즈 감쇠 특성을 분석하는 데 최적화되었습니다.
[특장점]
✅ 9kHz~30MHz 주파수 범위 – 광범위한 EMI 측정 지원
✅ 250V / 32A 최대 용량 – 다양한 전력 환경에서 안정적인 성능 제공
✅ 50μH + 5Ω || 50Ω 표준 임피던스 – 국제 표준에 부합하는 정밀한 테스트 환경 제공
✅ 이중 필터 구조 – 250μH 전처리 필터 및 50μH 주요 필터 포함
✅ BNC 출력 인터페이스 – EMI 수신기와의 손쉬운 연결
✅ 자동 50Ω 종단 기능 – 비측정 경로 자동 임피던스 조정
✅ Schuko 및 CEE 소켓 지원 – 유럽 표준 플러그 연결 지원
✅ 고전류 보호 기능 – 32A CEE 소켓 및 16A Schuko 소켓을 통한 안전한 전력 공급
✅ 강력한 차폐 설계 – 내부 고주파 차단 기능으로 안정적인 측정 환경 제공
[적용 분야]
✅ EMI/EMC 테스트 – 전자기 간섭 분석 및 필터링 성능 평가
✅ 전자 제품 품질 보증 – 국제 표준에 따른 EMI 규격 테스트
✅ 전력 전자 테스트 – 고전류 환경에서의 노이즈 감쇠 및 필터링 성능 검증
✅ 자동차 및 항공 전자기기 시험 – 차량 및 항공기 전자 장치의 EMI 성능 평가
✅ 산업 및 연구소 환경 – 고주파 전자기 간섭 분석 및 제어 연구
[스펙]
항목 | 사양 |
---|---|
주파수 범위 | 9kHz ~ 30MHz |
임피던스 | (50 μH + 5 Ω) |
전력 용량 | 250V AC / 400V DC |
최대 전류 (CEE 소켓) | 32A |
최대 전류 (Schuko 소켓) | 16A |
BNC 출력 | 50Ω 종단 |
필터 구조 | 250μH 전처리 필터 + 50μH 주요 필터 |
전원 공급 | CEE 플러그, 5-와이어 하드 와이어 연결 |
크기 및 무게 | 450mm × 370mm × 470mm / 34.2kg (RC 옵션 포함 시 38.5kg) |
