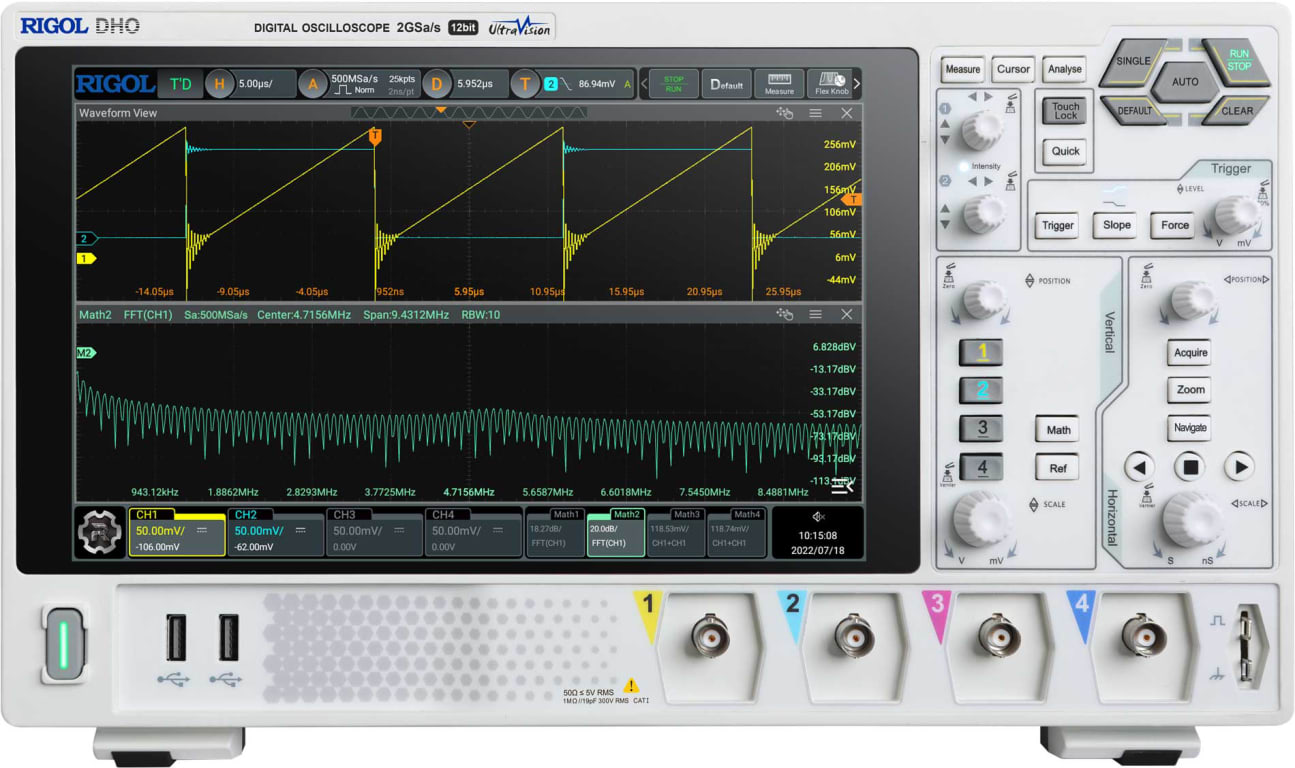

DHO1000 시리즈는 Rigol의 최신 오실로스코프 기술로 향상된 신호 무결성과 가치를 제공합니다. 진정한 12비트 샘플을 제공하는 새로운 ASIC 칩 설계와 결합된 UltraVision III 플랫폼은 DHO1000을 노이즈와 정확도가 가장 중요한 벤치탑 애플리케이션을 위한 훌륭한 솔루션으로 만듭니다. 70MHz ~ 200MHz의 대역폭을 갖춘 이 2채널 및 4채널 오실로스코프는 Rigol의 최고의 신호 시각화 기능을 갖추고 있습니다. DHO1000 시리즈는 차세대 신호 품질과 가치를 추구하는 엔지니어를 위한 강력한 보급형 솔루션입니다.

RIGOL의 최신 오실로스코프 기술에는 진정한 12비트 분해능으로 샘플링할 수 있는 새로운 맞춤형 칩셋 설계가 포함되어 있습니다. 이는 비트 사이의 양자화 수준을 16배로 줄입니다. 이러한 고해상도 샘플은 전력에서 통신에 이르는 신호에 대한 신호 충실도 및 분석 기능을 향상시킵니다.

Rigol의 새로운 ASIC 칩셋은 프런트 엔드 노이즈가 크게 낮아 노이즈 플로어가 훨씬 낮은 12비트 아날로그-디지털 변환기를 최대한 활용합니다. UltraVision II 오실로스코프에 비해 노이즈가 5배 감소하여 더 작은 신호 아티팩트를 속도와 정확도의 조합으로 분석합니다.

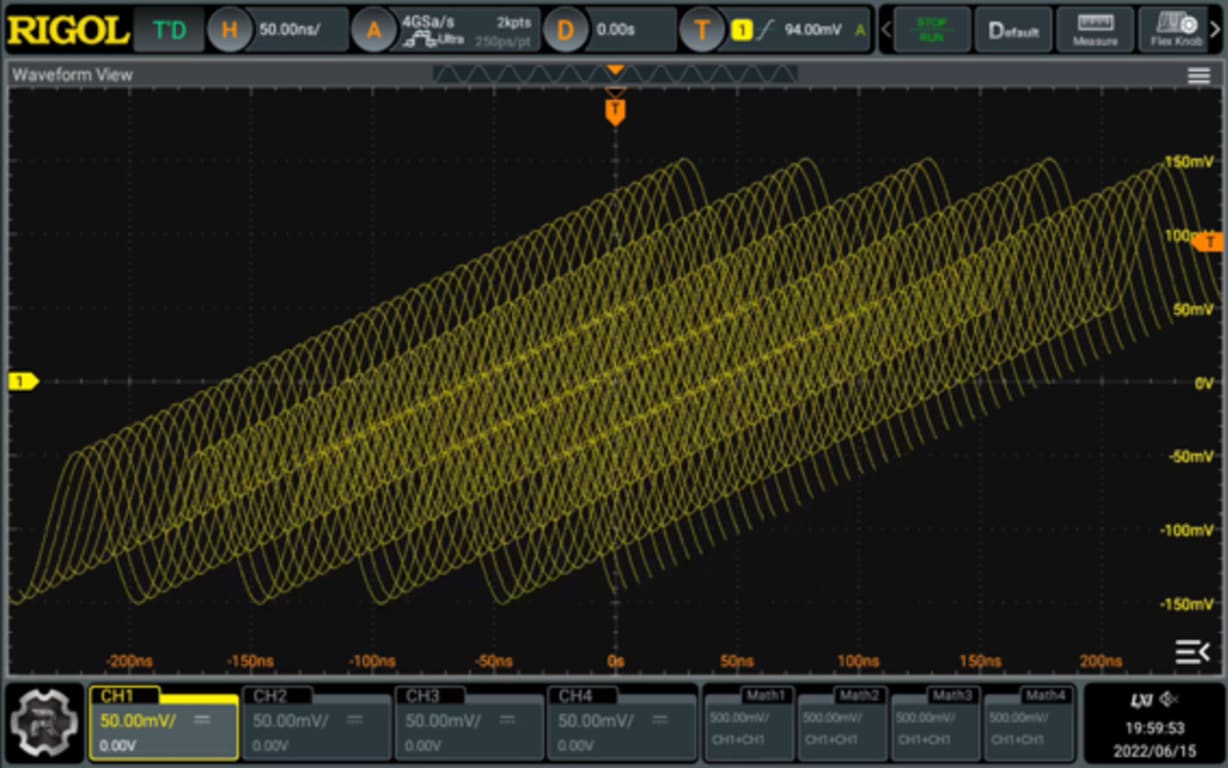

초당 최대 150만 파형에 해당하는 속도로 이벤트를 캡처하고 시각화합니다. 밀도, 워터폴, 관점 또는 모자이크 디스플레이를 사용하여 캡처하고 시각화할 프레임 번호를 설정합니다. UltraAcquire를 활용하여 복잡한 신호 내에서 작고 동적인 변화를 포착하십시오.

한 번의 캡처로 최대 1억 포인트까지 딥 메모리를 사용하여 이벤트를 기록하고, 긴 연속 캡처를 탐색하거나 고해상도 모드로 노이즈를 더욱 줄일 수 있습니다. 완전한 신호 분석을 위해 정밀 측정을 사용하여 딥 메모리로 작업하십시오.

표준 메모리는 50Mpts이며 DHO1000-RLU-01 옵션을 사용하면 100Mpts까지 늘릴 수 있습니다.

오실로스코프는 전원 공급 장치를 측정하는 데 중요한 도구입니다. 최대 12비트 수직 분해능을 갖춘 DHO1000 시리즈를 사용하면 리플 측정 및 품질 테스트를 쉽게 수행할 수 있습니다.

이 시리즈는 뛰어난 노이즈 성능과 12비트 고해상도를 제공하고 고등 교육을 위한 기본 기능을 제공함으로써 보급형 오실로스코프에서 기대할 수 있는 것을 재정의합니다.

10.1인치 대형 HD 터치 디스플레이로 신호를 더 잘 볼 수 있습니다. 대용량 메모리와 Autoscale 기능을 통해 임베디드 시스템 설계를 테스트할 수 있습니다.

표준 CAN 및 LIN 직렬 디코딩 기능을 통해 자동차 전자 장치 테스트를 위한 보다 저렴한 솔루션을 제공합니다.

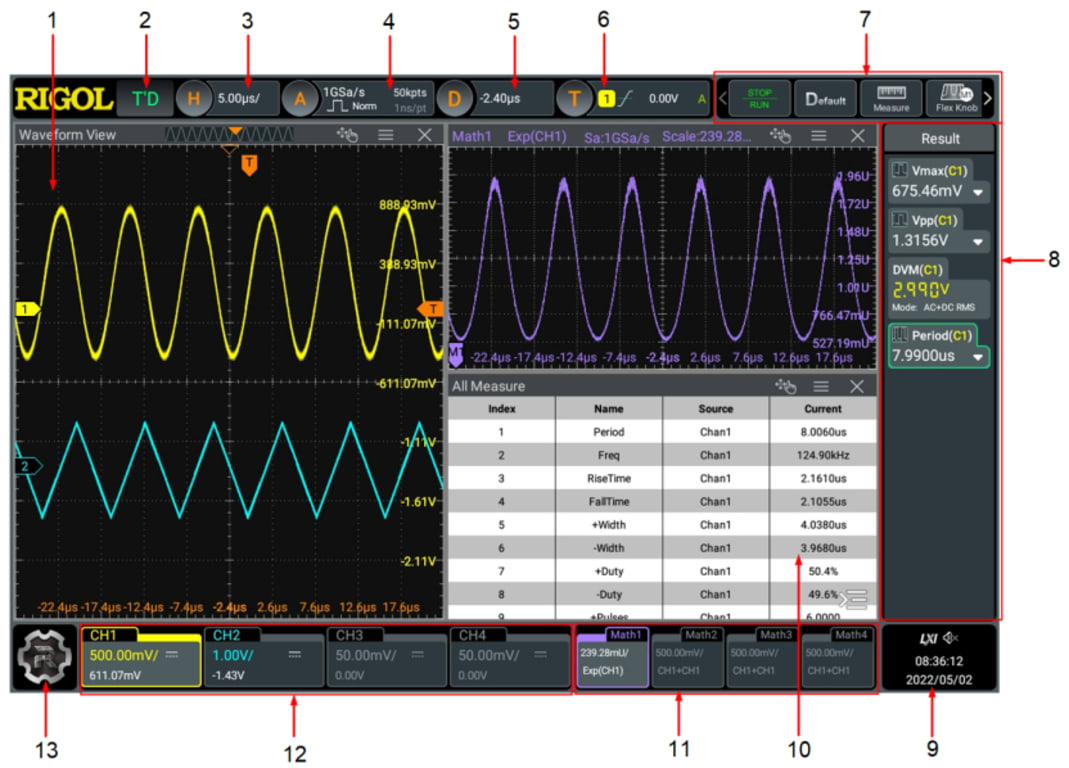

1 파형 보기 8 결과 사이드바

2 실행 상태 레이블 9 알림 영역

3 수평 타임베이스 라벨 10 분할 화면 디스플레이

4개의 샘플링 속도 및 메모리 깊이 11개의 수학 레이블

5개의 수평 지연 레이블 12개의 채널 레이블

6 트리거 레이블 13 기능 탐색 아이콘

7 기능 도구 모음

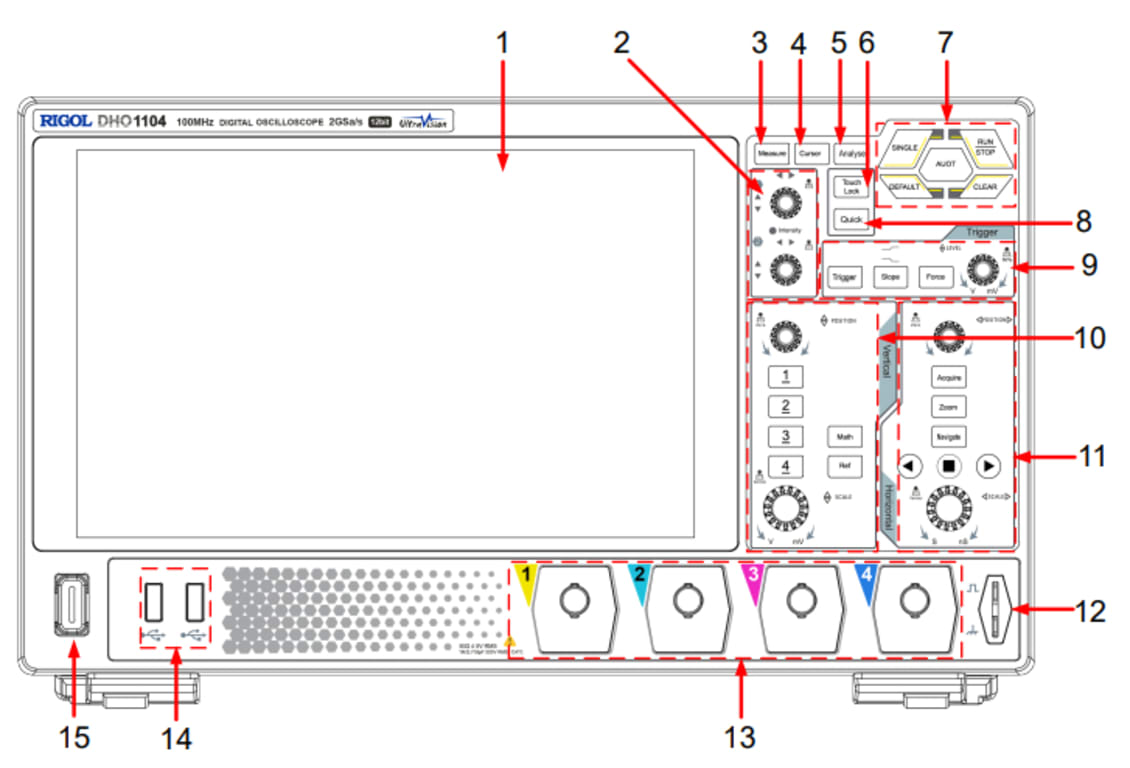

아래 이미지는 4채널 모델을 보여줍니다.

1 10.1인치 정전식 터치 스크린 9 트리거 컨트롤

2개의 다목적 노브 10개의 수직 컨트롤

3 측정 키 11 수평 컨트롤

4 커서 키 12 프로브 보정 신호

                                                                                                           출력 단자/접지 단자

5 키 분석 13 아날로그 채널 입력 단자

6 터치 잠금 키 14 USB HOST 포트

7 공통 도구 키 15 전원 스위치

8  빠른 실행 키(자체 정의

기능)

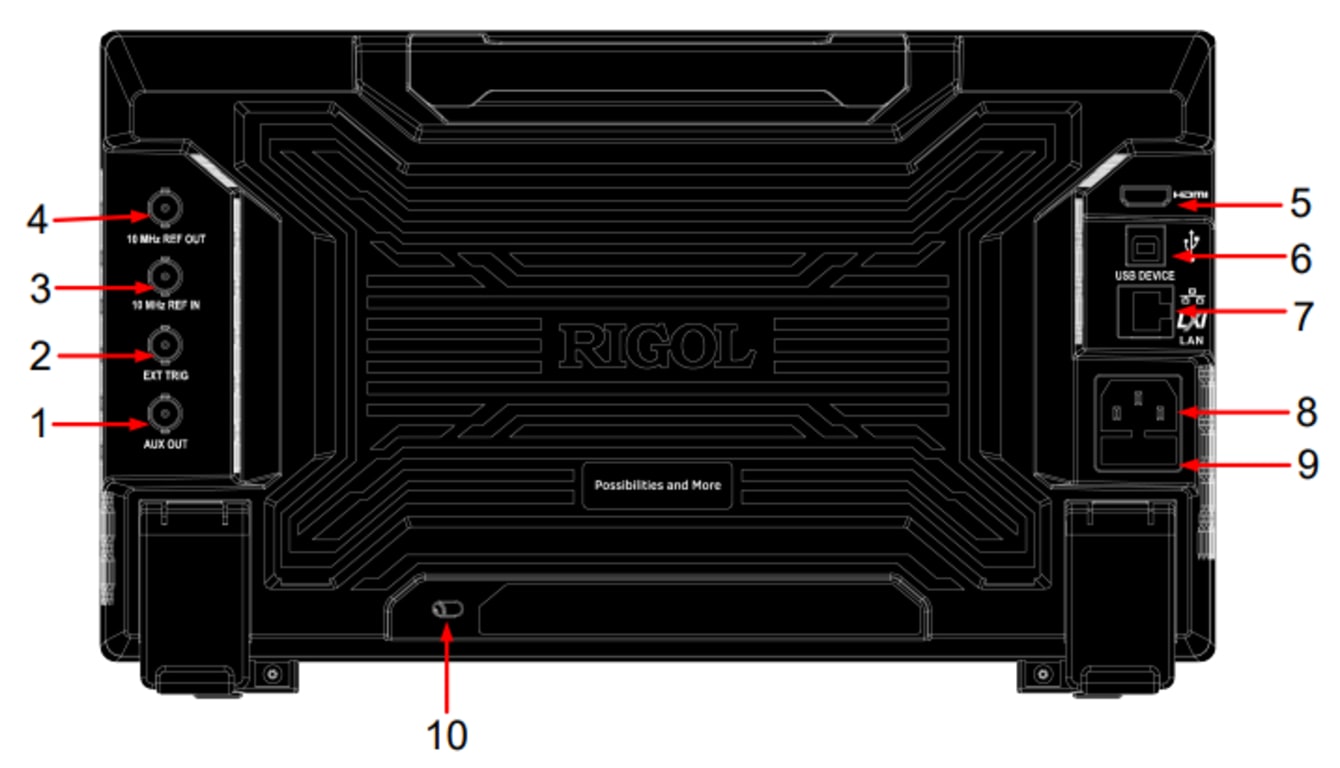

1 트리거 출력 커넥터 6 USB DEVICE 포트

2 외부 트리거 입력 커넥터 7 LAN 포트

3 10MHz 기준 클럭 입력 커넥터 8 AC 전원 코드 커넥터

4 10MHz 기준 클럭 출력 커넥터 9 퓨즈
