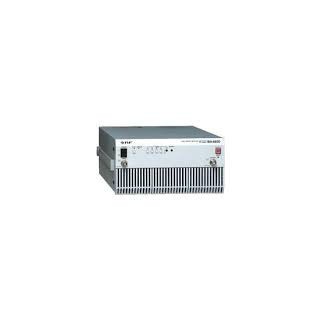

중고 BA4850 바이폴라 전원 일본 NF HIGH SPEED BIPOLAR AMPLIFIER 요약정보 및 구매

제조사 NF
브랜드 NF
모델명 BA4850
판매가격 전화문의
(상기 금액은 부가세 별도입니다.)

제품관련 문서 / 파일

상품 정보

상품 상세설명

 구입 및 기술문의 : 010-4221-0660











BA시리즈BA시리즈는 직류는 물론 최대 50MHz까지의 신호를 다루는 고속•광대역• 고전압 출력이 가능한 바이폴라 증폭기입니다.
- 광대역
  BA4825 : DC ~ 2MHz
  BA4850 : DC ~ 50MHz

- 고출력전압 / 전류
  BA4825 : 100Vrms(300Vp-p), 0.5Arms
  BA4850 : ±20V, ±1A

- 고속 slew rate
  BA4825 : 500V/㎲
  BA4850 : 6000V/㎲

- 저출력임피던스
  BA4825 : 0.5Ω + 1.5µ이하
  BA4850 : 3.3Ω + 0.01µH이하

용량성‧유도성 부하에 대응



일반적으로 콘덴서나 코일을 포함한 부하에 교류 전압을 인가하면 부하에 전류가 흐를 때도 있고 전원으로 흐를 때도 있습니다. 이럴 경우 보통의 파워서플라이나 증폭기에서는 제대로 동작하지 않을 수 있습니다.
BA시리즈는 전압과 전류의 방향이 반대인 Sink 영영에서도 동작하기 때문에 압전소자나 코일같은 용량성‧유도성 부하에서도 안정된 동작을 합니다.

광대역•고속‧고전압



BA4850은 주파수대역 DC~50MHz, slew rate 6000V/㎲이기 때문에 펄스 신호나 복잡한 파형신호도 완벽하게 만들어 냅니다. BA4825는 DC~3MHz, 최대 300Vp-p 고전압출력이 가능하기 때문에 대형 압전소자나 디스플레이 디바이스같은 부하에 적합합니다.

저출력임피던스





주파수 모든 대역대에서 매우 낮은 출력임피던스(BA4825 : 0.5Ω + 1.5µ이하)특성을 가지고 있습니다.
부하에 접속하면 생기는 전압강하를 최대한 억제해서 엠프가 가진 파워를 최대한으로 끌어낼 수 있습니다.


상세
  • 출력 범위를 변경할 수 있는 레인지 시프트 기능
  • 출력에 직류(바이어스)를 가산할 수 있는 DC 바이어스 가산 기능
  • 출력에 포함된 DC 옵셋을 제로로 만들 수 있는 DC 옵셋 조정 기능
  • 출력전압 모니터 단자(BNC, 모니터 비 1/100)
  • 출력 ON/OFF를 패널 스위치 또는 외부에서 제어 가능
  • 출력 극성 변환 기능(INVT)으로 동상 엠프나 역상 엠프로도 전환가능.
    역상 출력을 이용하면 2대의 BA시리즈를 사용해서 출력전압과 전력을 2배로 만드는 BTL도 연결 가능
  • 입력은 A,B 2계통, 입력변환이나 가산이 원터치로 가능
  • 입력 임피던스를 50Ω/10kΩ 으로 변환 가능









어플리케이션





압전 소자 구동•평가용



압전 인버터, 압전 액추에이터 등에서 사용하는 압전소자의 구동예입니다.
BA시리즈는 출력 임피던스가 매우 작기때문에 정전용량이 큰 대형 압전소자에서도 좋은 Step Response를 얻을 수 있습니다.

상세

디스플레이 디바이스 시험용



FED 디스플레이 패널의 구동시험에서 사용한 예입니다.
FED 음극,양극이 구동하기 위해서는 높은 전압을 인가해야 하고 slew rate도 빨라야 하는데 BA시리즈는 고전압 및 빠른 slew rate(6000V/㎲)를 지원합니다.

상세

펑션제너레이터의 파워 엠프용



펑션제너레이터의 파워 엠프로서 최적인 전원입니다. BA시리즈는 광대역‧고전압‧저출력임피던스일뿐만 아니라 4상한 동작 영역을 가지고 있어 유도성,용량성 부하에서도 안정적인 동작을 합니다.

상세

자성재료의 자화특성 측정용(B-H 커브특성)



자석이나 전기강판 같은 자성자료의 B-H 커브를 측정하기 위해 필요한 여자전원으로서 사용한 예입니다.
BA시리즈는 높은 주파수 대역을 가지고 있고 4상한 동작영역을 가지고 있기 때문에 코일과 같은 유도성 부하에 전원을 인가할 때도 안정적으로 동작합니다.

상세
