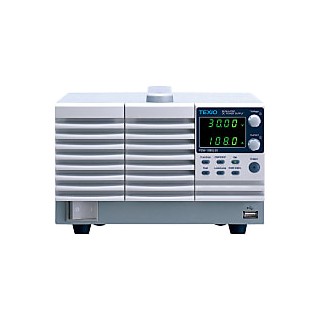

 The PSW-Series is a single-output multi-range programmable switching DC Power Supply covering a power range up to 1080W.

This series of products include fifteen models with the combination of 30V, 80V, 160V,250V and 800V rated voltages and 360W, 720W and 1080W maximum output powers.

Specification

●Voltage Rating: 30V/80V/160V/250V/800V, Output Power Rating: 360W to 1080W
●Constant Power Output for Multiple Range (V&I) Operation
●CV/CC Priority; Particularly Suitable for the Battery and LED Industry
●Adjustable Slew Rate
●Series Operation: Up to 2 units (30V, 80V, 160V models only)
●Parallel Operation: Up to 3 units
●High Efficiency and High Power Density
●1/2, 1/3, 1/6 Rack Mount Size Design (EIA/JIS Standard) for 360W/720W/1080W
●Standard Interface: LAN,USB,Analog Control Interface
●Optional Interface: GPIB-USB Adaptor, RS-232C-USB Adaptor

PSW 시리즈 와이드 레인지 직류 안정화 전원

정격 전력에서 유연하고 효율적인 전압 / 전류 출력

PSW 시리즈는 최대 정격 전력에서 광범위한 전압 출력 전류 출력이 가능한 스위칭 방식의 직류 안정화 전원입니다. 출력 용량은 360W / 720W / 1080W의 3 타입, 최대 전압은 30V / 80V / 160V / 250V / 800V의 5 타입 전 15 모델을 갖추고 폭 넓은 용도에 대응합니다.
또한 USB, LAN 포트를 표준 장비 랙 임베디드에도 대응하고 있기 때문에, 시스템 전원에도 대응이 가능합니다.

Specification

● 출력 전압 30V ~ 800V까지의 5 종류, 출력 용량 360W / 720W / 1080W의 3 종류, 총 15 기종을 라인업.
● 정격 전력의 출력 가변 와이드 레인지 출력 스위칭 방식 정전압 (CV) 작동 / 정전류 (CC) 동작.
● USB LAN을 표준 장비 (GP-IB / RS232C는 옵션)
● 브리더 저항 제어, 테스트 모드, 내부 저항 제어 모드 등 다양한 기능
● 최대 2 개의 직렬 연결 ※ 3 대까지 병렬 연결이 가능하다. (※ 250V / 800V 계는 직렬 접속 불가)
● LabVIEW 드라이버
● 월드 와이드 지원 AC 입력
● RoHS 지령 / CE 지령 대응
● 로깅 옵션 (Y1)에 의해 고속 로그 대응 (세금 별도 가격 : +15,000 엔)
※ 테스트 모드 단계 설정을 USB 통신 또는 LAN 통신에서 실시하는 응용 프로그램의 무료 배포를 시작했습니다.
　일반 USB 메모리를 사용할 수없는 환경에서도 테스트 모드를 사용할 수 있습니다.

형명	정격 전력	출력 (전압 / 전류)	리플		입력 변동		부하 변동		소비 전력 (VA)
			CV	CC	CV	CC	CV	CC
			mVrms	mArms	mV	mA	mV	mA
PSW-360L30	360W	0-30V / 0-36A	7	72	18	41	20	41	500
PSW-720L30	720W	0-30V / 0-72A	11	144	18	77	20	77	1000
PSW-1080L30	1080W	0-30V / 0-108A	14	216	18	113	20	113	1500
PSW-360L80	360W	0-80V / 0-13.5A	117	27	43	18.5	45	18.5	500
PSW-720L80	720W	0-80V / 0-27A	11	54	43	32	45	32	1000
PSW-1080L80	1080W	0-80V / 0-40.5A	14	81	43	45.5	45	45.5	1500
PSW-360M160	360W	0-160V / 0-7.2A	7	15	83	12.2	85	12.2	500
PSW-720M160	720W	0-160V / 0-14.4A	15	30	83	19.4	85	19.4	1000
PSW-1080M160	1080W	0-160V / 0-21.6A	20	45	83	26.6	85	26.6	1500
PSW-360M250	360W	0-250V / 0-4.5A	15	10	128	9.5	130	9.5	500
PSW-720M250	720W	0-250V / 0-9A	15	20	128	14	130	14	1000
PSW-1080M250	1080W	0-250V / 0-13.5A	15	30	128	18.5	130	18.5	1500
PSW-360H800	360W	0-800V / 0-1.44A	30	5	403	6.44	405	6.44	500
PSW-720H800	720W	0-800V / 0-2.88A	30	10	403	7.88	405	7.88	1000
PSW-1080H800	1080W	0-800V / 0-4.32A	30	15	403	9.32	405	9.32	1500

Lineup

Series Features

테스트 모드 (시퀀스)

시간에 따라 전압, 전류 설정 값을 2000 단계까지 자동으로 업데이트하는 테스트 기능을 갖추고 있습니다. 프로그래밍 불필요 전압 · 전류, 시간 등의 수치를 CSV 파일로
편집하여 USB 메모리를 통해 본체로로드 수행 할 수 있습니다. CSV 파일은 10 개까지 본체에 저장할 수 있기 때문에 실행시에 USB 메모리가 필요하지 않습니다.



와이드 레인지 출력

정격 전력 범위 내에서 전압 전류를 폭 넓은 범위에서 출력 할 수 있습니다.
예를 들어 PSW-360L30의 경우 30V / 12A의 CV / CC 전원으로 사용할 수 있고, 10V / 36A의 CV / CC 전원으로 사용할 수 있습니다.

원격 감지 기능

출력 단자에서 부하까지의 배선에 의한 전압 강하 분을 보상합니다.
보상 전압은 30V / 80V / 160V 모델이 한쪽 최대 0.6V, 250V / 800V 모델이 한쪽 최대 1V입니다.

전압 · 전류 모니터 출력

출력 전압 및 출력 전류의 0 ~ 정격 출력에 대해 0V ~ 약 10V의 모니터 전압을 출력합니다.

내부 저항 가변 기능

모든 내부 저항을 설정할 수 있습니다. 설정 전압에서 부하 전류에 의한 전압 강하 분을 뺀 전압을 출력하기 때문에, 내부 저항을 가진 의사 배터리 등으로 사용할 수 있습니다.

출력 슬 루율 설정

출력 전압 / 전류의 슬 루율 켜기 / 끄기 수 있습니다.
급격한 전압 / 전류의 변화에 의한 부하의 손상을 억제합니다.

패널 잠금 기능 탑재

패널 잠금 기능은 우발적 인 패널 조작 실수를 방지합니다. 패널 잠금이 활성화 때는 "Lock / Local"키가 켜지고 "Lock / Local"키를 제외한 모든 키와 전압 전류 컨트롤을 비활성화합니다. "Output"키 오프 작업에만 유효합니다.

---

CV / CC 우선 모드

정전압 (CV) 우선 모드와 정전류 (CC) 우선 모드를 선택할 수 있습니다. 출력 ON시, CC 동작에서 피어 오르는 다이오드 부하에서 오버 슈트를 억제합니다.

블 리더 회로 ON / OFF

PSW 시리즈는 출력단에 콘덴서가 연결되어 있으며, OUTPUT OFF시 그 전하를 방전시키기위한 블리드 회로가 탑재되어 있습니다. 블 리더 회로를 OFF하면 출력 OFF시에 연결되어있는 배터리 및 축전기, 전지 등의 방전을 줄일 수 있습니다.

역률 개선, 월드 와이드 입력

역률 개선 회로를 탑재하고 정격 출력시 역률은 0.99입니다. 입력 전원은 AC100V ~ 240V 월드 와이드 대응이되고 있습니다.

마스터 슬레이브 동작

병렬 연결에서 동일 기종 3 대 직렬 연결 (250V / 800V 모델 제외)는 동일 기종 2 대 주종 동작을 할 수 있습니다. 마스터 슬레이브 동작시에는 마스터 기기 만 출력의 합계가 표시됩니다.

외부 아날로그 제어

외부 전압에 의한 전압 · 전류 제어, 외부 저항 (10kΩ)에 의한 전압 · 전류 제어 외부 접점에 의한 출력 ON / OFF, 종료, 출력 전압 모니터 상태 출력 신호 (CV / CC, ALM, OUTPUT ON, POWER OFF)

외부 디지털 제어

외부 디지털 제어는 표준 LAN / USB를 표준 장비 옵션의 어댑터 사용으로 GP-IB와 RS-232C가 대응 가능합니다.

· LAN은 Socket 통신 및 Web 브라우저를 통해 액세스 할 수 있습니다.
· USB는 USB-CDC 클래스가 가상 COM 포트로 통신합니다.
· GP-IB 는 GP-IB 아답터 GUG-001 를 통해 통신합니다.
· RS-232C 는 RS-232C 어댑터 GUR-001A 를 통해 통신합니다.

※ RS-232C 어댑터 GUR-001A의 사용은 PSW 본체의 펌웨어 Ver2.25 이상이 필요합니다. 본체의 펌웨어 버전 업 정가 5,000 엔에서받습니다 당사에 문의하십시오.

---

PSW-Y1 옵션

로깅 옵션 : 전압 · 전류 등을 최대 0.1 초마다 메모리에 저장합니다.
· FAN 정지 옵션 : 최대 2 분까지 내장 FAN을 정지하는 기능입니다.
· 자리 잠금 기능 옵션 : 전압 · 전류 설정의 변경 할 자릿수를 지정하는 기능입니다.

로깅 옵션은 DMM 등의 악기 없이도 모니터링 데이터를 본체에 장착 한 USB 메모리 등 수집 할 수 있습니다. 로깅 옵션에 PSW를 PC와 LAN으로 연결하여 데이터를 PC에 저장하는 무료 응용 프로그램과 가져온 CSV 파일을 표시하는 무료 응용 프로그램을 준비했습니다 때문에 장기간의 전류 · 전압인가 시험 등도 저렴하게 구축 수 있습니다.

PSW-YC 옵션

AC 라인과 FG 사이에 연결되어있는 노이즈 필터를 제거하고 접지 누설 전류를 감소시키는 옵션입니다. 낮은 누설 전류에서 작동하는 누전 차단기가있는 AC 전원으로 사용해도 차단기가 작동하지 않게됩니다. 시스템화 등에서 대량의 PSW 전원을 결합하는 경우에 특히 유용합니다. PSW 전원에서 AC 라인에 잡음 전압은 증가하는 CE 규정에서 제외됩니다

PSW-YS 옵션

YS 옵션은 태양 전지 어레이의 출력 특성을 뮤 레이트하는 SAS 기능과 Y1 옵션 기능을 PSW에 추가합니다.

· 해방 전압 · 단락 전류 최대 전력시 전압 최대 전력시 전류

이상의 4 가지 항목을 설정하는 것만으로 태양 전지 어레이의 출력 특성을 설정할 수 있습니다. 확장 된 테스트 모드 및 통신에 의한 PC에서의 설정에서 시간에 따라 변화하는 출력 특성 변화도 시뮬레이션 가능하며, 로깅 데이터를 검색 할 수 있습니다.
