출력
| 출력 전압 | -15V ~ + 60V |
|---|---|
| 최대 출력 전류 | As-161-30/60 : 직류전류 ±15Adc / 피크전류 ±30Apk As-161-60/60 : 직류전류 ±30Adc / 피크전류 ±60Apk As-161-120/60 : 직류전류 ±60Adc / 피크전류 ±120Apk ※피크전류연속시간은 20ms이하 |
| C부하 허용 용량 | 100µF이하 |
| 출력임피던스 | 10mΩ이하(DC ~ 500Hz) [100mΩ + 0.4µH] 이하 |
| 출력직류바이어스가산 | -15V ~ +60V |
| slew rate 리미트 | 0.1V/㎲, 0.3V/㎲, 1V/㎲, 3V/㎲, OFF |
증폭
| 이득 | 2, 5, 10, 20배 |
|---|---|
| 전압이득-주파수 특성 | ±3dB 무부하, DC ~ 150kHz(As-161-120은 DC ~ 100kHz) 부하시 주파수특성은 무부하주파수특성에 출력임피던스를 합성한 특성입니다. |
ISO 16750-2 : 2006규격준거[차량 전장품용 시험장치]

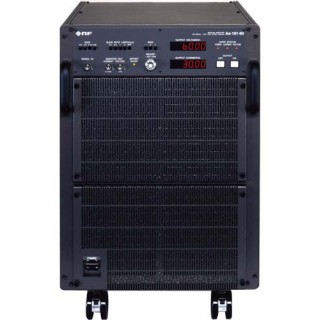

차량용 전장품 시험용 고속 바이폴라 전원 As-161시리즈와 펑션제너레이터 FG400을 조합하는 것으로 간단하게 ISO 16750-2 : 2006에 준거한 규격시험이 가능합니다.
ISO 16750-2 : 2006-4-4 : 중첩교류전원(Superimposed alternating voltage)
ISO 16750-2 : 2006-4-5 : 전원 전압의 완속 증감(Slow decrease and increase of supply voltage)
ISO 16750-2 : 2006-4-6 : 전원 전압 불연속성(Discontinuities in supply voltage)
ISO 16750-2 : 2006-4-6-1 : 전원 전압의 순간 저하(Momentary drop in supply voltage)
ISO 16750-2 : 2006-4-6-2 : 전압저하시의 리셋동작(Reset behavior at voltage drop)
ISO 16750-2 : 2006-4-6-1 : 전원 전압의 순간 저하(Momentary drop in supply voltage)
ISO 16750-2 : 2006-4-6-3 : 기동 프로파일(Starting profile)
| High speed and broadband : DC to 150 kHz / DC to 100kHz | |
 | High output voltage : - 15 V to + 60 V / -10V to + 30V |
| High current : 30Apeak / 60Apeak / 120Apeak / 240Apeak |
| Stable constant voltage operation against input capacitor which equipped with power input part of vehicle electrical and electric components. |
| Adjustable slew rate limit of 5 levels. |
| Available for 42V vehicle electrical and electronic components testing software As-161-01 (Option) |
| |||||||||||||||||||||||||||||||
 | Sample of System Configuration |
| Compatible with other waveform generators as well. |
|
