최근 자동차에 더욱 많은 종류의 전자회로가 채택되어 지고 있습니다.

이것은 자동차 및 자동차를 구성하는 각종 Unit의 제어 및 이것들의 감시나
이상을 경고 하는 System으로서, 종래의 기계장치와 비교하면 성능이 좋고,
원가면에서도 유리한 경우가 있으며, 또한 기능의 다양성, 설계시 설계자
자유도도 높아, 급속히 보급 되어 왔다고 하겠습니다.
그러나, 전자기기에 사용 되었던 환경은 공업용, 일반용과 비교해 볼 때,
높은 전압, 전원잡음, 진동 및 온습도 변화의 폭이 넓어 질수 있습니다.

ISS-7600 시리즈는 자동차 과도 서지 시험을 유연하고 생산적으로 시험을 할 수 있습니다.

1. 매우 정확한 출력 파형

2. 파형은 각 발생기의 출력 단자에서뿐만 아니라 Coupling Network의 출력 단자에서도 보증

3. 시스템 또는 개별 시험기로 시험 가능

4. PC 원격 제어 소프트웨어는 USB 인터페이스 연결을 통해 ISS-7600을 제어할 수 있습니다.

5. 규격 실차 시험에 따른 LCR 발생부

​1. ISS-7610　Test pulse 1/2a

2. ​ISS-7630　Test pulse 3a/3b

3. ​BP4610  　Test pulse 2b/4

4. ​ISS-7650　Test pulse 5a/5b

5. ​ISS-7690　Integrated CDN

FEATURES

Designed to meet and exceed the testing needs to ISO-7637-2 (2004), NoiseKen ISS-7600 series Automotive Transient Surge Simulator System offers flexible and productive testing facilities.

• Highly accurate output waveforms
• Waveforms guaranteed not only at the output terminal of each generator but also at the output terminal of the Coupling Network.
• Capable of running either as a system or as individual generators.
• PC Remote Control Software (ISS-7601) can control ISS-7600 through USB interface connection.
• Supports 12V/24V/42V systems
• 60V/50A Coupling Network
• Up to 200A Power supply available.
• Electric shock-free safety plugs are used for every output terminal.
• Load resistors meeting the loading conditions (specified in Annex D of the standard)for the verification of the output characteristics optionally available.
• Equipped with a high accuracy current monitor.  An oscilloscope allows measurement of the current waveform flowing into the DUT. Current and voltage waveforms can be examined at the same time with an oscilloscope since the current monitor output circuit is floating with respect to the SG and FG. The monitor’s frequency response characteristic is from DC to 150kHz.

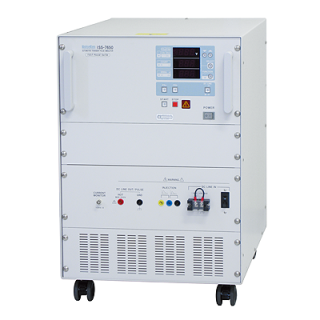

• Pulse 5a and Pulse 5b generating unit
• A built-in 60V/30A Coupling Network allows independent operation.
• Equipped with a programmable clip circuit that can produce Pulse 5b clipped waveform in steps of 0.1V without externally attaching a zener diode.*
• Pulse 5b clipped waveform is pre-eminent in smoothness.
• Serial or parallel pulse coupling selectable.
• Pulse repetitions controller provided (30s to 999s and 1 to 999 pulses)

 * The ISO standard requires pulse 5a and 5b have the same value of their td. Due to the effects of the integrated clip circuit, pulse 5b width is different from that of pulse 5a. Pulse 5b is non-compliant with ISO 7637-2 or ISO 16750
