상품 상세설명

구입 및 기술문의 : 010-4221-0660

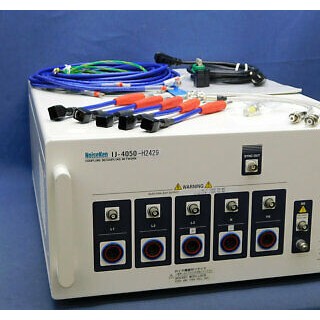

The built-in injection circuitry of the INS-4020/4040 has 16A rating for single-phase AC. For test exceeding this current limit or 3-phase application, IJ-4050 shall be used.
This optional unit can extend the EUT supply voltage and current ratings up to 3-phase AC 415V/50A. In conjunction with INS-4020/4040, this unit can operate in the EUT Line Synchronization mode.

SPECIFICATION

Item	Model IJ-4050
Impulse input	8kV max when the INS-4020/4040 output is not terminated.
EUT power capacity	3-phase, 5-wire (L1, L2, L3, N, PE) AC415V, 50A
Coupling mode selection	By short plug connection
Line Synchronization	Detects L1-L2 voltage and outputs synchronization signal from the SYNC OUT connector
Dimensions and weight	(W)430 x (H) 200 x (D) 535 mm (Projections excluded) Approx. 25.0 kgs

개요

INS-AX2 220/420/250/450, INS-4020/4040은 다양한 전기전자 기기들의 Noise와 관련된 오동작은

현재 심각한 사회적인 문제가 되었으며, Noise에 대한 내성이 결핍된 기기들은 수출입에 있어서 제한을 받는 실정이다.
유도부하의 단절이나 Relay가 on/off될 때 발생되는 기기 오동작의 중요 원인중 하나인 스위치성 과도전압과 같은

noise들의 주파수 범위는 굉장히 넓어서 GHz대역의 주파수를 포함하고 있기 때문에 광대역한 잡음을 발생시키는

Impulse noise 시험기로 simulation할 필요가 있다.
이러한 이유로 미국 및 일본에서는 오래전부터 전주파수 대역에 미치는 noise를 한 번에 인가하여 고주파에 대한

immunity를 시험 할 수 있는 Impulse noise 시험기가 사용되어졌다

특징

INS-4040을 위한 3 상용 INSECTION UNIT
■ Maximum input voltage : 8kV max without 50Ω termination
■ Power capacity for EUT : AC415V, 3-phase, 50A
■ Coupling mode selection : By coaxial cable and plug connection change, L1, L2, L3, N, PE
■ Coupling mode : Detects L1-L2 voltage and outputs synchronization signal from SYNCOUT terminal
■ Coupling attenuation characteristic: 〈 -10dB
