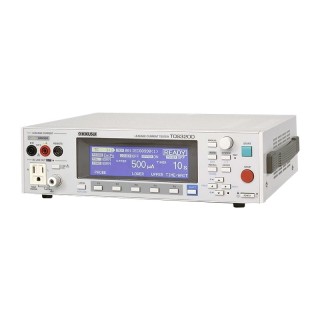

The Leakage Current Tester TOS3200 is designed to perform leakage current (touch current and protective conductor current) tests on general electrical equipment but not medical electrical equipment.
| Model | Specification |
|---|---|
| TOS3200 | Manual...DC/RMC: 30µA to 30mA (DC/RMS: 50µA to 90mA), Seven types of measuring circuit networks are incorporated in the tester for measuring the touch current of general electrical apparatuses, 51 types of preset safety standard tests |
일반 전기 기기의 각종 안전 규격을 준수합니다.
접촉 전류 (접촉 전류) 및 보호 도체 전류 (접지 누설 전류)의 각 시험에 대응.
누설 전류 테스터 TOS3200은 의료용 전기 기기를 제외한 일반 전기 기기의 누설 전류 (접촉 전류, 보호 도체 전류) 시험을위한 시험기입니다. IEC, UL, JIS, 전기 용품 안전법 등의 규격 요구에 대응 한 시험을 할 수 있습니다. 본체 내의 메모리에 정보 기술, 가전, AV, 조명, 전동 공구, 계측 · 제어 기기의 IEC / JIS 규격과 전기 용품 안전법의 시험 조건을 51 종류 포함하고 있기 때문에, 간단한 패널 조작으로 규격 시험 할 수 있습니다.
TC (접촉 전류) 측정 블록도피 측정 전기 기기 (EUT) 울안 (닿을 부)와 접지선을 포함한 전원 라인 사이에 흐르는 접촉 전류를 인체 모의 회로를 통해 측정합니다. 인체 모의 회로는 규격에 대응 한 8 종류의 측정 회로망 (NTWK)을 표준 장비하고 있습니다. 또한 EUT의 전원 라인의 극성 전환 및 단일 고장 조건을 시험기 내부의 릴레이에서 자동으로 설정합니다.
100V 계 전기 기기의 전원 플러그 (NEMA5-15 상당)를 전면 패널의 전원 콘센트에 연결하는 것으로, 보호 도체 (접지선)에 흐르는 전류를 측정합니다. 세계 각국의 플러그에는 멀티 아울렛을 옵션 (별매)를 준비하고 있습니다.
METER (미터) 동작 모드
일반적인 멀티 미터와 같이 전면 패널에있는 측정 단자 A와 B를 사용하여 전압 및 전류를 측정합니다. 전압 측정은 SELV (안전 초 저전압) 검출 기능, 전류 측정은 측정 회로망 (NTWK)을 사용하여 측정 기능을 가지고 있습니다.
※ TC = Touch Current, PCC = Protective Conductor Current
일반 전기 기기의 접촉 전류 측정 용으로서 8 종류의 측정 회로망을 내장하고 있습니다.
※ U, U1 : 측정 회로망의 기준점 사이의 측정 전압
DC / RMS 측정에서는 30μA ~ 30mA, PEAK 측정에서는 50μA ~ 90mA를 3 범위에서 측정이 가능합니다. 범위 조정은 고정 레인지 (FIX)와 판정 전류에 대응시킨 자동 범위 기능 (AUTO)의 2 종류가 있습니다. RMS 측정은 "진정한 실효 값"을 실현하고 있습니다.
직관적으로 알 시험 조건 메뉴 화면과 기능 키 / 로터리 노브에 의한 간단한 조작을 가능하게했습니다.
TC 시험과 PCC 시험의 시험 조건을 100 종류의 단독 시험 (단계)으로 그들을 하나의 시퀀스 프로그램으로 자동 테스트 할 수 있습니다.시퀀스 프로그램은 500 단계 수를 한도로 최대 100 개까지 설정할 수 있습니다.
자동 시험은 EUT 전원 선을 자르지 않고 측정 포인트 (프로브 설정)을 전환 할 수 시험의 자동화에 대응할 수 있습니다.
시험 결과는 물론, 시험 날짜, 시험 조건을 단독 시험에서 50 개, 자동 테스트에서 50 개까지 기억 저장할 수 있습니다. 시험 결과를 USB 등의 인터페이스를 사용하여 외부에 기록으로 남길 수도 있습니다.
IEC60990를 비롯한 다음 일반 전기 기기의 51 종류의 시험 조건이 본체의 메모리에 미리 저장되어 있습니다. 이들을 호출하는 것만으로 표준 시험 조건을 설정할 수 있습니다.
【메모리에 저장되어있는 규격】
| 규격 번호 | 적응 전기 기기 |
| IEC60950 | 정보 기술 장비 |
| IEC60335 | 가정용 및 유사 용도의 전기 장비 |
| IEC60065 | 오디오, 비디오 및 유사 전자 기기 |
| IEC60745 | 수 지형 전동 공구 |
| IEC60598 | 조명기구 |
| IEC61010 | 측정, 제어 및 시험소 사용 전기 기기 |
| 전기 용품 안전법 | 전기 용품 |
| IEC61029 | 가반 형 전동 공구 |
계측기에 교정 기한 날짜와 시간을 설정하고 그 기간이 지나면 경고 메시지 및 사용을 제한 할 수 있습니다. 시험기 자체가 교정 관리하는 새로운 기능입니다.
인터페이스는 SIGNAL I / O, GPIB, RS-232C 외에 USB도 표준 장비하고 있습니다.
TOS3200 용 유틸리티 소프트웨어 "TOS3200 Assist '를 다운로드 서비스 에서 공개 중 (무료). USB 연결 한 PC에서 TOS3200 시험 조건의 쓰기와 읽기 시험 결과의 읽기 시험 제어 (실행 및 중지)과 시험의 누설 전류 측정 값 읽기 등을 할 수 있습니다.
| 측정 항목, 측정 모드 | |||
| 측정 항목 | TC (접촉 전류 측정), PCC (보호 도체 전류 측정), METER 3 종 | ||
| 측정 방법 | TC | 측정 회로망 (NTWK)을 이용하여 기준 저항의 전압 강하를 측정하여 산출 | |
| PCC | 보호 접지선에 연결 한 기준 저항의 전압 강하를 측정하여 산출 | ||
| METER | 측정 단자를 사용하여 전압, 전류를 측정 | ||
| 측정 모드 | DC / RMS / PEAK (RMS는 실효치) | ||
| 측정 회로망 (NTWK) | 네트워크 A | 기본 측정 소자 : (1.5kΩ / / 0.22μF) +500 Ω | |
| 네트워크 B/B1 | 기본 측정 소자 : (1.5kΩ / / 0.22μF) +500 Ω / / (10kΩ +0.022 μF) | ||
| 네트워크 C | 기본 측정 소자 : (1.5kΩ / / 0.22μF) +500 Ω / / (10kΩ + (20kΩ +6.2 nF) / / 9.1nF) | ||
| 네트워크 D | 기본 측정 소자 : 1kΩ | ||
| 네트워크 E | 기본 측정 소자 : 1kΩ / / (10kΩ +11.225 nF +579 Ω) | ||
| 네트워크 F | 기본 측정 소자 : 1.5kΩ / / 0.15μF | ||
| 네트워크 G | 기본 측정 소자 : 2kΩ | ||
| 회로망의 상수 정확도 | 저항 : ± 0.1 %, 콘덴서 0.15μF : ± 2 %, 기타 : ± 1 % | ||
| 전류 측정 부 | |||
| 측정 범위 | 레인지 1 | DC / RMS : 30μA ~ 600μA, PEAK : 50μA ~ 850μA (* 3) | |
| 레인지 2 | DC / RMS : 125μA ~ 6.00mA, PEAK : 175μA ~ 8.50mA (* 3) | ||
| 레인지 3 | DC / RMS : 1.25mA ~ 30.0mA, PEAK : 1.75mA ~ 90.0mA (* 3) | ||
| 레인지 전환 | AUTO / FIX | ||
| 측정 전류 (i) 표시 / 분해능 | i <1mA : □ □ □ μA/1μA, 1mA ≦ i <10mA : □. □ □ mA/0.01mA 10mA ≦ I <100mA : □ □, □ mA/0.1mA | ||
| 측정 정확도 | 레인지 1 | DC | ± (5.0 % of rdng + 20μA) |
| RMS | DC/15Hz ≦ f ≦ 10kHz : ± (5.0 % of rdng + 5μA) | ||
| 10kHz | |||
| PEAK | 15Hz ≦ f ≦ 10kHz : ± (5.0 % of rdng + 10μA) | ||
| 레인지 2 | DC | ± (5.0 % of rdng + 50μA) | |
| RMS | DC/15Hz ≦ f ≦ 10kHz : ± (2.0 % of rdng + 20μA) | ||
| 10kHz ≦ f ≦ 1MHz : ± (5.0 % of rdng + 20μA) | |||
| PEAK | 15Hz ≦ f ≦ 1kHz : ± (2.0 % of rdng + 50μA) | ||
| 1kHz | |||
| 레인지 3 | DC | ± (5.0 % of rdng + 0.5mA) | |
| RMS | DC/15Hz ≦ f ≦ 10kHz : ± (2.0 % of rdng + 0.2mA) | ||
| 10kHz | |||
| PEAK | 15Hz ≦ f ≦ 1kHz : ± (2.0 % of rdng + 0.5mA) | ||
| 1kHz | |||
| 입력 저항, 입력 용량 | 1MΩ ± 1 %, <200pF | ||
| 공통 모드 제거비 | f ≦ 10kHz : 60dB 이상 10kH | ||
| 판정 기능 | |||
| 판정 방법 | 윈도우 분할 방식의 상한 · 하한 전류 설정하여 PASS / FAIL 판정 | ||
| 판정 | 상한 설정 이상의 전류에서는 U-FAIL 하한 설정 이하의 전류는 L-FAIL 판정 | ||
| 표시 etc | U-FAIL/L-FAIL/PASS 표시, 부저 울림 | ||
| PASS 홀드 | PASS 판정을 유지하는 시간을 0.2s ~ 10.0s 또는 HOLD로 설정 가능 | ||
| 설정 범위 | 레인지 1 | DC / RMS : 30μA ~ 600μA, PEAK : 50μA ~ 850μA (* 4) | |
| 레인지 2 | DC / RMS : 151μA ~ 6.00mA, PEAK : 213μA ~ 8.50mA (* 4) | ||
| 레인지 3 | DC / RMS : 1.51mA ~ 30.0mA, PEAK : 2.13mA ~ 90.0mA (* 4) | ||
| 판정 정확도 | 측정 정확도에 준하는 (rdng을 set으로 읽어 바꾸어주세요) | ||
| AB 전압 측정 | |||
| 측정 범위 | DC / RMS : 10.000V ~ 300.0V, PEAK : 15.000V ~ 430.0V | ||
| 정확도 | ± (3 % of rdng + 2V), 측정 범위는 AUTO로 고정 | ||
| 입력 임피던스 | 약 40MΩ | ||
| SELV 검색 | SELV을 설정하고 그 값을 초과하면 DANGER 램프 점등 | ||
| SELV 설정 범위 | 10V ~ 99V, 1V 단계, OFF 기능있어 | ||
| 타이머, 시험 실행 기능, 메모리 | |||
| 타이머 | 시험 대기 시간 | 설정 범위 : 0s ~ 999s, 정확도 : ± (100ppm of set + 20ms) | |
| 시험 시간 | 설정 범위 : 1s ~ 999s/OFF 기능, 정확도 : ± (100ppm of set + 20ms) | ||
| 시험 수행 | 자동 시험 (AUTO) : 최대 100 단계의 시험 조건을 자동 실행 단독 시험 (MANUAL) : TC, PCC, METER 각 측정을 단독 실행 | ||
| 메모리 | 시험 조건 | AUTO : 최대 100 단계의 시험 조건을 최대 100대로 (합계 단계는 500까지) MANUAL : 최대 100 가지 시험 조건을 기억 | |
| 시험 결과 | 시험 종료시의 판정 결과 출력 중에 저장 여부를 선택할 수 AUTO : 최대 50 프로그램 분 시험 결과를 기록 할 수 MANUAL : 최대 50 시험 분의 시험 결과를 기록 가능 | ||
| 기타 기능 | ||
| 측정 값 환산 (CONV) | 측정 전류 값을 미리 설정 한 전원 전압의 값으로 변환 | |
| 설정 범위 : 80.0V ~ 300.0V, OFF 기능있어 | ||
| MEASURE MODE | 측정 값을 다음 동작 선택 | |
| NORM : 측정 기간 동안의 측정 값을 표시 | ||
| MAX : 측정 기간 동안의 측정 값의 최대 값을 표시 | ||
| 전원 정역 단계 선택 (POL) | NORM : 긍정적 인 상 연결, REVS : 역상 연결 | |
| 단일 고장 선택 (COND) | NORM : 정상 FLT NEU : 중립 측 단선, FLT PE : 보호 접지선 단선 | |
| 접지 확인 | TC (EncLiv, EncNeu) 시험시, 인클로저가 접지하는 경우 CONTACTFAIL 발생 | |
| MEASURE CHECK | 측정 단자 A, B 사이의 측정 기능을 확인하여 이상이 있으면 PROTECTION 상태에 | |
| 전원 전압 측정 | 측정 범위 : 80.0V ~ 250.0V, 분해능 : 0.1V 정확도 : ± (3 % of rdng + 1V) | |
| 전원 전류 측정 | 측정 범위 : 0.1A ~ 15.00A, 해상도 : 0.01A 정확도 : ± (5 % of rdng + 30mA) | |
| 전력 측정 (유효 전력) | 측정 범위 : 10W ~ 1500W | |
| 정확도 (전원 전압 80V 이상, 부하 역률 1로) : ± (5 % of rdng + 8W) | ||
| 시스템 클럭 (CAL PROTECT) | 기록 | 항목 : 교정 날짜, 시험 실시 일, 수 일 : 2099 년까지 |
| 교정 기간 관리 | 교정 기간을 설정 가능 기한이 지나면 전원을 켤 때 알림 ON : PROTECTION 상태로 (계측기 사용은 불가), OFF : 경고 | |
| 보호 동작 | 릴레이 동작 이상, 과부하, 오버 레인지, 측정 검사 기능 내장 전지 조각 등 | |
| 인터페이스 | ||
| RS-232C | D-Sub 9 핀 커넥터 (EIA-232D를) 전송 속도 : 9800/19200/38400bps (개인용 컴퓨터와의 연결은 "9 핀 메스메스 리버스"케이블을 사용) | |
| GPIB | IEEE Std.488-1978을 준수합니다. (SH1, AH1, T6, TE0, L4, LE0, SR1, PP0, DC1, DT0, C0, E1) | |
| USB | USB Specification2.0 | |
| REMOTE | 6 핀 MINIDIN 커넥터 (HP21-TOS (별매 옵션) 전용) | |
| SIGNAL I / O | 25 핀 D-Sub 커넥터 | |
| 일반 | ||
| 측정 단자 | 정격 전압 / 전류 | A-B 단자 간 : 250V, 단자 - 샤시 사이 : 250V, 100mA |
| 측정 범주 | CAT II | |
| 사용 단자 표시 | 측정에 유효한 단자를 LED 램프로 표시 | |
| 환경 | 사양 보증 범위 | 온도 : 5 ℃ ~ 35 ℃, 습도 : 20 % rh ~ 80 % rh (결로 없음) |
| 작동 범위 | 온도 : 0 ℃ ~ 40 ℃, 습도 : 20 % rh ~ 80 % rh (결로 없음) | |
| 저장 범위 | 온도 : -20 ℃ ~ 70 ℃, 습도 : 90 % rh 이하 (결로 없음) | |
| 설치 장소 | 실내, 고도 2000m까지 | |
| 전원 | 입력 전원 | 입력 전압 : 85Vac ~ 250Vac 주파수 : 50/60Hz 소비 전력 : 최대 70VA |
| AC LINE (EUT 용) | 정격 출력 용량 : 1500VA, 최대 전류 : 15A, 돌입 전류 : 최대 70Apeak (20ms 이내) | |
| 절연 저항 | 30MΩ 이상 (500Vdc) (AC 라인 오버 샤시 동안 측정 단자 결과물 동안) | |
| 내전압 | 1390Vac, 2 초 / 20mA 이하 (AC 라인 오버 샤시 사이) | |
| 접지 연속성 | 25Aac/0.1Ω 다음 | |
| 안전 (* 1) | 다음의 지침 및 표준의 요구 사항에 적합 저전압 지침 2006/95/EC, EN61010-1 (Class Ⅰ, Pollution degree 2) | |
| 전자기 적합성 (* 1 * 2) | 다음의 지침 및 표준의 요구 사항에 적합 EMC 지령 89/336/ECC, EN61326, EN61000-3-2, EN61000-3-3 적용 조건 : 본 제품에 연결하는 케이블 및 전선은 모든 3m 미만을 사용 테스트 리드는 부속품을 사용 | |
| 외형 치수 질량 | 320 (345) W × 88 (105) H × 270 (330) Dmm 약 5kg | |
| 부속품 | 테스트 리드 1 조 (TL21-TOS : 적흑 각 1 개, 악어 클립 부착) 플랫 프로브 1 매 (FP01-TOS), 휴즈 2 개 (15A, EUT 전원용) 취급 설명서 1 권, 회로 원리 그림 씰 1 개의 전원 코드 2 개 (본체 용 EUT AC 라인 입력 용) | |
· 예열 시간은 30 분 이상합니다.
· rdng는 판독 값 set은 설정 값 EUT는 피 시험기를 각각 나타냅니다. * 1. 특주품, 개조 품에는 적용되지 않을 수 있습니다. * 2. 패널 CE 마킹 표시가있는 제품에 한합니다. * 3. 가장 큰 범위를 설명하고, 측정 회로망 (네트워크)에 의해 범위가 다릅니다. * 4. 가장 큰 범위를 설명하고, 측정 회로망 (네트워크)에 의해 범위가 다릅니다. 또한 FIX 레인지시의 UPPER 설정 범위와 각 범위의 대응을 기재하고 있습니다.
