표준 30 채널에서도 콤팩트한 사이즈
● 유닛 증설 60 채널에서도 A4 플러스 사이즈
● 불시의 정전시에도 데이터를 보호
● USB 메모리, CF 카드에 직접 저장
● USB 2.0, 100BASE-TX LAN 표준 탑재
● 5.7 인치 TFT 컬러 액정을 탑재
<이런 용도로 사용할 수 있습니다>
● 연료 전지 부재 개발, 에너지 분야
● JIS 자동차 진동 규격에 준거. 차내에서의 데이터 수집
● 설비의 보수 · 점검
● 전자 제품의 평가
구입 후에 측정 채널 수를 증설할 필요성이 발생해도 대응 가능합니다.
기본 장비의 채널 수는 30ch. 15ch 입력 유닛을 2대까지 증설하여 최대 60ch까지 확장 가능합니다.(전 채널 절연 입력)
또한 8ch 펄스/디지털 입력을 탑재.
각 채널 펄스/디지털을 선택할 수 있습니다.
*본체 기본 유닛부는 분리할 수 없습니다.
하이브리드 자동차 등 전자화 된 자동차의 개발은 급변하는 부하에 대응 가능한 측정 능력을 요구합니다.
1~15ch 측정까지는 10ms이므로 급변하는 부하 양상도 확실히 포착할 수 있습니다.
16~30ch 측정에서도 20ms에서 샘플링 가능합니다.
* 31~60ch 측정시에는 50ms로 샘플링됩니다.
연료 전지에 한정되지 않고, 예를 들면 건물의 UPS(무정전 전원 공급 장치)용 배터리 등 셀이나 패키징된 배터리가 중첩 접속된 상태에서 다점 측정이 이루어집니다.
이 경우 각 입력 채널간 및 대지간에는 중첩된 만큼의 고전압이 부하됩니다.
범용 장치는 채널 간 최대 전압이 DC300 V로 고내압 사양이기 때문에 안전한 측정이 가능합니다.(전압/온도 유닛은 DC250 V)
※ 채널 간은 반도체 릴레이로 절연하고 있습니다.
낙뢰 서지 등 제품 사양을 초과하는 전압이 채널 사이에 인가될 경우 반도체 릴레이의 합선 고장 가능성이 있으므로, 절대 사양을 넘는 전압이 인가되지 않도록 주의하시기 바랍니다.
컴퓨터 측정에 대응하는 전용 프로그램 "Logger Utility"가 제공됩니다.
데이터를 실시간으로 PC에 기록.
측정 중에도 과거 데이터를 확인할 수 있습니다.
PC와 로거는 USB 또는 LAN선으로 접속할 수 있습니다.

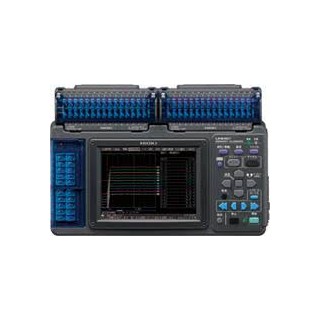

| MEMORY HiLOGGER LR8400 Series | |
| 유니버설 유닛 LR8501 ※ 유닛의 조합은 기종에 따라 다릅니다. ※ 각 입력과 본체간 절연 | [채널수] 아날로그 15 ch 스캐닝 절연입력 (4 극 누름 버튼 단자대) [전압 측정범위] ±10 mV ~ ±100 V, 1-5 V, 분해능: 500 nV ※ 채널간, 본체간 절연 [열전대 측정범위] -200˚C ~ 2000˚C, 열전대 (K, J, T등), 분해능 0.01˚C ※ 채널간, 본체간 절연 [측온저항체 측정범위] -200˚C ~ 800˚C, 분해능 0.01 ˚C ※ 채널간은 비절연 [저항 측정범위] 0Ω ~ 200Ω, 분해능 0.5 mΩ ※ 채널간은 비절연 [습도 측정범위] 5.0 ~ 95.0 % rh, 분해능 0.1 % rh ※ 채널간, 본체간 비절연 [채널간 최대전압] DC 300 V [최대 입력전압] DC ±100 V [대지간 최대전압] AC, DC 300 V |
| 전압ㆍ온도유닛 LR8500 ※ 유닛의 조합은 기종에 따라 다릅니다. ※ 각 입력과 본체간 절연 | [채널수] 아날로그 15 ch 스캐닝 절연입력 (2 극 M3 나사 조임식 단자대) [전압 측정범위] ±10 mV ~ ±100 V, 1-5 V, 분해능: 500 nV ※ 채널간, 본체간 절연 [열전대 측정범위] -200 ˚C ~ 2000 ˚C , 열전대 (K, J, T등), 분해능 0.01 ˚C ※ 채널간, 본체간 절연 [측온저항체] [저항] 기능 없음 [습도 측정범위] 5.0 ~ 95.0 % rh, 분해능 0.1 % rh ※ 채널간, 본체간 비절연 [채널간 최대전압] DC 250 V [최대 입력전압] DC ±100 V [대지간 최대전압] AC, DC 300 V |
| 펄스/디지털 입력부 | [채널수] 펄스 입력 8ch 또는 디지털입력 8ch (각 채널마다 펄스/디지털을 선택 가능, 펄스입력의 채널은 모두 본체와 GND 공통) [펄스 적산] 0 ~ 1000 M 펄스(무전압 a접점,오픈 컬렉터 또는 전압 입력), 분해능 1펄스 [회전수 카운트] 0 ~ 5000 /n (r/s) f.s. 1 range (적산과 동일한 입력신호), 분해능 1/n (r/s) ※ n은 1 회전 당 펄스 수로 1 ~ 1000 [디지털입력] 기록간격마다 1/0을 기록 [채널간 최대전압] 비절연 [최대입력전압] 0 ~ 50 V |
| 기록 간격 | 10 ms ~ 50 ms, 100 ms ~ 1 시간, 19설정 (기록간격마다 모든 입력채널을 고속스캔) ※ 10ms ~ 50ms은 채널수에 제한있음 |
| 디지털 필터 | OFF/ 50 Hz/ 60 Hz (컷오프주파수를 자동설정) |
| 메모리 용량 | 내부 8 M words, CF카드/USB 메모리 (HIOKI 정품 CF카드만 동작보증) |
| LAN 인터페이스 | 100BASE-TX, 기능: 부속 소프트웨어/통신 커맨드를 통한 데이터수집, FTP 서버/클라이언트, HTTP 서버, 이메일 ※ LAN 통신은 본체 Ver. 1.20이상에서만 지원 |
| USB 인터페이스 | USB 2.0 시리즈 미니 B×1 기능: 부속 소프트웨어 / 통신 커맨드를 통한 데이터 수집, CF카드 내의 데이터를 PC로 전송 |
| 표시체 | 5.7형 TFT 컬러 액정(640 × 480 도트) |
| 기능 | CF카드/ USB메모리에 실시간 저장, 수치/파형연산 등 Numerical value calculations, Waveform calculations, and others |
| AC 전원 | [AC 어댑터] 9418-15 (AC 100 ~ 240 V , 50/60 Hz), 70VA Max.(AC 어댑터 포함), 24VA Max.(본체만) |
| DC 전원 | [배터리팩] Z1000 /연속 사용시간 5 hr(23℃참고값), 7VA Max. [외부전원] DC 10 ~ 28 V, 24VA Max.(접속 코드는 별도문의) |
| 치수 및 질량 | 272 W × 182.4 H × 66.5 D mm, [LR8400] 1.8 kg (본체만), [LR8401] 1.7 kg (본체만), [LR8402] 1.8 kg (본체만) |
