PCR-LE시리즈는 폐사 PCR(L/LA)시리즈(리니어 앰프방식)의 흐름을 계승한 고성능, 다기능형 교류전원입니다. 고품질의 안정화 전원으로서의 이용은 물론, 광대역에 자유롭게 파형 제어할 수 있는 리니어 앰프방식의 특성을 활용한 다양한 응용이 가능합니다. 특히, 「신에너지 분야」라고 불리는 태양광, 풍력, 연료전지, 가스엔진이라고 한 분산형 발전의 「계통연계시험」에서의 중핵장치로서 부하장치와 전력 애널라이저 등과 연계한 시험시스템의 구축이 가능합니다. 또한 다양한 옵션류를 조합함으로써 저주파 이뮤니티시험과 각종 전원 환경시험에도 대응합니다. 또한 병렬, 단상 3선, 삼상 운전 옵션에 의해 단상으로 27kVA, 단상 3선으로 54kVA, 삼상으로 81kVA까지 확장할 수 있으므로 대규모의 EMC 사이트용 전원과 대용량화하는 산업용 에어컨의 시험용 전원으로서 이용할 수 있습니다.
| 전압 | A C 단상 : 1~150V (L레인지) , 2~300V (H레인지) D C 단상 : ±1.4~±212V (L) , ±2.8~±424V (H) |
|---|---|
| 전류 | A C 단상 : 60A (L) , 30A (H) D C 단상 : 42A (L) , 21A (H) |
| 전력 | A C 단상 : 6kVA D C 단상 : 4.2kW |
| 주요기능 | 각종 전원 변동 및 전원 이상 라인 시뮬레이션, 시퀀스 동작 단상 3선, 삼상 시스템 가능 (옵션) 용량 확장 가능 (최대 단상 27kVA, 단상 3선 54kVA, 삼상 81kA) (옵션) 출력 AC, DC, AC+DC 모드 |
| 통신인터페이스(AC Power) | RS232C(기본),USB(옵션),LAN(옵션),GPIB(옵션) |
| 출력(AC Power) | 단상,단상 3선 |
| 주파수(AC Power) | 999.9Hz |

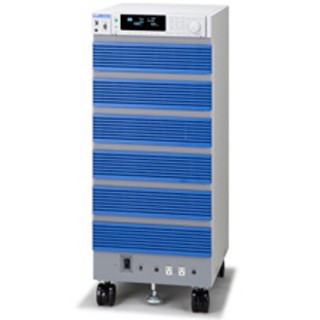

| 제품설명 | 동작범위 : 1~300V / 0~60A / 6kVA PCR-LE는 고속 리니어 앰프 방식의 고성능, 다기능형 교류 전원공급기 입니다. |
| 항목 / 형명 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE |
| 입력 정격 (AC 실효치) | |||||||
| 전압 | 85Vac ~ 132Vac/170Vac ~ 250Vac * 1 | 170Vac ~ 250Vac ★ | |||||
| 상수 | 단상 | 삼상 ★ | |||||
| 주파수 | 47Hz ~ 63Hz | ||||||
| 피상 전력 | 약 0.96kVA | 약 1.9kVA | 약 3.7kVA | 약 5.6kVA | 약 7.5kVA | 약 11kVA | 약 16kVA |
| 역률 * 2 | 0.97 (TYP 값) | ||||||
| 최대 전류 * 1 | 11.3A/5.5A | 22A/10.8A | 44A/21.5A | 66A/32A | 88A/43A | 64A | 55A ★ |
| 출력 정격 (AC 실효치) | |||||||
| 전압 (출력 L / H 범위) | 1V ~ 150V/2V ~ 300V | ||||||
| 분해능 | 0.1V | ||||||
| 전압 설정 정확도 (출력 L / H 레인지) * 3 | ± (0.3 % of set + 0.6V) | ||||||
| 최대 전류 * 4 | 5A/2.5A | 10A/5A | 20A/10A | 30A/15A | 40A/20A | 60A/30A | 90A/45A |
| 상수 | 단상 | ||||||
| 전력 용량 | 500VA | 1kVA | 2kVA | 3kVA | 4kVA | 6kVA | 9kVA |
| 최대 피크 전류 * 5 | 최대 전류 (실효치)의 4 배 (TYP 값) | ||||||
| 최대 역 조류 * 6 | 최대 전류 (실효 값)의 30 % | ||||||
| 부하 역률 | 0 ~ 1 (推相 또는 늦게 단계) * 4 | ||||||
| 주파수 | 1Hz ~ 999.9Hz | ||||||
| 분해능 | 0.01Hz (1.00Hz ~ 100.0Hz), 0.1Hz (100.0Hz ~ 999.9Hz) | ||||||
★ PCR9000LE는 삼상 4 선 (400V) 입력 타입도 있습니다. 삼상 4 선 (400V) 입력의 경우 상 전압 208V ~ 254V (선간 전압 360V ~ 440V), 최대 전류는 27.2A됩니다.
| 항목 / 형명 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE |
| 정격 출력 DC 모드 | |||||||
| 전압 (출력 L / H 범위) | 1.4V ~ 212V/2.8V ~ 424V | ||||||
| 분해능 | 0.1V | ||||||
| 전압 설정 정확도 (출력 L / H 레인지) * 7 | ± (0.05 % of set + 0.05/0.1V) | ||||||
| 최대 전류 * 8 | 3.5A/1.75A | 7A/3.5A | 14A/7A | 21A/10.5A | 28A/14A | 42A/21A | 63A/31.5A |
| 최대 순간 전류 * 9 | 최대 전류 (실효치)의 3.6 배 | ||||||
| 전력 용량 | 350W | 700W | 1.4kW | 2.1kW | 2.8kW | 4.2kW | 6.3kW |
| 출력 전압 안정도 | |||||||
| 전원 변동 * 10 | ± 0.1 % 이내 | ||||||
| 부하 변동 (출력 L / H 레인지) * 11 | ± 0.1V 이내 / ± 0.2V 이내 | ||||||
| 출력 주파수 변동 * 12 | FAST : ± 0.2 % 이내 | - | |||||
| MEDIUM : ± 0.3 % 이내 | |||||||
| 리플 노이즈 : DC 모드 (5Hz ~ 1MHz 성분) | 0.15Vrms 다음 | 0.2Vrms 다음 | 0.25Vrms 다음 | ||||
| 주위 온도 변화 * 13 | 100ppm / ℃ (TYP 값) | ||||||
| 출력 주파수 안정도 출력 전압 파형 왜율, 출력 전압 응답 속도, 효율 | |||||||
| 출력 주파수 안정도 * 14 | ± 5 × 10 -5 이내 | ||||||
| 설정 정확도 : ± 1 × 10 -4 | |||||||
| 출력 전압 파형 왜율 * 15 | FAST : ± 0.2 % 이하 | - | |||||
| MEDIUM : ± 0.3 % 이하 | |||||||
| 출력 전압 응답 속도 * 16 | FAST : 20μs (TYP 값) | - | |||||
| MEDIUM : 30μs (TYP 값) | |||||||
| 효율 * 17 | 54 % 이상 / 56 % 이상 | 55 % 이상 / 57 % 이상 | 58 % 이상 | ||||
| 항목 / 형명 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE |
| 지시계 (형광 표시 관 표시) | |||||||
| 전압계 * 18 | 분해능 : 0.1V | ||||||
| 정확도 : ± (1 % of rdng + 2 digits) (10V ~ 424V, 상온에서) | |||||||
| 전류계 * 18 | 해상도 : 0.01A | 분해능 : 0.1A | |||||
| 정확도 : ± (1 % of rdng + 2 digits) (정격 최대 전류의 5 %에서 최대 정격 전류 상온에서) | |||||||
| 전력계 * 19 | 해상도 : 0.1W/1W | 해상도 : 1W | |||||
| 정확도 : ± (1 % of rdng +3 digits) (정격 출력 용량의 10 %에서 최대 정격 전력 용량, 부하 역률 1 상온에서) | |||||||
| BNC 단자 | |||||||
| SEQ TRIG OUT * 20 | 펄스 폭 약 10μs, 오픈 콜렉터 출력, +5 V 약 10kΩ에서 풀업 직렬 저항 약 220Ω 최대 싱크 전류 10mA, BNC 커넥터 | ||||||
| SEQ STAT OUT * 20 | 단계 시간 출력, 오픈 콜렉터 출력, +5 V 약 10kΩ에서 풀업 직렬 저항 약 220Ω 최대 싱크 전류 10mA, BNC 커넥터 | ||||||
| SEQ TRIG IN * 20 | 동작 펄스 폭 10μs 이상, 포토 커플러 입력 드라이브 전압 5V 직렬 저항 약 470Ω, 7mA 소스 활성, BNC 커넥터 | ||||||
| * 1 | 입력 100V 계 / 200V 계 |
| * 2 | 출력 전압 100V/200V 출력 전압 100V/200V 출력 전류 정격 부하 역률 1, 출력 주파수 40Hz ~ 999.9Hz의 경우 |
| * 3 | 출력 주파수 45Hz ~ 65Hz, 무부하 상온에서 |
| * 4 | 출력 전압 1V ~ 100V/2V ~ 200V, 부하 역률 0.8 ~ 1 시간 |
| 출력 전압 100V ~ 150V/200V ~ 300V의 경우에는 출력 전압으로 출력 전류를 감소 | |
| 부하 역률이 0 ~ 0.8의 경우에는 부하 역률에 의해 출력 전류를 감소 | |
| 출력 주파수가 1Hz ~ 40Hz의 경우, 출력 주파수는 출력 전류를 감소 | |
| * 5 | 콘덴서 인풋 형 정류 부하에 (그러나 정격 출력 전류의 실효 값에 의해 제한) |
| * 6 | 출력 전압 100V/200V 출력 주파수 40Hz ~ 999.9Hz에서 (역 조류 전류 위상이 출력 전압에 대해 -180 deg의 경우) |
| * 7 | 무부하 상온에서 |
| * 8 | 출력 전압 100V ~ 212V/200V ~ 424V의 경우에는 출력 전압으로 출력 전류를 감소 |
| * 9 | 정격 출력 전류의 실효 값은 제한 |
| * 10 | 정격 범위의 변경에 대해 |
| * 11 | 정격의 0 ~ 100 % 변화에 |
| 출력 전압 80V ~ 150V/160V ~ 300V, 부하 역률 1의 경우. 출력 단자대에서. 응답 모드 FAST 및 MEDIUM에서 | |
| * 12 | 40Hz ~ 999.9Hz에서 |
| 출력 전압 80V ~ 150V/160V ~ 300V, 부하 역률 1의 경우. 200Hz를 기준으로했을 때의 출력 전압 변동. | |
| * 13 | 정격 범위의 변화에 |
| 출력 전압 범위 100V/200V 출력 전류 0A의 경우 | |
| * 14 | 모든 정격 범위의 변화에 |
| * 15 | 출력 전압 80V ~ 150V/160V ~ 300V, 부하 역률 1의 경우 |
| * 16 | 출력 전압 100V/200V 부하 역률 1의 경우 출력 전류 0A ← → 정격 값의 변화에 대해. |
| * 17 | 입력 전압 100V/200V 출력 전압 100V/200V 출력 전류 정격 부하 역률 1, 출력 주파수 40Hz ~ 999.9Hz의 경우 |
| * 18 | 진정한 실효가 표시 크레스트 팩터 3 이하의 파형에서. DC 출력 주파수 40Hz ~ 999.9Hz에서. RMS와 AVE에서 |
| * 19 | 출력 주파수 45Hz ~ 65Hz에서 |
| * 20 | 신호는 출력 단자와 절연되어 있지만 각 신호의 공통은 공통입니다. 또한 논리 설정이 가능합니다. |
| 항목 / 형명 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |
| 일반 | ||||||||
| 절연 저항 | 입력받는 케이스 | 500Vdc, 30MΩ 이상 | 500Vdc, 10MΩ 이상 | |||||
| 출력 조치 케이스 | ||||||||
| 입력 우퍼 출력 사이 | ||||||||
| 내전압 | 입력받는 케이스 | 1.5kVac 1 분 | ||||||
| 출력 조치 케이스 | ||||||||
| 입력 우퍼 출력 사이 | ||||||||
| 회로 방식 | 리니어 앰프 방식 | |||||||
| 환경 조건 | 동작 환경 | 실내 사용, 과전압 카테고리 Ⅱ | ||||||
| 작동 온도 범위 | 0 ℃ ~ +50 ℃ | |||||||
| 저장 온도 범위 | -10 ℃ ~ +60 ℃ | |||||||
| 작동 습도 범위 | 20 % rh ~ 80 % rh (결로 없을 것) | |||||||
| 저장 습도 범위 | 90 % rh 이하 (결로 없을 것) | |||||||
| 고급 | 2000m까지 | |||||||
| 질량 | 약 17kg | 약 35kg | 약 55kg | 약 82kg | 약 96kg | 약 140kg | 약 190kg | |
| 입력 단자 | 인렛 | M4 | M5 | M8 | M8 | M8 | M5 | |
| 출력 단자 | M4 | M4 | M4 | M5 | M5 | M8 | M8 | |
| 부속품 | 전원 코드 | 1 개의 플러그 선 길이 : 3m | 전원 코드는 부속되고 있지 않습니다. 아래의 입력 전원 코드 를 참조하십시오. | |||||
| 중량물 경고 스티커 | - | 1 장 | ||||||
| 사용 설명서 | 1 권 | |||||||
| CD-ROM | 1 장 | |||||||
| 전자기 적합성 (EMC) * 1 * 2 | 다음의 지침 및 표준의 요구 사항에 적합 EMC 지령 2004/108/EC EN61326-1 (ClassA * 3), EN55011 (ClassA * 3, Group1 * 4) EN61000-3-2 * 5, EN61000-3-3 * 5 적용 조건 : 본 제품에 연결하는 케이블 및 전선은 모든 3m 미만을 사용 | |||||||
| 안전 | 다음의 지침 및 표준의 요구 사항에 적합 저전압 지침 2006/95/EC * 2 EN61010-1 Class Ⅰ * 6, Pollution Degree2 | |||||||
