최대 작동 전압 650V에 대응
165W · 330W · 1000W의 3 타입
부스터 (1000W 타입 전용) 연결에서 최대 9kW/450A을 실현
정전류 · 정 저항 · 정전압 · 정 전력 · 정전류 + 정전압 · 정 저항 + 정 전압 모드에 대응
시퀀스 기능 (최대 1024step)
고전압 관측 용 전압 모니터 단자
USB2.0, GPIB, RS-232C 표준 장비
| PLZ164WH | 165W, 5 ~ 650V, 8.25A, 다기능 · 고전압 전자 부하 장치 |
| PLZ334WH | 330W 5V ~ 650V, 16.5A, 다기능 · 고전압 전자 부하 장치 |
| PLZ1004WH | 1000W 5V ~ 650V, 50A, 다기능 · 고전압 전자 부하 장치 |

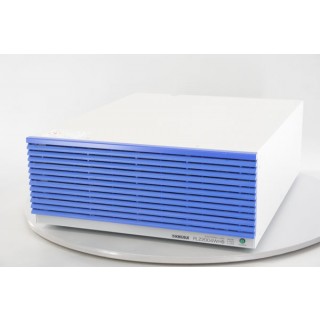

| PLZ2004WHB | 2000W 5V ~ 650V, 100A, PLZ1004WH 용 부스터 |
| PLZ5004WH SR NEW | 5000W 5 ~ 650V, 250A, 스마트 랙 |
| PLZ7004WH SR NEW | 7000W 5 ~ 650V, 350A, 스마트 랙 |
| PLZ9004WH SR NEW | 9000W 5 ~ 650V, 450A, 스마트 랙 |
| PLZ9004WH LP NEW | 9000W 5 ~ 650V, 450A,로드 팩 |
| PLZ11004WH LP NEW | 11000W 5 ~ 650V, 550A,로드 팩 |
| PLZ13004WH LP NEW | 13000W 5 ~ 650V, 650A,로드 팩 |
EV · HEV 높은 전압 변환기.
부스터 대용량을 저가로 실현!
최근 EV · HEV 등의 자동차 전장품 시장, 태양 광, 연료 전지, 이차 전지 등의 신 에너지 시장 이들을 구성하는 각종 장치의 고전압 대용량화가 진행되어, 평가 장치가되는 전자로드 에도 그 대응 요구가 높아지고 있습니다. PLZ-4WH 시리즈는 기존 모델 (PLZ-4W 시리즈)의 뛰어난 조작성을 계승하면서, 최대 동작 전압을 650V로 확장. 또한 부스터 (PLZ2004WHB)를 연결하여 최대 9kW/450A을 공간 절약하고 저가로 제공합니다. 인터페이스도 USB/GPIB/RS-232C 3 종을 표준 장비하고 자동 시험에도 대응합니다.
전면 패널은 당사 다기능 직류 전자 부하 장치 PLZ-4W 전 시리즈 공통이되고 있습니다. 조작성을 통일하는 것으로, 시험의 설정이 쉽고 빠르게 할 수 있습니다.
최대 입력 전압 650V까지 대응 해, EV, HEV 용 차량용 충전기, DC / DC 컨버터, 배터리의 평가 고전압 직류 급전 시스템 용 전력 평가, 유럽 등 삼상 400V 계 입력 전원의 PFC 시험, 또한 이들에게 관련 고전압 부품의 평가 · 시험이 가능합니다. 또한, 고전압뿐만 아니라 동작 영역을 더욱 확대했습니다. (그림 참조) 5V에서 동작 가능하며, 0.5V ~ 5V에서 전류를 감소하고 사용 할 수 있습니다.
절연 전류 모니터 단자에 가세 절연 전압 모니터 단자를 전면 패널에 장착했습니다. 고액의 고전압 프로브를 사용하지 않고 안심하고 오실로스코프 등으로 간이 전압 · 전류 측정이 가능합니다.
USB/GPIB/RS-232C를 표준 장비하고 있기 때문에,
정격
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH |
| 동작 전압 | 5V ~ 650V | ||
| 전류 | 8.25A | 16.5A | 50A |
| 전력 | 165W | 330W | 1000W |
| 최소 작동 전압 ※ 1 | 0.5V | ||
| 로드 오프시의 입력 저항 | 2.21 [MΩ] ※ 2 | ||
※ 1 미터에 전류가 흐르기 시작 최소 전압. 부하 입력 단자에서.
※ 2 동 기종에 의한 병렬 운전의 경우 2.21 / 대수 [MΩ]. PLZ2004WHB 의한 병렬 운전의 경우 2.21 [MΩ].
정전류 (CC) 모드
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | ||
| 작동 범위 | H 레인지 | 0 ~ 8.25A | 0 ~ 16.5A | 0 ~ 50A | |
| M 레인지 | 0 ~ 825mA | 0 ~ 1.65A | 0 ~ 5A | ||
| L 레인지 | 0 ~ 82.5mA | 0 ~ 165mA | 0 ~ 500mA | ||
| 설정 가능 범위 | H 레인지 | 0 ~ 8.6625A | 0 ~ 17.325A | 0 ~ 52.5A | |
| M 레인지 | 0 ~ 866.25mA | 0 ~ 1.7325A | 0 ~ 5.25A | ||
| L 레인지 | 0 ~ 86.625mA | 0 ~ 173.25mA | 0 ~ 525mA | ||
| 분해능 | H 레인지 | 300μA | 1mA | 2mA | |
| M 레인지 | 30μA | 100μA | 200μA | ||
| L 레인지 | 3μA | 10μA | 20μA | ||
| 설정 정확도 | H, M 레인지 | ± (0.2 % of set + 0.1 % of fs ※ 1) | |||
| L 레인지 | 300μA 이상 | ± (0.2 % of set + 0.1 % of fs) | |||
| 300μA 미만 | ± (0.2 % of set + 0.1 % of fs) + Vin ※ 2/2.21 [MΩ] | ||||
| 병렬 운전 | ± (1.2 % of set + 1.1 % of fs ※ 1) | ||||
| 입력 전압 변동 * 3 | H, M 레인지 | 20mA | |||
| L 레인지 | 2mA | ||||
| 리플 | rms ※ 4 | 2mA | 4mA | 12mA | |
| pp ※ 5 | 20mA | 40mA | 120mA | ||
| 병렬 운전 (TYP) | rms ※ 4 | 동종의 병렬 운전에서는 개별 사양 × 대수 PLZ2004WHB 의한 병렬 운전에서는 PLZ1004WH 개별 사양 × (총 전력 용량 / 1kW) | |||
| pp ※ 5 | |||||
※ 1 범위의 풀 스케일 그러나 M 범위는 H 범위의 풀 스케일
※ 2 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압
※ 3 정격 전력 / 650V의 전류에서 입력 전압을 5V에서 650V까지 변화시켰다 때
※ 4 측정 주파수 대역 : 10Hz ~ 1MHz
※ 5 측정 주파수 대역 : 10Hz ~ 20MHz
정 저항 (CR) 모드
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 동작 범위 ※ 1 | H 레인지 | 1.65S ~ 30μS | 3.3S ~ 60μS | 10S ~ 200μS |
| (606.06mΩ ~ 33.333kΩ) | (303.03mΩ ~ 16.666kΩ) | (100mΩ ~ 5kΩ) | ||
| M 레인지 | 165mS ~ 3μS | 330mS ~ 6μS | 1S ~ 20μS | |
| (6.06Ω ~ 333.333kΩ) | (3.03Ω ~ 166.666kΩ) | (1Ω ~ 49.999kΩ) | ||
| L 레인지 | 16.5mS ~ 0.3μS | 33mS ~ 0.6μS | 100mS ~ 2μS | |
| (60.606Ω - 3.333MΩ) | (30.303Ω - 1.666MΩ) | (10Ω - 500kΩ) | ||
| 설정 가능 범위 | H 레인지 | 1.7325S ~ 0 S | 3.465S ~ 0 S | 10.5S ~ 0 S |
| (577.2mΩ ~ OPEN) | (288.6mS ~ OPEN) | (95.23mΩ ~ OPEN) | ||
| M 레인지 | 173.25mS ~ 0 S | 346.5mS ~ 0 S | 1.05S ~ 0 S | |
| (5.772Ω ~ OPEN) | (2.886Ω ~ OPEN) | (952.3mΩ ~ OPEN) | ||
| L 레인지 | 17.325mS ~ 0 S | 34.65mS ~ 0 S | 105mS ~ 0 S | |
| (57.72Ω ~ OPEN) | (28.86Ω ~ OPEN) | (9.523Ω ~ OPEN) | ||
| 분해능 | H 레인지 | 30μS | 60μS | 200μS |
| M 레인지 | 3μS | 6μS | 20μS | |
| L 레인지 | 0.3μS | 0.6μS | 2μS | |
| 설정 정확도 ※ 2 | H, M 레인지 | ± (0.5 % of set ※ 3 + 0.5 % of fs ※ 4) | ||
| L 레인지 | ± (0.5 % of set ※ 3 +0.5 % of fs) + Vin ※ 5/2.21 [MΩ] | |||
| 병렬 운전 (TYP) | ± (1.2 % of set +1.1 % of fs ※ 4) | |||
※ 1 컨덕턴스 [S] = 입력 전류 [A] / 입력 전압 [V] = 1 / 저항 값 [Ω]
※ 2 입력 전류 전환율. 센싱 끝에서
※ 3 set = Vin / Rset
※ 4 M 레인지시는 H 레인지의 풀 스케일
※ 5 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압
정전압 (CV) 모드
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 작동 범위 | H 레인지 | 5V ~ 650V | ||
| L 레인지 | 5V ~ 65V | |||
| 설정 가능 범위 | H 레인지 | 0V ~ 682.5V | ||
| L 레인지 | 0V ~ 68.25V | |||
| 분해능 | H 레인지 | 20mV | ||
| L 레인지 | 2mV | |||
| 설정 정확도 ※ 1 | ± (0.2 % of set + 0.2 % of fs) | |||
| 병렬 운전 (TYP) | ± (0.2 % of set + 0.2 % of fs) | |||
| 입력 전류 변동 ※ 2 | 65mV | |||
※ 1 입력 전압 동작 범위 내에서 원격 감지시 감지 끝에서. 병렬 운전시도 마찬가지.
※ 2 입력 전압 5V 정격 전압의 10 % ~ 100 %의 전류의 변화에 대해 (원격 감지시)
정 전력 (CP) 모드
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | ||
| 작동 범위 | H 레인지 | 16.5W ~ 165W | 33W ~ 330W | 100W ~ 1000W | |
| M 레인지 | 1.65W ~ 16.5W | 3.3W ~ 33W | 10W ~ 100W | ||
| L 레인지 | 0.165W ~ 1.65W | 0.33W ~ 3.3W | 1W ~ 10W | ||
| 설정 가능 범위 | H 레인지 | 0W ~ 173.25W | 0W ~ 346.5W | 0W ~ 1050W | |
| M 레인지 | 0W ~ 17.325W | 0W ~ 34.65W | 0W ~ 105W | ||
| L 레인지 | 0W ~ 1.7325W | 0W ~ 3.465W | 0W ~ 10.5W | ||
| 분해능 | H 레인지 | 10mW | 20mW | 100mW | |
| M 레인지 | 1mW | 2mW | 10mW | ||
| L 레인지 | 0.1mW | 0.2mW | 1mW | ||
| 설정 정확도 | H, M 레인지 | ± (3 % of fs ※ 1) | |||
| L 레인지 | 0.25W 이상 | ± (3 % of fs) | |||
| 0.25W 미만 | ± (3 % of fs + Vin ※ 2/2.21 [MΩ]) | ||||
| 병렬 운전 (TYP) | ± (5 % of fs ※ 1) (at 23 ℃ ± 5 ℃) | ||||
※ 1 M 범위에서 H 범위의 풀 스케일
※ 2 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압
전압계
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 표시 | H 레인지 | 0.00V ~ 650 .. 00V | ||
| L 레인지 | 0.000V ~ 65.000V | |||
| 정확도 | ± (0.1 % of rdng + 0.1 % of fs) | |||
| 병렬 운전 (TYP) | ||||
전류계
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 표시 | H, M 레인지 | 0.0000A ~ 8.2500A | 0.000A ~ 16.500A | 0.00A ~ 50.000A |
| L 레인지 | 0.000mA ~ 82.500mA | 0.00mA ~ 165.00mA | 0.00 mA ~ 500.00mA | |
| 정확도 | H, M, L 레인지 | ± (0.2 % of rdng + 0.3 % of fs ※ 1) | ||
| 병렬 운전 | ± (1.2 % of rdng + 1.1 % of fs ※ 1) | |||
※ 1 M 범위에서 H 범위의 풀 스케일
전력계
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | ||
| 표시 ※ 1 | H, M 레인지 | 0.00W ~ 165.00W | 0.00W ~ 330.00W | 0.0W ~ 1000.0W | |
| L 레인지 | CP 모드 이외 | 0.000W ~ 53.625W | 0.00W ~ 107.25W | 0.0W ~ 325.00W | |
| CP 모드 | 0.0000W ~ 1.6500W | 0.0000W ~ 3.3000W | 0.000W ~ 10.000W | ||
※ 1 전압 표시 값과 전류 표시 값의 곱을보기
스위칭 모드
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 동작 모드 | CC 및 CR | |||
| 듀티 비 설정 | 5 % ~ 95 % ※ 1 0.1 % 단계 | |||
| 주파수 설정 범위 | 1Hz ~ 4kHz | |||
| 주파수 설정 분해능 | 1Hz ~ 10Hz | 0.1Hz | ||
| 10Hz ~ 100Hz | 1Hz | |||
| 100Hz ~ 1kHz | 10Hz | |||
| 1kHz ~ 4kHz | 100Hz | |||
| 주파수 설정 정확도 | ± (0.5 % of set) | |||
※ 1 최소 시간 폭은 50μs입니다. 1kHz ~ 4kHz에서는 최대 듀티 사이클은 그것에 의해 제한됩니다.
슬 루율
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 설정 범위 ※ 1 | H 레인지 | 0.132mA/μs ~ 0.132A/μs | 0.264mA/μs ~ 0.264A/μs | 0.8mA/μs ~ 0.8A/μs |
| M 레인지 | 13.2μA/μs ~ 13.2mA/μs | 26.4μA/μs ~ 26.4mA/μs | 80μA/μs ~ 80mA/μs | |
| L 레인지 | 1.32μA/μs ~ 1.32mA/μs | 2.64μA/μs ~ 2.64mA/μs | 8μA/μs ~ 8mA/μs | |
| 분해능 (설정 범위) | H 레인지 | 50μA (13.2 ~ 132 [mA / μs]) | 100μA (26.4 ~ 264 [mA / μs]) | 300μA (80 ~ 800 [mA / μs]) |
| 5μA (1.32 ~ 13.2 [mA / μs]) | 10μA (2.64 ~ 26.4 [mA / μs]) | 30μA (8 ~ 80 [mA / μs]) | ||
| 0.5μA (0.132 ~ 1.32 [mA / μs]) | 1μA (0.264 ~ 2.64 [mA / μs]) | 3μA (0.8 ~ 8 mA / μs]) | ||
| M 레인지 | 5μA (1.32 ~ 13.2 [mA / μs]) | 10μA (2.64 ~ 26.4 [mA / μs]) | 30μA (8 ~ 80 [mA / μs]) | |
| 0.5μA (0.132 ~ 1.32 [mA / μs]) | 1μA (0.264 ~ 2.64 [mA / μs]) | 3μA (0.8 ~ 8 mA / μs]) | ||
| 0.05μA (13.2 ~ 132 [μA / μs]) | 0.1μA (26.4 ~ 264 [μA / μs]) | 0.3μA (80 ~ 800 [μA / μs]) | ||
| L 레인지 | 0.5μA (0.132 ~ 1.32 [mA / μs]) | 1μA (0.264 ~ 2.64 [mA / μs]) | 3μA (0.8 ~ 8 mA / μs]) | |
| 0.05μA (13.2 ~ 132 [μA / μs]) | 0.1μA (26.4 ~ 264 [μA / μs]) | 0.3μA (80 ~ 800 [μA / μs]) | ||
| 0.005μA (1.32 ~ 13.2 [μA / μs]) | 0.01μA (2.64 ~ 26.4 [μA / μs]) | 0.03μA (8 ~ 80 [μA / μs]) | ||
| 설정 정확도 ※ 2 | ± (10 % of set + 25μs) | |||
※ 1 정전류 모드에서. 정 저항 모드에서는 각 레인지의 최대 슬루 레이트는 1 / 10입니다.
※ 2 정격 전류의 2 % ~ 100 % (M 범위는 20 % ~ 100 %)의 전류 변화에 대에서 10 % ~ 90 %에 도달 할 때까지의 시간.
기타 기능
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 소프트 스타트 | ||||
| 동작 모드 | CC 모드 | |||
| 시간 설정 범위 ※ 1 | 1,2,5,10,20,50,100,200 ms ※ 1 입력 전류가 10 % ~ 90 %에 도달하는 시간 | |||
| 시간 설정 정확도 | ± (30 % of set + 100μs) | |||
| 응답 | ||||
| 응답 속도 | CC / CR 모드 | 4 단계로 전환 가능 (1 / 1, 1 / 2, 1 / 5, 1 / 10) | ||
| CV 모드 | 5 단계로 전환 가능 (100,10,1,1 / 10,1 / 100) | |||
| 원격 탐사 | ||||
| 보증 가능 전압 | 편도 | 2V | ||
| 보호 기능 | ||||
| 과전압 보호 (OVP) | 범위 정격 전압의 110 % | |||
| 과전류 보호 (OCP) | 0.01A 정격 전류의 110 % 또는 각 레인지의 최대 전류의 110 % 로드 해제 또는 제한 선택 가능 | |||
| 과 전력 보호 (OPP) | 정격 전력의 0.1 %에서 110 % 또는 각 레인지의 최대 전력의 110 % 로드 해제 또는 제한 선택 가능 | |||
| 과열 보호 (OHP) | 방열판 온도가 90 ℃에 도달하면로드 해제 | |||
| 저전압 감지 (UVP) | Off 5V ~ 650V로 설정 가능 | |||
| 역접 보호 (REV) | 퓨즈에 의한 다. ALM 발생으로로드 해제 | |||
| 시퀀스 기능 | ||||
| 기본적인 시퀀스 | 동작 모드 | CC, CR, CV, CP | ||
| 최대 스텝 수 | 256 | |||
| 단계 실행 시간 | 1ms - 999h59min | |||
| 시간 분해능 (설정 범위) | 1ms (1ms ~ 1min), 100ms (1min ~ 1h), 1s (1h ~ 10h), 10s (10h ~ 100h), 1min (100h ~ 999h59min) | |||
| 퍼스트 시퀀스 | 동작 모드 | CC, CR | ||
| 최대 스텝 수 | 1024 | |||
| 단계 실행 시간 | 100μs ~ 100ms | |||
| 시간 분해능 | 100μs | |||
| 기타 | ||||
| 경과 시간 표시 | 로드 온에서로드 해제까지의 시간을 측정, On / Off 가능 1s ~ 999h59min59s | |||
| 자동로드 오프 타이머 | 설정 시간 후에 자동으로로드 해제 1s ~ 999h59min59s 또는 Off로 설정 가능 | |||
| 아날로그 외부 제어 (EXT CONT 커넥터) | ||||
| 로드 온 오프 제어 입력 | 논리 레벨 전환, 10kΩ에서 5V로 풀업 (CMOS 레벨 신호) | |||
| 외부 레인지 전환 입력 ※ 1 | 2 비트, 10kΩ에서 5V로 풀업 (CMOS 레벨 신호) | |||
| 트리거 입력 | H를 10μs 이상 입력했을 때 포즈 해제 (5V 계 CMOS 레벨 신호) 100kΩ의 풀다운 | |||
| 외부 알람 입력 | L에서 알람 작동 10kΩ에서 5V로 풀업 (CMOS 레벨 신호) | |||
| 경보 상태 출력 | 경보 (OVP, OCP, OPP, OHP, REV) 작동 및 외부 알람 입력시 온, 오픈 콜렉터 (포토 커플러) ※ 2 | |||
| 로드 온 상태 출력 | 로드 온시 온, 오픈 콜렉터 (포토 커플러) ※ 2 | |||
| 레인지 상태 출력 | 2 비트, 오픈 콜렉터 (포토 커플러) ※ 2 | |||
| 짧은 신호 | 릴레이 접점 출력 (30Vdc/1A) | |||
| 외부 전압 제어 입력 (CC, CR, CV, CP 모드) ※ 3 | CC, CR, CV, CP의 각 모드에서 가능 0 ~ 10V 정격 전류, 정격 전압, 정격 전력의 0 ~ 100 % (CC, CV, CP) 0 ~ 10V에서 최대 저항 값 ~ 최소 저항 값 (CR) | |||
| 외부 저항 제어 입력 (CC, CR, CV, CP 모드) ※ 3 | 0 ~ 10kΩ에서 정격 전류, 정격 전압, 정격 전력의 0 ~ 100 % 또는 100 ~ 0 % (CC, CV, CP) 0 ~ 10kΩ 최대 저항 값 ~ 최소 저항 값 또는 최소 저항 값 ~ 최대 저항 값 (CR ) | |||
| 외부 CV 전압 제어 입력 | 0 ~ 10V 정격 전압의 0 ~ 10 % | |||
| 전류 모니터 출력 | 10V fs (H / L 범위), 1V fs (M 레인지) 출력 임피던스 1kΩ | |||
| 전압 모니터 출력 | 각 레인지의 fs 당 10V 출력 임피던스 1kΩ | |||
| 전면 BNC 단자 | ||||
| 트리거 출력 | 시퀀스 동작, 스위칭 동작, GPIB의 GET 명령 입력시 펄스를 출력 | |||
| 전류 모니터 출력 | 풀 스케일 당 10V (H / L 범위), 풀 스케일 당 1V (M 레인지) | |||
| 전압 모니터 출력 | 각 범위의 풀 스케일 당 6.5V | |||
| 통신 기능 | ||||
| GPIB | IEEE std. 488.1-1987 SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1 SCPI 및 IEEE std. 488.2-1992 사양의 명령 세트에 대응 | |||
| RS232C | D-SUB 9pin (EIA-232-D) 전송 속도 2400/4800/9600/19200bps 데이터 비트 1 정지 비트 1 / 2, 패리티 없음 흐름 제어 Xon / Xoff SCPI 및 IEEE std.488.2-1992 사양의 명령 세트에 지원 | |||
| USB | USB 2.0 12Mbps. USBTMC-USB488 디바이스 클래스에 따라 | |||
※ 1 전면 패널 설정이 H 레인지의 경우에만 유효
※ 2 포토 커플러의 최대인가 전압은 30V 최대 전류는 8mA
※ 3 CP, CV 모드에서는 외부 CV 전압 제어 입력을 사용할 수 없습니다.
일반 사양
| 형명 | PLZ164WH | PLZ334WH | PLZ1004WH | |
| 입력 전압 범위 / 입력 주파수 범위 | 100Vac ~ 240Vac (90Vac ~ 250Vac) 단상 연속 / 47Hz ~ 63Hz | |||
| 소비 전력 | 80VAmax | 90VAmax | 160VAmax | |
| 돌입 전류 ※ 1 | 140Amax | |||
| 보호 도체 전류 (100V, 50Hz시 대표 값) | 600μA | |||
| 동작 온도 범위 / 작동 습도 범위 | 0 ℃ ~ 40 ℃ / 20 % rh ~ 85 % rh (결로 없을 것) | |||
| 저장 온도 범위 / 저장 습도 범위 | -20 ℃ ~ 70 ℃ / 90 % rh 이하 (결로 없을 것) | |||
| 대 접지 전압 | ± 750Vdc | |||
| 절연 저항 | 차 ⇔ 입력 단자 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) | ||
| 차 ⇔ 샤시 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) | |||
| 입력 단자 ⇔ 샤시 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) | |||
| 내전압 | 차 ⇔ 입력 단자 | 1500V Vac 1 분간 이상 없음 | ||
| 차 ⇔ 샤시 | 1500V Vac 1 분간 이상 없음 | |||
| 입력 단자 ⇔ 샤시 | 1000V Vdc 1 분간 이상 없음 | |||
| 외형 치수 (최대 치수) mm | 214.5W × 124 (155) H × 400 (470) Dmm | 429.5 (455) W × 128 (150) H × 400 (470) Dmm | ||
| 질량 | 약 7kg | 약 8kg | 약 16kg | |
| 배터리 백업 | 구성 정보를 백업 | |||
| 부속품 | 전원 코드 1 개 (SVT3 18AWG 3P 플러그 부착 선 길이 2.4m), 부하 입력 단자 커버 1 개, 부하 입력 단자 커버 용 잠금 플레이트 2 개, 부하 입력 단자 용 나사 세트 2 세트, CD-R ※ 2 1 장 설치 가이드 (화 · 영) 1 권, 빠른 참조 (화) 1 권, 빠른 참조 (영어) 1 권 | |||
| 전자기 호환성 ※ 3 | 다음 규격에 적합 Immunity IEC61326-1 : 2006 Class A Emission IEC61326-1 : 2006 Class A IEC61000-3-2 : 2006 + A1 : 2009 + A1 : 2009 IEC61000-3-3 : 2008 | |||
| 안전 ※ 4 | 다음 규격에 적합한 저전압 지침 2006/95/EC EN61010-1 : 2001 | |||
※ 1 100Vac 입력시는 약 70A
※ 2 CD-R 응용 프로그램 및 샘플, 사용자 설명서, 통신 인터페이스 매뉴얼, VISA 라이브러리 (KI-VISA)을수록
※ 3 패널 CE 마킹 표시가있는 모델에만. 특주품, 개조 품에는 적용되지 않습니다.
※ 4 개 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우 안전은 보장되지 않습니다.
정격
| 동작 전압 | 5V ~ 650V |
| 전류 | 100A |
| 전력 | 2000W |
| 최소 작동 전압 ※ 1 | 0.5V |
| 로드 오프시의 입력 저항 | 2.21 [MΩ] ※ 2 |
※ 1 미터에 전류가 흐르기 시작 최소 전압. 부하 입력 단자에서
※ 2 마스터 기 (PLZ1004WH)를 연결 한 상태에서
정전류 (CC) 모드
| 작동 범위 | H 레인지 | 0 ~ 100A |
| M 레인지 | 0 ~ 10A | |
| L 레인지 | 0 ~ 1A | |
| 설정 가능 범위 | H 레인지 | 0 ~ 105A |
| M 레인지 | 0 ~ 10.5A | |
| L 레인지 | 0 ~ 1.05A | |
| 분해능 ※ 1 | H 레인지 | 10mA |
| M 레인지 | 1mA | |
| L 레인지 | 0.1mA | |
| 설정 정확도 ※ 2 | H, M, L 레인지 | ± (1.2 % of set + 1.1 % of fs ※ 3) |
| 리플 ※ 2 | H, M, L 레인지 | PLZ1004WH 개별 사양 × (총 전력 용량 / 1kW) (TYP) |
※ 1 PLZ2004WHB을 1 개 연결했을 때.
※ 2 마스터 기기에 연결 한 상태
※ 3 범위의 풀 스케일 그러나 M 범위는 H 범위의 풀 스케일.
정 저항 (CR), 정전압 (CV), 정 전력 (CP) 모드 설정 정확도
| CR 모드 | H, M, L 레인지 | ± (1.2 % of set + 1.1 % of fs ※ 1) (TYP) |
| CV 모드 | H, L 레인지 | ± (0.2 % of set + 0.2 % of fs) (TYP) |
| CP 모드 | H, M, L 레인지 | ± (5 % of fs ※ 1) 23 ℃ ± 5 ℃에서 (TYP) |
측정 기능
| 전압계 | 정확도 | H, L 레인지 | ± (0.1 % of rdng + 0.1 % of fs) (TYP) |
| 전류계 | H, M, L 레인지 | ± (1.2 % of rdng + 1.1 % of fs ※ 1) (TYP) | |
| 전력계 | 전압계 표시 값과 전류계 표시 값의 곱을보기 | ||
※ 1 M 범위는 H 범위의 풀 스케일.
보호 기능 ※ 1
| 과열 보호 (OHP) | 방열판 온도가 90 ℃에 도달하면로드 해제. 검색시로드 해제 |
| 역접 보호 (REV) | 퓨즈 보호. |
※ 1 기타 보호 기능은 PLZ1004WH에서 감지 작동합니다.
일반 사양
| 입력 전압 범위 | 100Vac ~ 240Vac (90Vac - 250Vac) 단상 연속 | |
| 입력 주파수 범위 | 47Hz ~ 63Hz | |
| 소비 전력 | 200VAmax | |
| 돌입 전류 ※ 1 | 120Amax | |
| 보호 도체 전류 | 600μA (100V, 50Hz 대표 값) | |
| 작동 온도 범위 | 0 ℃ ~ 40 ℃ | |
| 작동 습도 범위 | 20 % rh ~ 85 % rh (결로 없을 것) | |
| 저장 온도 범위 | -20 ℃ ~ 70 ℃ | |
| 저장 습도 범위 | 90 % rh 이하 (결로 없을 것) | |
| 대 접지 전압 | ± 750Vdc | |
| 절연 저항 | 차 ⇔ 입력 단자 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) |
| 차 ⇔ 샤시 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) | |
| 입력 단자 ⇔ 샤시 | 1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하) | |
| 내전압 | 차 ⇔ 입력 단자 | 1500V Vac 1 분간 이상 없음 |
| 차 ⇔ 샤시 | 1500V Vac 1 분간 이상 없음 | |
| 입력 단자 ⇔ 샤시 | 1000V Vdc 1 분간 이상 없음 | |
| 외형 치수 (MAX) / 질량 | 430W × 173 (190) H × 550 (590) Dmm / 약 24kg | |
| 부속품 | 전원 코드 1 개 (SVT3 18AWG 3P 플러그 부착 선 길이 2.4m) 부하 입력 단자 커버 1 개, 부하 입력 단자 커버 용 잠금 플레이트 2 개, 부하 입력 단자 용 나사 세트 2 세트, 취급 설명서 1 권 | |
| 전자기 호환성 ※ 2 | 다음 규격에 적합 Immunity IEC61326-1 : 2006 Class A Emission IEC61326-1 : 2006 Class A IEC61000-3-2 : 2006 + A1 : 2009 + A1 : 2009 IEC61000-3-3 : 2008 | |
| 안전 ※ 3 | 다음 규격에 적합한 저전압 지침 2006/95/EC EN61010-1 : 2001 | |
※ 1 100Vac 입력시는 약 60A
※ 2 패널 CE 마킹 표시가있는 모델에만. 특주품, 개조 품에는 적용되지 않습니다.
※ 3 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우 안전은 보장되지 않습니다
등록된 상품이 없습니다.
상품문의가 없습니다.
