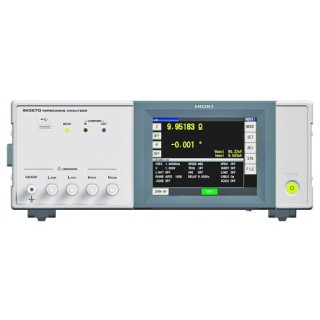

히오키의 LCR 및 임피던스 분석기는 전자 부품 시험에 있어서의 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추고 있습니다. 모델 IM3570은 극도로 낮은 임피던스 반복성 때문에, 예를 들어 기능성 고분자 커패시터 테스트 같은, 몇 밀리 정도의 낮은 ESR 측정을 필요로 하는 응용분야에 사용하기에 이상적인 제품 입니다.
● LCR 측정, DCR 측정, 스윕 측정의 연속 측정과 고속 검사를 1대로 실현
● LCR 모드에서 최속 1.5 ms(1 kHz) 및 0.5 ms (100 kHz)의 고속 측정
● 기본 정확도 ± 0.08 %의 고정밀도 측정
● 압전 소자의 공진 특성 검사, 기능성 고분자 콘덴서의 C-D와 저 ESR 측정, 인덕터(코일ㆍ트랜스)의 DCR와 L-Q 측정 등에 최적
● 아날라이저 모드로 주파수 스윕 측정, 레벨 스윕 측정, 타임 인터벌 측정이 가능
| IMPEDANCE ANALYZER IM3570 | |
| 측정모드 | LCR(LCR측정), 아날라이저(스윕측정), 연속측정 |
| 측정 파라미터 | Z, Y , θ, Rs(ESR), Rp, DCR(직류저항), X, G, B, Cs, Cp, Ls, Lp, D(tan ς), Q |
| 정확도 보증범위 | 100 mΩ ~ 100 MΩ, 12레인지(모든 파라미터는 Z로 규정) |
| 표시범위 | Z, Y, Rs, Rp Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0.00000 [단위] ~ 9.99999G [단위]) Z와 Y는 절대값표시 θ : ± (0.000°~999.999 °), D : ±(0.00000~9.99999) Q : ± (0.00~99999.9), △% : ± (0.0000 %~999.999 %) |
| 기본정확도 | Z ±0.08 % rdg, θ : ±0.05 ° |
| 측정주파수 | 4 Hz~5 MHz(10 mHz ~ 100 Hz 스텝) |
| 측정신호레벨 | 일반모드: V모드, CV모드 : 5 mV ~ 5 Vrms(1 MHz 까지) 10 mV~1 Vrms(1.0001 MHz~5 MHz), 1 mVrms스텝 CC모드 : 10 μA~ 50 mArms(1 MHz 까지) 10 μA-10 mArms(1.0001 MHz~5 MHz) 10 μArms스텝 저임피던스 고정밀도 모드 V모드, CV모드 : 5 mV ~ 1 Vrms(100 kHz까지), 1 mVrms스텝 CC모드:10 μA~ 100 mArms(100 kHz까지의 100 mΩ과 1 Ω레인지), 10 μArms스텝 |
| 출력 임피던스 | 일반모드 : 100 Ω, 저임피던스 고정밀도 모드 : 10 Ω |
| 표시 | 컬러 TFT 5.7인치, 표시 ON/OFF 설정가능 |
| 측정시간 | 0.5 ms (100 kHz, FAST, 디스플레이 OFF, 대표값) |
| 기능 | DC바이어스 측정, 컴퍼레이터, BIN측정(분류기능), 패녈 로드/세이브, 메모리 기능 |
| 인터페이스 | EXT I/O(핸들러), RS-232C, GP-IB, USB통신, USB메모리, LAN |
| 전원 | AC90 ~ 264 V, 50/60 Hz, 150 VA max |
| 치수 및 질량 | 330 W ⅹ 119 H ⅹ 307 Dmm, 5.8 kg |
| 측정 모드 | LCR(LCR 측정), 분석기(스윕 측정), 연속 측정 | |||||
|---|---|---|---|---|---|---|
| 측정 파라미터 | Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항) X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q | |||||
| 측정 범위 | 100 mΩ~100 MΩ, 12 레인지 (모든 파라미터는 Z로 규정) | |||||
| 표시 범위 | Z, Y, Rs, Rp, Rdc X, G, B, Ls, Lp, Cs, Cp : ± (0.000000 [단위] ~9.999999 G [단위] Z,Y만 절대값 표시 θ : ± (0.000 ° ~180.000 °) D : ± (0.000000~9.999999) Q : ± (0.00~99999.99), Δ % : ± (0.0000 % ~999.9999 %) | |||||
| 기본 정확도 | Z : ± 0.08 % rdg. θ : ± 0.05 ° | |||||
| 측정 주파수 | 4 Hz~5 MHz (설정 분해능 5자리 분해능, 단 최소 분해능 10 mHz) | |||||
| 측정 신호 레벨 | 통상 모드 : V 모드, CV 모드 : 5mV~5Vrms (1MHz까지) 10mV~1Vrms (1.0001MHz~5MHz) 1mVrms 단계 CC 모드 : 10μA~50mArms (1MHz까지) 10μA~10mArms (1.0001MHz~5MHz) 10μArms 단계 저 임피던스 고정밀도 모드 V 모드, CV 모드 : 5mV~1Vrms (100kHz까지) 1mVrms 단계 CC 모드 : 10μA~100mArms (100kHz까지의 100mΩ와 1Ω 레인지), 10μArms 단계 | |||||
| 출력 임피던스 | 통상 모드 : 100 Ω, 저 임피던스 고정밀도 모드 : 10 Ω | |||||
| 디스플레이 | 컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능 | |||||
| 측정 시간 | 0.5 ms (100 kHz, FAST, 디스플레이 OFF, 대표값) | |||||
| 기능 | DC 바이어스 측정, 콤퍼레이터, BIN 측정(분류 기능), 패널 로드/세이브, 메모리 기능 | |||||
| 인터페이스 | EXT I / O (핸들러) RS-232C, GP-IB, USB 통신, USB 메모리, LAN | |||||
| 전원 | AC 90~264 V, 60 Hz, 150 VA max | |||||
| 치수 · 질량 | 330W × 119H × 307D mm, 5.8 kg | |||||
| 부속품 | ||||||
