•  DC 정확도 ≤1 %
• ● 프로브 유형 CP3120
• ● 대역폭 (-3dB) DC-70MHz
• ● 입력 전압 110-240VAC (± 10 %)

• ●  최대 출력 전력 50W

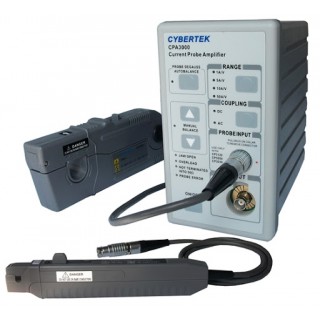

CP3000 / 4000 시리즈 전류 프로브 는 DC와 AC를 동시에 측정 할 수있는 고주파 전류 프로브입니다. 그 특징은 다음과 같습니다 : 전류 파형을 정확하고 빠르게 캡처 할 수있는 고 대역폭, 대부분의 테스트 필드의 요구를 충족하는 일반적인 정확도 1 %의 고정밀, 다양한 범위에서 전류 측정을 용이하게하는 다양한 프로브 사용 가능, 표준 BNC 출력 인터페이스, 모든 제조업체의 오실로스코프와 일치 할 수 있습니다. 스위칭 전원 공급 장치, 모터 드라이버, 전자 정류기, LED 조명 및 새로운 에너지 소스와 같은 설계 및 테스트 애플리케이션에 일반적으로 사용됩니다. 적용 가능한 전류 프로브는 다음과 같습니다.
● CP3120 (30A / 70MHz, CPA3000에 적합)
● CP3050 (50A / 50MHz, CPA3000에 적합)
● CP3030 (150A / 15MHz, CPA3000에 적합)
● CP4040 (500A / 5MHz, CPA4000에 적합)


제품 매개 변수의 측정은 다음 조건에서 얻습니다.
1. 프로브와 증폭기 모두 23 ± 5 ° C의 환경에서 보정되었습니다.
2. 프로브 및 증폭기의 작업 환경은 표 5를 참조하십시오.
3. 전류 프로브와 증폭기 모두 최소 20 분 동안 예열되었습니다.
4. 엔진이 예열 된 후 프로브의 자장이 제거됩니다. 그 후 자동 소자 램프가 깜박이면 소자 및 제로 조정을 수행해야합니다.
5. 50Ω 부하를 증폭기의 출력에 올바르게 연결합니다.

표 1 증폭기 기술 사양
참고 : 1. 정확도가 3 % 이하인 테스트 환경 온도 : 10 ℃ -40 ℃
2. 일반적인 정확도 테스트 환경 온도는 23 ℃ ± 5 ℃입니다.
