■ 주요 특징

GW Instek은 5 개의 모델로 2kHz / 20kHz / 100kHz / 200kHz / 300kHz (최대) 범위에서 0.05 % 기본 정확도로 테스트 주파수 범위를 갖는 새로운 고정밀 LCR 미터 ─LCR-6000 시리즈를 소개합니다. 컴팩트 한 크기의 디자인, 2U 높이 및 1/2 랙은 벤치 탑 또는 시스템 랙에 적합한 최적의 공간 절약형 인 시리즈의 실용적인 기능 중 하나입니다. 풍부한 기능을 갖춘 압축 된 LCR-6000 시리즈는 수동 부품의 각 테스트 단계를 구현하는 데있어 R & D, 생산 테스트, IQC 등을위한 탁월한 도구입니다.

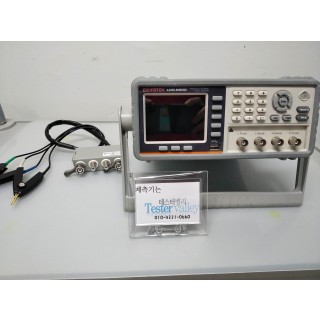

LCR-6000 시리즈는 컴팩트 한 크기로 다양한 기능을 제공합니다. 우선, 전체 시리즈는 3.5 인치 컬러 LCD를 채택하고 풍부한 디스플레이 매개 변수를 갖추고 있습니다. 설정 기준과 측정 결과를 동시에 표시하는 것 외에도이 시리즈는 두 개의 추가 모니터링 매개 변수를 증가시킵니다. 다시 말해, 1 차 / 2 차 및 2 개의 모니터링이라는 4 개의 매개 변수가 화면에 동시에 표시되어 측정 효율을 크게 향상시킵니다. 확대 디스플레이 모드는 측정 결과를 강조 할뿐만 아니라 PASS / FAIL 판정을 제공하여 빠르고 편리한 테스트 결과를 제공합니다.

편의성은 독특한 기능 중 하나입니다. LCR-6000 시리즈에는 전체 주파수 범위와 스팟 인 두 가지 제로 방법이 장착되어 있습니다. 사용자는 전원을 끄지 않고 테스트 픽스처를 변경하지 않고도 제공된 주파수 범위 내에서 주파수를 자유롭게 변경하여 측정을 수행 할 수 있습니다. 이것에 의해, 제로 동작을 반복하여 실행함으로써 엄청난 시간을 절약 할 수있다. 또한 시리즈의 주파수 범위는 연속적이므로 사용자는 정확한 주파수 값을 입력하여 구성 요소에 대해 가장 확실한 테스트를 수행 할 수 있습니다.

LCR-6000 시리즈는 다양한 재료의 측정 요구 사항을 충족하기 위해 다양한 보조 측정 기능도 제공합니다. 예를 들어,이 시리즈는 MLCC의 테스트 전압 요구 사항을 충족시키기 위해 자동 레벨 제어 (ALC) 기능을 제공합니다. 유도 부품 측정을 위해이 시리즈는 조정 가능한 테스트 전류 기능과 DC 저항 측정 기능을 제공합니다. 선택 사양 인 외부 바이어스 전류 어댑터 (± 2.5A)는 측정 요구 사항을 충족시키는 것입니다. 용량 성 구성 요소 요구 사항에 대한 DC 바이어스 전압 테스트와 관련하여이 계열을 사용하면 내부 ± 2.5V 조정 가능 전압 또는 옵션 외부 바이어스 전압 어댑터 (± 45V)를 통해 재료에 대한 검증 측정을 수행 할 수 있습니다. 또한 10 단계의 테스트 기능을 통해 사용자는 테스트 매개 변수 (빈도, LCR-6000 시리즈에는 패널 설정 기준으로 정의 된 10 개의 메모리 세트가있어 사용자가 테스트 기준을 선택하고 반복 설정에서 시간을 절약 할 수 있습니다. 10,000 개의 측정 결과 저장 기능으로 측정 결과를 즉시 쉽게 기록 할 수 있습니다. USB 호스트를 사용하면 시리즈를 PC에 연결하지 않고도 기록 된 결과에 쉽게 액세스 할 수 있습니다. USB 호스트는 또한 사용자가 설정 지침을 컴파일 할 수 있도록 USB가 화면을 검색하고 저장하도록합니다.

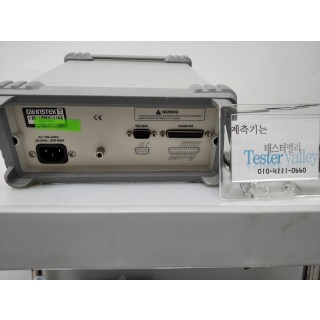

외부 제어를 위해 LCR-6000 시리즈는 처리기 인터페이스를 제공하고 측정 정렬 기능 (9BIN, AUX : 1BIN)과 함께 배치하여 재료를 정렬하기 위해 정렬 기계와의 연결을 용이하게합니다. 원격 제어 및 측정 결과 검색 요구 사항을 위해 LCR-6000 시리즈는 RS-232C를 제공하여 PC 명령을 통한 설정 제어 또는 측정 결과 검색을 지원합니다. 또한 무료 PC 소프트웨어를 사용하면 프로그램 개발 시간을 절약 할 수있는 측정 결과를 즉시 저장할 수 있는 도구를 사용할 수 있습니다.

새로운 컴팩트 LCR-6000 시리즈는 공간의 한계를 효과적으로 개선 할 수 있습니다. 다양한 측정 기능과 디스플레이 방법으로 R & D 요구 사항, 엔지니어링 부서의 구성 요소 평가, 구성 요소 생산을 위한 범주 정렬 요구 사항 및 구성 요소 사양 검증을 위한 IQC를 충족시키는 데있어 CP의 선택 비율이 높아지고 있습니다.
