165W · 330W · 660W · 1000W의 4 타입, 합계 5 모델
0V 입력 대응 (PLZ164WA, PLZ664WA)
최고의 슬 루율 16A/μs (상승 시간 환율 10μs)의 고속 응답
정전류 · 정 저항 · 정전압 · 정 전력 등 6 하나의 동작 모드에 대응
타이머 기능과 시간 · 전압 측정 기능은 배터리의 방전 특성 평가가 가능한
부스터에 의한 대용량화를 실현 (PLZ1004W)
시퀀스 기능 스위칭 기능 탑재 라인업 | PLZ164W | 165W 1.5 ~ 150V, 33A, 다기능 전자 부하 | | PLZ334W | 330W 1.5 ~ 150V, 66A, 다기능 전자 부하 | | PLZ1004W | 1000W, 1.5 ~ 150V, 200A, 다기능 전자 부하 | | PLZ164WA | 165W, 0 ~ 150V, 33A, 다기능 전자 부하 | | PLZ664WA | 660W, 0 ~ 150V, 132A, 다기능 전자 부하 | | PLZ2004WB | 2000W, 1.5 ~ 150V, 400A, PLZ1004W 용 부스터 |
<자매 제품> PLZ-4WL 시리즈0.3V에서 100A를 풀로드 할 저전압 · 고속 대전류 타입 [자세히보기] <자매 제품> PLZ-4WH 시리즈650V까지로드 할 수있는 고전압 유형 [자세히보기]대용량 모델도 있습니다 (스마트 랙 /로드 팩) [자세히보기]
| PLZ5004W SR NEW | 5000W, 1.5 ~ 150V, 1000A, 스마트 랙 | | PLZ7004W SR NEW | 7000W, 1.5 ~ 150V, 1400A, 스마트 랙 | | PLZ9004W SR NEW | 9000W, 1.5 ~ 150V, 1800A, 스마트 랙 | | PLZ9004W LP NEW | 9000W, 1.5 ~ 150V, 1800A,로드 팩 | | PLZ11004W LP NEW | 11000W, 1.5 ~ 150V, 2200A,로드 팩 | | PLZ13004W LP NEW | 13000W, 1.5 ~ 150V, 2600A,로드 팩 |
개요최근의 트렌드 인 '반도체의 저전압 화 · 고속화 "는 파워 부가되는 스위칭 전원, 배터리, DC / DC 컨버터 등에의 요구 인 동시에 시험에 사용되는 전자 부하의 요구 사항도 있습니다. 또한 청정 에너지로서 기대되는 '연료 전지'연구 개발에 있어서는 "0V (제로 볼트)에도 전류가 흐를 수있는 것 '또한 셀을 쌓아온 스택 시험에도 대응할 수있는"용량 확장 성 "을 요구하고 있습니다. 이러한 요구에 부응하는 전자 부하로서 PLZ-4W 시리즈는 개발되었습니다.
PLZ-4W 시리즈는 정전류, 정 저항, 정전압, 정 전력, 정전류 + 정전압, 정 저항 + 정전압의 6 개의 동작 모드를 가지는 고성능 직류 전자 부하 장치입니다.
최고의 슬 루율 16A/μs (* 1)의 고속 응답과 10μA (* 2)의 최소 설정 분해능 외에도 소프트 스타트 기능, 가변 슬 루율 스위칭 기능, ABC 프리셋 메모리, 100 개 설치 메모리, 시퀀스 기능 또한 타이머 기능과 시간 · 전압 측정 기능의 조합에 의해 전지의 방전 특성 평가를 가능하게하는 등 다양한 기능을 제공합니다.
또한 피 시험 물의 출력에 따라 전류 용량이나 전력 용량을 확장하는 기능으로, 마스터 슬레이브 방식에 의한 병렬 운전 (* 3) 외에도 PLZ1004W 내용은 전용 부스터 (PLZ2004WB)를 사용하여 최대 9kW, 1800A 까지 대응 할 수 있습니다.
통신 기능 으로서는, GPIB, RS-232C 및 USB2.0을 표준 장비. 각 인터페이스는 IEEE488.2에 가세 SCPI (Standard Commands for Programmable Instruments : 시험 · 계측 장치 전용으로 고안 된 공통 명령)에도 대응하고 있습니다. * 1 : PLZ1004W
* 2 : PLZ164/164WA의 L 레인지에서
* 3 : 동일한 모델에서 최대 5 대까지 (마스터 1 대 + 슬레이브 4 대) 용도 (예)- 디지털 카메라 용 배터리 CP 펄스 방전에 ...
- 휴대폰 충전 회로의 실 부하 순서에 ...
- 연료 전지 셀 / 스택의 평가에 ...
- 고효율 스위칭 전원의 효율 측정에 ...
- 서버 저전압 대전류 DD 컨버터 평가에 ...
- PDA 용 DD 컨버터의 성능 평가에 ...
- AC 어댑터의 평가에 ...
특징빠른 응답정전류 모드에서는 전류의 상승, 하강 슬 루율에서 최대 16A/μs (PLZ1004W), 상승, 하강 시간 환산으로 약 10μs의 고속 동작이 가능합니다. 직류 전원의 과도 응답 시험이나 의사 부하로 실 부하에 가까운 시뮬레이션이 가능합니다. 고정밀도 · 고분해능3 레인지를 내장하여 넓은 다이나믹 레인지와 높은 정밀도를 양립하고 있습니다. 최대 5 자리수 표시의 전압 · 전류 · 전력 측정 기능과 10μA (PLZ164/164WA의 L 레인지에서) 최소 분해능을 실현하고 있습니다. 가변 슬 루율정전류 모드, 정 저항 모드에서는 전류 슬 루율을 연속 가변 할 수 있습니다. 스위칭 동작시의 배선 인덕턴스에 의한 과도적인 전압 강하 및 정전압 전원 등의 과도 억제 할 수 있습니다. 0V 입력 대응PLZ164WA, PLZ664WA는 입력 전압 0V (제로 볼트) 모델입니다. 연료 전지 단셀 시험에서는 필수의 성능입니다. 또한 저소비 전력화 및 반도체 공정의 미세화를위한 반도체 장치는 점점 저전압 화되고있어 이러한 전원의 평가에 사용하실 수 있습니다. 병렬 운전 및 부스터로 대용량화가 가능동일 모델에서 최대 5 개 (마스터 1 대 + 슬레이브 4 대)까지 병렬 운전이 가능합니다. 또한 PLZ1004W 내용은 전용 부스터 (PLZ2004WB)를 사용하여 최대 9kW, 1800A까지 지원합니다. 부하 시뮬레이션을 가능하게하는 시퀀스 기능시퀀스 기능으로 최소 1ms 간격으로 최대 256 단계의 일반 모드와 최소 25μs 간격으로 최대 1024 단계의 고속 모드 (CC, CR 모드 전용)을 장비하고 있습니다. 외부 컨트롤 기능외부 전압이나 저항에 의한 원격 제어 및 TTL 신호에 의한로드 온 · 오프 전류 모니터 출력 등이 가능합니다. 설치 메모리 기능패널 설정을 저장할 수 있습니다 (최대 100 개). ABC 프리셋 메모리 기능사용 빈도가 높은 3 개의 설정 값을 프리셋 할 수 있습니다. 인터페이스GPIB, RS-232C, USB2.0의 통신 기능을 표준 장비. 조작성, 안전성대형 액정, 아날로그 감각의 로터리 노브 직관적이고 친숙한 디자인으로 높은 조작성을 실현
전면과 후면에 부하 입력 단자를 장비
감열 변속 팬의 채용과 냉각 구조의 추구에 의해 높은 신뢰성과 저소음을 실현
과전류 보호 (OCP), 저전압 보호 (UVP), 역 연결 감지 (REV) 등 6 종의 보호 기능을 장비 사양■ 정격 | 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 작동 전압 (DC) | 1.5V ~ 150V * 1 | 0V ~ 150V * 2 | | 전류 | 33A | 66A | 200A | 33A | 132A | | 전력 | 165W | 330W | 1000W | 165W | 660W | | 최소 시작 전압 * 3 | 0.3V 이상 |
| * 1 : | 스위칭 모드에서 최소 작동 전압 (배선 인덕턴스 성분에 의한 전압 강하 분 포함), 슬 루율 설정 5A/μs 이상에서는 1A/μs 당 0.15V 상승합니다. | | * 2 : | 스위칭 모드에서 최소 작동 전압 (배선 인덕턴스 성분에 의한 전압 강하 분 포함), 슬 루율 설정 5A/μs 이상에서는 1A/μs 당 0.3V 상승합니다. | | * 3 : | 본 기기에 전류가 흐르기 시작 최소 전압 (본 제품은 입력 전압이 약 0.3V 이하이고 입력 전류 범위 정격의 약 1 % 이하로 무 입력 감지를 실시하고 있습니다. 그래서 입력 전압을 0V부터 서서히 올려 갔을 경우, 0.3V를 초과 할 때까지 전류가 흐르기 시작 없습니다. 전류가 일단 레인지 정격의 1 % 이상 흐르면 0.3V 이하에서도 전류를 흘릴 수 있습니다.) |
■ 정전류 모드 (CC)| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 작동 범위 | 레인지 | H | 0A ~ 33A | 0A ~ 66A | 0A ~ 200A | 0A ~ 33A | 0A ~ 132A | | M | 0A ~ 3.3A | 0A ~ 6.6A | 0A ~ 20A | 0A ~ 3.3A | 0A ~ 13.2A | | L | 0A ~ 330mA | 0A ~ 660mA | 0A ~ 2A | 0A ~ 330mA | 0A ~ 1.32A | | 설정 가능 범위 | 레인지 | H | 0A ~ 34.65A | 0A ~ 69.3A | 0A ~ 210A | 0A ~ 34.65A | 0A ~ 138.6A | | M | 0A ~ 3.465A | 0A ~ 6.93A | 0A ~ 21A | 0A ~ 3.465A | 0A ~ 13.86A | | L | 0A ~ 346.5mA | 0A ~ 693mA | 0A ~ 2.1A | 0A ~ 346.5mA | 0A ~ 1.386A | | 분해능 | 레인지 | H | 1mA | 2mA | 10mA | 1mA | 10mA | | M | 0.1mA | 0.2mA | 1mA | 0.1mA | 1mA | | L | 0.01mA | 0.02mA | 0.1mA | 0.01mA | 0.1mA | | 설정 정확도 | 레인지 | H, M | ± (0.2 % of set +0.1 % of fs * 1 ) + Vin * 2 / 500kΩ | | L | ± (0.2 % of set +0.1 % of fs) | | 입력 전압 변동 * 3 | 레인지 | H | 2mA | 4mA | 10mA | 2mA | 8mA | | M | 2mA | 4mA | 10mA | 2mA | 8mA | | L | 0.1mA | 0.2mA | 0.6mA | 0.1mA | 0.4mA | | 리플 | rms * 4 | 3mA | 5mA | 20mA * 6 | 7.5mA | 30mA * 6 | | pp * 5 | 30mA | 50mA | 100mA * 6 | 50mA | 200mA * 6 |
| * 1 : | H 범위의 풀 스케일 | | * 2 : | Vin : 부하 장치의 입력 단자 전압 | | * 3 : | 정격 전력 / 150V의 전류에서 입력 전압을 1.5V ~ 150V까지 변화 시켰을 때 | | * 4 : | 측정 주파수 대역폭 : 10Hz ~ 1MHz | | * 5 : | 측정 주파수 대역폭 : 10Hz ~ 20MHz | | * 6 : | 측정 전류 100A에서 |
■ 정 저항 모드 (CR)| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 동작 범위 * 1 | 레인지 | H | 22S ~ 400μS
(45.455mΩ ~ 2.5kΩ) | 44S ~ 800μS
(22.727mΩ ~ 1.25kΩ) | 133.332S ~ 2.4mS
(7.5mΩ ~ 416.666Ω) | 22S ~ 400μS
(45.455mΩ ~ 2.5kΩ) | 88S ~ 1.6mS
(11.363mΩ ~ 625Ω) | | M | 2.2S ~ 40μS
(454.55mΩ ~ 25kΩ) | 4.4S ~ 80μS
(227.27mΩ ~ 12.5kΩ) | 13.3332S ~ 240μS
(75mΩ ~ 4.1666kΩ) | 2.2S ~ 40μS
(454.55mΩ ~ 25kΩ) | 8.8S ~ 160μS
(113.63mΩ ~ 6.25kΩ) | | L | 0.22S ~ 4μS
(4.5455Ω ~ 250kΩ) | 0.44S ~ 8μS
(2.2727Ω ~ 125kΩ) | 1.33332S ~ 24μS
(750mΩ ~ 41.666kΩ) | 0.22S ~ 4μS
(4.5455Ω ~ 250kΩ) | 0.88S ~ 16μS
(1.1363Ω ~ 62.5kΩ) | | 설정 가능 범위 | 레인지 | H | 23.1S ~ 0S
(43.290mΩ ~ OPEN) | 46.1S ~ 0S
(21.692mΩ ~ OPEN) | 139.9968S ~ 0S
(7.1430mΩ ~ OPEN) | 23.1S ~ 0S
(43.290mΩ ~ OPEN) | 92.4S ~ 0S
(10.822mΩ ~ OPEN) | | M | 2.31S ~ 0S
(432.9mΩ ~ OPEN) | 4.61S ~ 0S
(216.92mΩ ~ OPEN) | 13.99968S ~ 0S
(71.430mΩ ~ OPEN) | 2.31S ~ 0S
(432.9mΩ ~ OPEN) | 9.24S ~ 0S
(108.22mΩ ~ OPEN) | | L | 0.231S ~ 0S
(4.329Ω ~ OPEN) | 0.461S ~ 0S
(2.1692Ω ~ OPEN) | 1.399968S ~ 0S
(714.30mΩ ~ OPEN) | 0.231S ~ 0S
(4.329Ω ~ OPEN) | 0.924S ~ 0S
(1.0822Ω ~ OPEN) | | 분해능 | 레인지 | H | 400μS | 800μS | 2.424mS | 400μS | 1.6mS | | M | 40μS | 80μS | 242.4μS | 40μS | 160μS | | L | 4μS | 8μS | 24.24μS | 4μS | 16μS | | 설정 정확도 * 2 | 레인지 | H, M | ± (0.5 % of set * 3 +0.5 % of fs * 4 ) + Vin/500kΩ | | L | ± (0.5 % of set * 3 +0.5 % of fs) |
| * 1 : | 컨덕턴스 [S] = 입력 전류 [A] / 입력 전압 [V] = 1 / 저항 값 [Ω] | | * 2 : | 입력 전류 전환율. 센싱 끝에서. | | * 3 : | set = Vin / Rset | | * 4 : | H 범위의 풀 스케일 |
■ 정전압 모드 (CV)| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 작동 범위 | 레인지 | H | 1.5V ~ 150V | 0V ~ 150V | | L | 1.5V ~ 15V | 0V ~ 15V | | 설정 가능 범위 | 레인지 | H | 0V ~ 157.5V | | L | 0V ~ 15.75V | | 분해능 | 레인지 | H | 10mV | | L | 1mV | | 설정 정확도 | 레인지 | H, L | ± (0.1 % of set +0.1 % of fs) | | 입력 전류 변동 * 1 | 12mV |
| * 1 : | 입력 전압 1.5V로 정격의 10 % ~ 100 %의 전류의 변화에 대해 (원격 감지시) |
■ 정 전력 모드 (CP)| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 작동 범위 | 레인지 | H | 16.5W ~ 165W | 33W ~ 330W | 100W ~ 1000W | 16.5W ~ 165W | 66W ~ 660W | | M | 1.65W ~ 16.5W | 3.3W ~ 33W | 10W ~ 100W | 1.65W ~ 16.5W | 6.6W ~ 66W | | L | 0.165W ~ 1.65W | 0.33W ~ 3.3W | 1W ~ 10W | 0.165W ~ 1.65W | 0.66W ~ 6.6W | | 설정 가능 범위 | 레인지 | H | 0W ~ 173.25W | 0W ~ 346.5W | 0W ~ 1050W | 0W ~ 173.25W | 0W ~ 693W | | M | 0W ~ 17.325W | 0W ~ 34.65W | 0W ~ 105W | 0W ~ 17.325W | 0W ~ 69.3W | | L | 0W ~ 1.7325W | 0W ~ 3.465W | 0W ~ 10.5W | 0W ~ 1.7325W | 0W ~ 6.93W | | 분해능 | 레인지 | H | 10mW | 10mW | 100mW | 10mW | 20mW | | M | 1mW | 1mW | 10mW | 1mW | 2mW | | L | 0.1mW | 0.1mW | 1mW | 0.1mW | 0.2mW | | 설정 정확도 | 레인지 | H, M | ± (0.6 % of set +1.4 % of fs * 1 ) | | L | ± (0.6 % of set +1.4 % of fs) |
■ 지시계| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 전압계 | 레인지 | H, M | 0.00V ~ 150.00V | | L | 0.000V ~ 15.000V | | 정확도 | ± (0.1 % ofrdg +0.1 % of fs) | | 전류계 | 레인지 | H, M | 0.000A ~ 33.000A | 0.000A ~ 66.000A | 0.00A ~ 200.00A | 0.000A ~ 33.000A | 0.00A ~ 132.00A | | L | 0.00A ~ 330.00mA | 0.00A ~ 660.00mA | 0.0000A ~ 2.0000A | 0.00A ~ 330.00mA | 0.000A ~ 1.3200A | | 정확도 | ± (0.2 % of rdg +0.3 % of fs) | | 전력계 * 1 | 레인지 | H, M | 0.00W ~ 165.00W | 0.00W ~ 330.00W | 0.0W ~ 1000.0W | 0.00W ~ 165.00W | 0.00W ~ 660.00W | | L * 2 | 0.000W ~ 49.500W | 0.000W ~ 99.000W | 0.00W ~ 300.00W | 0.000W ~ 49.50_0W | 0.000W ~ 198.00W | | L * 3 | 0.0000W ~ 1.6500W | 0.0000W ~ 3.3000W | 0.000W ~ 10.000W | 0.0000W ~ 1.6500W | 0.0000W ~ 6.6000W |
| * 1 : | 전압계 표시 값과 전류계 표시 값의 곱을보기 | | * 2 : | CP 모드 이외 | | * 3 : | CP 모드 |
■ 스위칭 모드| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 동작 모드 | CC 및 CR | | 듀티 비 설정 | 5 % ~ 95 % * 1 , 0.1 % 단계 | | 주파수 설정 범위 | 1Hz ~ 20kHz | | 주파수 설정 분해능 | | 1Hz ~ 10Hz | 0.1Hz | | 10Hz ~ 100Hz | 1Hz | | 100Hz ~ 1kHz | 10Hz | | 1kHz ~ 20kHz | 100Hz |
| | 주파수 설정 정확도 | ± (0.5 % of set) |
| * 1 : | 최소 시간 폭은 10μs입니다. 5kHz ~ 20kHz에서 최대 듀테이 비율은 그것에 의해 제한됩니다. |
■ 슬 루율| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 설정 범위 * 1 | 레인지 | H | 2.5mA/μs ~ 2.5A/μs | 5mA/μs ~ 5A/μs | 16mA/μs ~ 16A/μs | 2.5mA/μs ~ 2.5A/μs | 10mA/μs ~ 10A/μs | | M | 250μA/μs ~ 250mA/μs | 500μA/μs ~ 500mA/μs | 1.6mA/μs ~ 1.6A/μs | 250μA/μs ~ 250mA/μs | 1mA/μs ~ 1A/μs | | L | 25μA/μs ~ 25mA/μs | 50μA/μs ~ 50mA/μs | 160μA/μs ~ 160mA/μs | 25μA/μs ~ 25mA/μs | 100μA/μs ~ 100mA/μs | | 분해능 | 다음 | | 설정 정확도 * 1 | ± (10 % of set +5 μs) |
| * 1 : | 정전류 모드에서. 정 저항 모드에서는 각 레인지의 최대 슬루 레이트는 1 / 10입니다. | | * 2 : | 정격 전류의 2 % ~ 100 %의 전류 변화에서 10 % ~ 90 %에 도달하는 시간 |
■ 슬 루율 분해능PLZ164W
PLZ164WA | 설정 | 25μA/μs ~ 250μA/μs | 250μA/μs ~ 2.5mA/μs | 2.5mA/μs ~ 25mA/μs | 25mA/μs ~ 250mA/μs | 250mA/μs ~ 2.5A/μs | | 분해능 | 100nA | 1μA | 10μA | 100μA | 1mA | | PLZ334W | 설정 | 50μA/μs ~ 500μA/μs | 500μA/μs ~ 5mA/μs | 5mA/μs ~ 50mA/μs | 50mA/μs ~ 500mA/μs | 500mA/μs ~ 5A/μs | | 분해능 | 200nA | 2μA | 20μA | 200μA | 2mA | | PLZ664WA | 설정 | 100μA/μs ~ 1mA/μs | 1mA/μs ~ 10mA/μs | 10mA/μs ~ 100mA/μs | 100mA/μs ~ 1A/μs | 1A/μs ~ 10A/μs | | 분해능 | 400nA | 4μA | 40μA | 400μA | 4mA | | PLZ1004W | 설정 | 160μA/μs ~ 1.6mA/μs | 1.6mA/μs ~ 16mA/μs | 16mA/μs ~ 160mA/μs | 160mA/μs ~ 1.6A/μs | 1.6A/μs ~ 16A/μs | | 분해능 | 600nA | 6μA | 60μA | 600μA | 6mA |
■ 소프트 스타트| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 동작 모드 | CC 및 CR | | 시간 설정 범위 | 1,2,5,10,20,50,100,200 ms | | 시간 설정 정확도 | ± (30 % of set +100 μs) |
■ 원격 탐사| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 보상 가능한 전압 | 편도 2V |
■ 보호 기능| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 과전압 보호 (OVP) | 정격 전압의 110 %에서로드 해제 | | 과전류 보호 (OCP) | 0.03A ~ 36.3A | 0.06A ~ 72.6A | 0.2A ~ 220A | 0.03A ~ 36.3A | 0.13A ~ 145.2A | | 또는 각 레인지의 최대 전류의 110 % (로드 해제 또는 제한 선택 가능) | | 과 전력 보호 (OPP) | 0.1W ~ 181.5W | 0.3W ~ 363W | 1W ~ 1100W | 0.1W ~ 181.5W | 0.6W ~ 726W | | 또는 각 레인지의 최대 전력의 110 % (로드 해제 또는 제한 선택 가능) | | 과열 보호 (OHP) | 방열판 온도가 95 ℃에 이르렀을 때,로드 해제. | | 저전압 감지 (UVP) | 검색시로드 해제. (0V ~ 150V 또는 Off로 설정 가능) | | 역접 보호 (REV) | 다이오드와 퓨즈에 의한 다. ALM 발생으로로드 해제. |
■ 시퀀스 기능| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 일반 | 동작 모드 | CC, CR, CV, CP | | 시퀀스 | 최대 스텝 수 | 256 | | 단계 실행 시간 | 1ms ~ 999h59min | | 시간 분해능 | 1ms (1ms ~ 1min) / 100ms (1min ~ 1h) / 1s (1h ~ 10h)
10s (10h ~ 100h) / 1min (100h ~ 999h59min) | | 퍼스트 시퀀스 | 동작 모드 | CC, CR | | 최대 스텝 수 | 1024 | | 단계 실행 시간 | 25μs ~ 100ms | | 시간 분해능 | 25μs (25μs ~ 100μs) / 100μs (100μs ~ 100ms) |
■ 기타 공통 사양| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 경과 시간 표시 | 로드 온에서로드 해제까지의 시간을 측정, On / Off 가능 | | 1s ~ 999h59min59s까지 측정 | | 자동로드 오프 타이머 | 설정 시간 후에 자동으로로드 해제. | | 1s ~ 999h59min59s 또는 Off로 설정 가능 | | 전면 BNC 단자 | 트리거 출력 | 약 4.5V, 펄스 폭 약 2μs 출력 임피던스 약 500Ω.
시퀀스 동작, 스위칭 동작시 펄스를 출력합니다. | | 전류 모니터 출력 | 1V fs (H / L 범위), 0.1V fs (M 레인지) | | 통신 기능 | GPIB | IEEEstd.488.1-1978
SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1
SCPI과 IEEE488.2-1992 명령 세트 호환
전원 스위치 이외의 패널 기능 설정, 측정 값 읽기 가능 | | RS-232C | D-SUB9 핀 커넥터 (EIA-232-D 준수)
전원 스위치 이외의 패널 기능 설정, 측정 값 판독이 가능
SCPI과 IEEE488.2-1992 명령 세트 호환
전송 속도 2400/4800/9600/19200bps
데이터 길이 : 8bit, 스톱 비트 : 1,2 bit, 패리티 비트 : 없음
흐름 제어 : Xon / Xoff | | USB | USB2.0 규격 준수, USBTMC-USB488 디바이스 클래스 사양을 준수
전원 스위치 이외의 패널 기능 설정, 측정 값 판독이 가능한
통신 속도 12Mbps (Full speed) |
■ 일반 사양| 형명 | PLZ164W | PLZ334W | PLZ1004W | PLZ164WA | PLZ664WA | | 입력 전압 범위 | AC100V ~ 240VAC
(AC90V ~ 250V) 단상 연속 | 100V ~ 120V/200V ~ 240V
(AC90V ~ 132V/180V ~ 250V) 단상 | | 입력 주파수 범위 | 47Hz ~ 63Hz | | 소비 전력 | 80VAmax | 90VAmax | 160VAmax | 450VAmax | 1500VAmax | | 돌입 전류 | 45A | 80A | | 작동 온도 범위 | 0 ℃ ~ 40 ℃ | | 작동 습도 범위 | 20 % -85 % RH (비 응축) | | 저장 온도 범위 | -25 ℃ ~ 70 ℃ | | 저장 습도 범위 | 90 % RH 이하 (결로 없을 것) | | 대 접지 전압 | ± 500V | | 절연 저항 | 차 ⇔ 입력 단자 : DC500V, 30MΩ 이상 (주위 습도 70 % RH 이하)
한 다음 ⇔ 샤시 : DC500V, 30MΩ 이상 (주위 습도 70 % RH 이하) | | 내전압 | 차 ⇔ 입력 단자 : AC1500V, 1 분간에서 이상 없음
차 ⇔ 샤시 : AC1500V, 1 분간에서 이상 없음 | | 외형 치수 (mm) | 외형 치수도 참조 | | 질량 | 약 7kg | 약 8kg | 약 15kg | 약 7.5kg | 약 16kg | | 배터리 백업 | 구성 정보를 백업 | | 부속품 | 전원 코드 × 1 개 (SVT318AWG3P 플러그 부착 선 길이 2.4m), 부하 입력 단자 커버 × 1 개, 잠금 플레이트 × 2 개 부속 부하 입력 단자 나사 세트 × 2 조 (볼트, 너트, 스프링 와셔), 취급 설명서 설명서 × 1 권 | | 전자기 적합성 (EMC) * 1 | 다음의 지침 및 표준의 요구 사항에 적합
EMC 지령 89/336/EEC
EN61326 : 1997/A2 : 2001 Emission : Class A Immunity : Minimum immunity test requirement
EN61000-3-2 : 2000, EN61000-3-3 : 1995 / A1 : 2001 | | 안전 * 1 * 2 | 다음의 지침 및 표준의 요구 사항에 적합
저전압 지침 73/23/EEC, EN61010-1 : 2001 Class I Pollution degree 2 |
| * 1 : | 패널 CE 마킹 표시가있는 모델에만. 특주품, 개조 품에는 적용되지 않습니다. | | * 2 : | 본기는 ClassI 기기입니다. 본 기기의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우, 안전은 보장되지 않습니다. |
외형 치수도단위 : mm
기본 성능 · 동작6 개의 동작 모드작동 모드로 정전류 모드, 정 저항 모드, 정전압 모드, 정 전력 모드 정전류 + 정전압 모드, 정 저항 + 정전압의 6 가지 모드를 제공합니다. ● 각 모드의 등가 회로와 동작| 정전류 모드 (CC) |  | | 정 저항 모드 (CR) |  | | 정전압 모드 (CV) |  | | 정 전력 모드 (CP) |  | | 정전류 + 정전압 모드 (CC + CV) |  | | 정 저항 + 정전압 모드 (CR + CV) |  |
0V (제로 볼트) 입력 대응PLZ164WA, PLZ664WA는 입력 전압 0V 모델입니다. 연료 전지 단셀 시험에서는 필수의 성능입니다. 또한 저소비 전력화 및 반도체 공정의 미세화를위한 반도체 장치는 점점 저전압 화되고있어 이러한 전원의 평가에 사용하실 수 있습니다. ※주의 본 제품은 입력 전압이 약 0.3V 이하이고 입력 전류 범위 정격의 약 1 % 이하로 무 입력 감지를하고 있습니다. 따라서 입력 전압을 0V에서 서서히 올려 갔다 경우 0.3V를 초과 할 때까지 전류가 흐르지 않습니다. 전류 범위 정격의 1 % 이상 흐르면 0.3V 이하에서도 전류를 흘릴 수 있습니다. 또한 PLZ164WA 및 PLZ664WA는 내부 바이어스 전원이 탑재되어 있습니다. 스위칭 전원 등 마이너스 출력에서 플러스 출력 다이오드가 배치 된 전원의 경우 프로젝터를로드 온 한 채로 테스트중인 전원의 출력을 취소하면 바이어스 전원에서 다이오드에 전류가 흘러 부하 입력 단자로부터 반전 전압이 발생하고 반대로 연결 알람이됩니다.
가변 슬 루율
슬 루율 가변 의한 전류 파형의 추이과도 응답 시험 등 급격하게 전류를 변화시키는 경우 어느 정도의 경사에서 전류를 변화시키는지를 결정하는 것이 "슬 루율"입니다. 본 제품은 전류 범위에 따라 시간당 전류의 변화율을 설정할 수 있습니다. ※주의 슬 루율 성능은 정격의 2 % ~ 100 %의 전류 변화로 보장되어 있습니다. 또한 최대 상승 시간은 10μs에서 제한을받습니다. 전류 변화를 줄 경우, 상기의 이유로 슬 루율 값이 저장되지 않을 수 있습니다.
고정밀도 · 고분해능3 레인지를 내장하여 넓은 다이나믹 레인지와 높은 정밀도를 양립. 최대 5 자리수 표시의 전압 · 전류 · 전력 측정 기능과 10μA (PLZ164W/164WA의 L 레인지)의 최소 분해능을 실현하고 있습니다. ● 동작 범위 · 분해능 (PLZ164W의 경우) | 모드 | 레인지 | 작동 범위 | 설정 분해능 | | 정전류 모드 | H 레인지 | 0A ~ 33A | 1mA | | M 레인지 | 0A ~ 3.3A | 0.1mA | | L 레인지 | 0A ~ 330mA | 0.01mA | | 정 저항 모드 * | H 레인지 | 22S ~ 400μS | 400μS | | M 레인지 | 2.2S ~ 40μS | 40μS | | L 레인지 | 0.22S ~ 4μS | 4μS | | 정전압 모드 | H 레인지 | 1.5V ~ 150V | 10mV | | L 레인지 | 1.5V ~ 15V | 1mV | | 정 전력 모드 | H 레인지 | 16.5W ~ 165W | 10mW | | M 레인지 | 1.65W ~ 16.5W | 1mW | | L 레인지 | 0.165W ~ 1.65W | 0.1mW |
* 컨덕턴스 [S] = 입력 전류 [A] / 입력 전압 [V] = 1 / 저항 값 [Ω] 제어 · 조작 지원 기능로드 온 · 오프 동작로드 온 · 오프 동작은 정상 작동 외에 다음의 종류가 있으며, 사용 상황에 맞춘 동작을 선택할 수 있습니다. - 로드 켜진 상태에서 시작
- 로드 온의 경과 시간 표시
- 일정 시간 경과 후로드 해제
- 릴레이 등의 외부 신호에 의해로드 온 · 오프
시퀀스 기능임의로 설정 한 시퀀스 패턴을 내장 메모리에 저장할 수 있습니다. 시퀀스 프로그램은 기본적인 순서가 10 개, 패스트 순서가 1 개 저장할 수 있습니다. 각 프로그램은 기본적인 시퀀스가 256 단계, 패스트 시퀀스가 1024 단계 저장할 수 있습니다. 편집은 대형 액정 디스플레이 (LCD)를 보면서 패널보다 할 수 있습니다. ● 기본적인 시퀀스
기본적인 시퀀스각 단계마다 실행 시간을 할당 할 수 있으며, PAUSE 의한 일시 정지 및 외부 트리거 입력에 의한 정지 해제도 설정할 수 있습니다.
● 패스트 시퀀스
퍼스트 시퀀스각 단계를 빠르게 수행합니다. 시간 분해능이 높기 때문에 고속 시뮬레이션이 가능합니다. 각 단계는 일정한 간격으로 1024 단계까지 가능합니다.
| 구성 매개 변수 | 기본적인 시퀀스 | 퍼스트 시퀀스 | | 동작 모드 | CC, CR, CV, CP | CC, CR | | 최대 스텝 수 | 256 | 1024 | | 단계 실행 시간 | 1ms ~ 999h59min | 25μs ~ 100ms | | 시간 분해능 | 1ms (1ms ~ 1min)
100ms (1min ~ 1h)
1s (1h ~ 10h)
10s (10h ~ 100h)
1min (100h ~ 999h59min) | 25μs (25μs ~ 100μs)
100μs (100μs ~ 100ms) |
[관련 제품] 시퀀스 생성 및 제어 소프트웨어 "Wavy"
"Wavy (웨뷔)"은 기 쿠스이 전자 제품 전원 · 부하 장치의 시퀀스 작성을 지원하기위한 소프트웨어입니다. 마우스로 그림 그리기 감각 & 스프레드 시트 감각으로 시퀀스를 만들고 편집 할 수 있습니다. Wavy 체험판 있습니다!
기능 제한없이, 3 주간 시험하실 수 있습니다. 자세한 정보 다운로드는 이쪽 리모트 센싱 기능부하 선의 전압 강하를 보상하고 정확하게 저항, 전압을 설정하고 전압 및 전력을 측정 할 경우에 사용합니다. 특히, 정전압, 정 전력 및 정 저항 모드의 과도 특성이 개선되기 때문에 동작의 안정에도 도움이됩니다. (보상 가능 전압 : 편도 2V) 스위칭 기능
스위칭 기능정전류 모드 및 정 저항 모드에서 최대 20kHz의 스위칭 동작이 가능합니다. 또한 레벨, 주파수, 듀티 사이클 등의 구성 매개 변수는로드 온 중에도 변경할 수 있습니다.
[설정 매개 변수]
- 작동 모드 : CC 및 CR
- 듀티 비 설정 : 5 % ~ 95 %, 0.1 % 단계
- 주파수 설정 범위 : 1Hz ~ 20kHz
- 주파수 설정 분해능 :
- 1Hz ~ 10Hz에서 0.1Hz
- 10Hz ~ 100Hz에서 1Hz
- 100Hz ~ 1kHz에서 10Hz
- 1kHz ~ 20kHz에서 100Hz
- 주파수 설정 정확도 : ± (0.5 % of set)
※ 듀티 비 설정의 최소 시간 폭은 10μs입니다.
소프트 스타트 기능
소프트 스타트 기능정전류 · 정 저항 모드에서 피 시험 장치의 출력 전압이 하강 올라에서의 전류 상승 시간을 가변 할 수있는 기능입니다. 시험하는 기기의 출력 전압의 상승 시간에 맞춰 프로젝터의 상승 시간을 가변 할 수 있기 때문에, 실제 부하에 가까운 시험을 할 수가 있습니다. (소프트 스타트 시간 : 1,2,5,10,20,50,100,200 ms에서 선택 가능)
쇼트 기능
짧은 기능정전류 모드 및 정 저항 모드로 작동하는 동안 즉시 레인지의 최대 전류 (정전류 모드) 또는 최소 저항 값 (정 저항 모드)로 설정할 수 있습니다. 또한 J1 커넥터에 접점 신호가 출력되고 있기 때문에, 외부 릴레이 등을 구동하여 피 시험 기기의 출력을 쇼트 할 수 있습니다.
경과 시간 표시 및 자동로드 오프 타이머
배터리 평가에 편리!경과 시간 표시, UVP (저전압 보호),로드 오프 전압 표시, 자동로드 오프 타이머의 4 가지 기능을 결합하여 배터리의 방전 시험에 편리한 "방전 개시부터 종지 전압까지의 시간 측정"및 " 방전 후 일정 시간 경과 후 폐로 전압 측정 "의 2 개의 시험을 할 수 있습니다.
구성 설정작동 및 통신 환경 등의 설정 기능입니다. 설정은 본 기기의 메모리에 저장되며 전원을 켤 때 호출됩니다. - 병렬 운전 대수 · 마스터 / 슬레이브 설정
- 파워 업로드 온로드 오프
- 전원을 켤 때 키 잠금 켜기, 끄기
- GPIB/RS-232C/USB의 선택
- GPIB 주소
- RS-232C 통신 속도
- 외부 전압을 사용하는 동작 모드
- 로드 온 외부 컨트롤의 극성 (Low / High)
응답 속도 설정본 제품은 입력 전류와 전압을 감지하고 그 값을 부정적 반응 제어함으로써 작동합니다. 그 부정적인 피드백 제어의 응답 속도 (Response)을 아래와 같이 설정할 수 있습니다. 정전류 모드 (정전류 + 정전압 모드) 및 정 저항 모드 (정 저항 + 정전압 모드)로 사용할 수 있습니다. 부하 배선의 길이와 루프의 크기에 의해 일어나는 동작 불안정 등에 대하여 응답 속도를 느리게하여 안정적인 작동을 보장 할 수 있습니다. - 1 / 1 : 보통의 응답 속도
- 1 / 2 : 통상의 2 배 늦어집니다
- 1 / 5 : 통상의 5 배 늦어집니다
- 1 / 10 : 정상 10 배 느려집니다
ABC 프리셋 메모리각 모드의 각 범위별로 A, B, C 3 개의 메모리가 설정 값을 저장할 수 있습니다. 저장된 설정 값은로드 온 중에도 자유롭게 호출 저장할 수 있습니다. 정전류 + 정전압, 정 저항 + 정전압 모드에서는 정전류 및 정전압, 정 저항 및 정전압 모두 메모리 호출 저장할 수 있습니다. 설치 메모리설치 메모리는 아래 설정 값을 100 개까지 저장할 수 있습니다. - 동작 모드 (CC / CR / CV / CP + CV의 유무)
- 저장시 전류 값 / 저항 / 전압 값 / 전력 값
- 범위 설정
- 슬 루율 값
- 스위칭 주파수 / 듀티 비 / 레벨 / 시간
- 보호 설정
- ABC 프리셋 메모리의 내용
풍부한 보호 기능과전류 보호 (OCP),과 전력 보호 (OPP), 과전압 보호 (OVP), 저전압 보호 (UVP), 과열 보호 (OHP) 및 역방향 연결 감지 (REV) 보호 기능을 탑재하고 있습니다. 또한 외부 TTL 신호 입력에 의해로드 오프 "알람 입력 감지"도 갖추고 있습니다. 샘플 프로그램
샘플 프로그램PLZ-4W 시리즈 용 샘플 프로그램을 본 WEB보다 다운로드 할 수 있습니다 (무료). 샘플 프로그램으로 설치 메모리의 내용을 플로피 등의 미디어에서로드하거나 저장하는 유틸리티 소프트 [MEMcopy] 시퀀스 편집 소프트웨어 [StepEdit], 그리고 측정 데이터 수집 및 GUI 리모콘 등 Visual Basic 응용 프로그램 및 소스 코드 [VB 샘플을 다운로드 할 수 있습니다. 이러한 소프트웨어 및 USB 드라이버를 USB 탑재의 Windows 컴퓨터 (98 이상에 해당)에 설치하고 PLZ-4W 시리즈 (본체)와 USB 케이블로 연결하면, 간편하게 측정을 시작할 수 있습니다.
용량 확장부스터
부스터에 의한 대용량화대용량화를 저가로 실현하기 위해 PLZ1004W에는 부스터로 PLZ2004WB을 준비하고 있습니다. 1 대의 PLZ1004W를 마스터기로, 부스터를 최대 4 대까지 병렬 연결할 수 있습니다 (최대 9kW, 1800A). 덧붙여 접속에는 옵션 병렬 케이블 PC02-PLZ-4W와 PC01-PLZ-4W가 연결 대수에 따라 필요합니다.
PLZ2004WB ¥ 550,000 (¥ 577,500)
PC01-PLZ-4W ¥ 2,200 (¥ 2,310)  Amazon 구매
PC02-PLZ-4W ¥ 2,500 (¥ 2,625) Amazon 구매
PLZ2004WB● 부스터 (PLZ2004WB) 사양 - 동작 전압 : 1.5V ~ 150V
- 전류 : 400A
- 전력 : 2000W
- 입력 전원 전압 범위 : 100V ~ 240VAC (90V ~ 250V AC), 단상 연속
- 소비 전력 : 200VAmax
- 무게 : 약 23kg
- 크기 : 429.5W (455) × 128H (150) × 550D (600) mm
※ PLZ2004WB는 PLZ1004W 전용 입니다. 다른 모델과 연결하여 사용할 수 없습니다 병렬 운전
병렬 운전에 의한 대용량화부스터를 사용하지 않는 병렬 운전에서는 마스터기를 포함하여 동일 기종을 최대 5 대까지 병렬 연결할 수 있습니다 (최대 5kW, 1000A). 연결 한 제어 마스터 슬레이브 운전되며, 마스터 기위원회에서 전체 시스템의 제어 및 표시 할 수 있습니다. 덧붙여 접속에는 옵션 병렬 케이블 PC01-PLZ4W가 연결 대수에 따라 필요합니다.
PC01-PLZ-4W ¥ 2,200 (¥ 2,310) Amazon 구매
● 병렬 연결 대수 및 용량 (최대 전류와 최대 전력)
| 슬레이브 기계 | 1 대 | 2 개 | 3 대 | 4 대 | | PLZ164W/PLZ164WA | 66A | 99A | 132A | 165A | | 330W | 495W | 660W | 825W | | PLZ334W | 132A | 198A | 264A | 330A | | 660W | 990W | 1320W | 1650W | | PLZ664WA | 264A | 396A | 528A | 660A | | 1320W | 1980W | 2640W | 3300W | | PLZ1004W | 400A | 600A | 800A | 1000A | | 2000W | 3000W | 4000W | 5000W |
외부 제어
후면 패널GPIB, RS-232C, USB 및 아날로그 입력에 의한 외부 제어가 가능합니다. GPIB, RS-232C 및 USB는 다음 표준을 준수합니다. 또한 외부 아날로그 입력에서 "외부 전압이나 저항에 의한 제어 ','로드 온 · 오프 ','전류 범위 변경", "입력 전류 모니터 출력 '등을 할 수 있습니다.
● 전압 또는 저항에 의한 외부 아날로그 컨트롤
| 제어 방식 | 동작 모드 | 내용 | | 전압 | CC, CP, CV | 0V ~ 10V 변화 범위 정격의 0 % ~ 100 % 변화 | | CR | 0V ~ 10V 변화 범위의 최대 값 ~ 최소값 변화 | | 저항 (비례) | CC, CP, CV | 0Ω ~ 10kΩ 변화 범위 정격의 0 % ~ 100 % 변화 | | CR | 0Ω ~ 10kΩ 변화 범위의 최대 값 ~ 최소값 변화 | | 저항 (반비례) | CC, CP, CV | 10kΩ ~ 0Ω 변화 범위 정격의 0 % ~ 100 % 변화 | | CR | 10kΩ ~ 0Ω 변화 범위의 최대 값 ~ 최소값 변화 |
● 기타 외부 아날로그 컨트롤- 로드 온 · 오프로드 온 · 오프 제어 및 모니터
- 전류 레인지 전환 각 동작 모드의 범위 제어 및 모니터링
- 트리거 입력 시퀀스 동작시의 포즈 (일시 정지) 해제
- 알람 입력 강제 알람 발생
- 전류 모니터 입력 전류 모니터
- 짧은 신호 릴레이 접점 출력
※ 외부 아날로그 입력에 연결 상용 MIL 계 표준 20 핀 커넥터 나 액세서리 키트 (OP01-PLZ-4W)를 사용해주십시오.
OP01-PLZ-4W ¥ 2,500 (세금 포함 ¥ 2,625)
● 인터페이스 표준 규격- IEEE Std 488.2-1992
- IEEE Std 488.1-1987
- TIA/EIA-232F
- SCPI 1999.0
- USB 2.0 (Full Speed)
- USBTMC 1.0
● 인스트루먼트 드라이버당 WEB 사이트 ( 다운로드 서비스 )에서 인스트루먼트 드라이버 (프리웨어) 다운로드 할 수 있습니다. 꼭 활용 해주십시오. 대용량 모델 (스마트 랙 /로드 팩)
PLZ-4W SR / LP 시리즈 NEW대용량 모델의 상식을 바꾸는 "사양 · 가격 · 납기"입니다! ! PLZ-4W SR / LP 시리즈는 PLZ1004W와 부스터를 전용 랙 부품에서 조립 한 대용량 모델입니다. 동작 전압 범위 1.5 ~ 150V, 최대 13kW, 2600A까지 지원합니다.
- 용량 5kW ~ 13kW 2 가지 타입 (SR / LP) 총 6 모델
- 전용 부품의 최적화 설계. 또한 쌍 예, 교정 등 모두가 완료된로 납품되기 때문에, 당일 실행할 수 있습니다.
- 스마트 랙 (SR)의 크기는 다기능 고속 응답 타입의 전자 부하로서 업계 최소 클래스!
- 로드 팩 (LP, 9kW/11kW)는 부스터의 추가 설치가 가능! (* 설치 공사 · 조정은 당사에서)
- AC 전원은 90V ~ 250V 자동 전환 · 15A 이하. 특별한 배선 공사가 필요 없습니다.
- 대용량은 물론, 소용량 입력에서도 사양을 보증 (시험 데이터 표준 첨부)
- 디지털 인터페이스 (USB/RS-232C/GPIB) 표준 장비
- 시퀀스 생성 및 제어 소프트웨어 "Wavy"로 제어 가능
- 안전 (감전 방지)을 최대한 고려하여 부하 입력 단자
- 대전류 대응의 부하 케이블을 옵션으로 준비
- 표준 납기 : 발주 후 2 개월
용도 (예)- 태양 광 패널 평가
- EV 차량 충전기 평가
- 연료 전지 스택 평가
- 하네스 통전에 의한 발열 평가
- 캐패시터 내구 시험
- 산업용 대용량 DC 전원 공급 장치 평가
라인업 가격※ 가격은 당사 표준 가격입니다. (괄호 안은 세금 포함 가격) | 최대 입력 정격 | 5kW | 7kW | 9kW | 11kW | 13kW | | 1000A | 1400A | 1800A | 2200A | 2600A | 스마트 랙
(PLZ-4W SR) |
PLZ5004W SR
¥ 1,980,000
(¥ 2,079,000) |
PLZ7004W SR
¥ 2,480,000
(¥ 2,604,000) |
PLZ9004W SR
¥ 2,980,000
(¥ 3,129,000) | | | 로드 팩
(PLZ-4W LP) | | |
PLZ9004W LP
¥ 3,360,000
(¥ 3,528,000) |
PLZ11004W LP
¥ 3,960,000
(¥ 4,158,000) |
PLZ13004W LP
¥ 4,560,000
(¥ 4,788,000) |
사양 : PLZ-4W SR (스마트 랙) 시리즈 [상세 정보]사양 : PLZ-4W LP (로드 팩) 시리즈 [상세 정보]후면 (DC 입력 단자)
스마트 랙
로드 팩
외형 치수도단위 : mm 옵션 ※ 가격은 당사 표준 가격입니다어플리케이션 소프트웨어 (시퀀스 만들기 및 제어 소프트웨어 "Wavy")Wavy for PLZ4W ¥ 60,000 (세금 포함 ¥ 63,000)컴퓨터에서 쉽게 전류 파형을 시뮬레이션. 측정 데이터 로깅 있습니다. Wavy 체험판 있습니다!
기능 제한없이, 3 주간 시험하실 수 있습니다. 자세한 정보 다운로드는 이쪽 병렬 케이블
PC01-PLZ-4W ¥ 2,200 (¥ 2,310) Amazon 구매
병렬 케이블 (본체 동안 부스터 동안 용 약 30cm)
PC02-PLZ-4W ¥ 2,500 (¥ 2,625) Amazon 구매
병렬 케이블 (본체와 부스터 사이 용 약 45cm)
액세서리 키트
OP01-PLZ-4W ¥ 2,500 (세금 포함 ¥ 2,625)
커넥터, 세미 커버, 핀 × 20
랙 마운트 어댑터 (PLZ164W/PLZ164WA/PLZ334W 용)
KRA3 ¥ 20,000 (세금 포함 ¥ 21,000)
랙 마운트 어댑터 (인치 대응)
KRA150 ¥ 21,000 (세금 포함 ¥ 22,050)
랙 마운트 어댑터 (밀리 대응)
KBP3-2 ¥ 3,500 (세금 포함 ¥ 3,675)
블랭크 (1 / 2 폭)
랙 마운트 브래킷 (PLZ664WA/PLZ1004W/PLZ2004WB 용)
KRB3-TOS ¥ 9,000 (세금 포함 ¥ 9,450)
랙 마운트 브래킷 (인치 대응)
KRB150-TOS ¥ 11,000 (세금 포함 ¥ 11,550)
랙 마운트 브래킷 (밀리 대응)

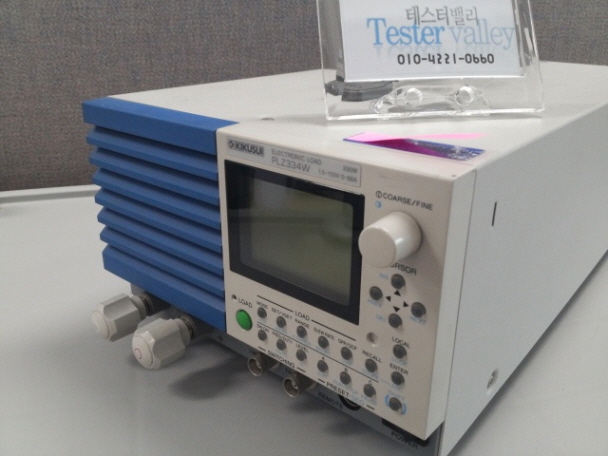

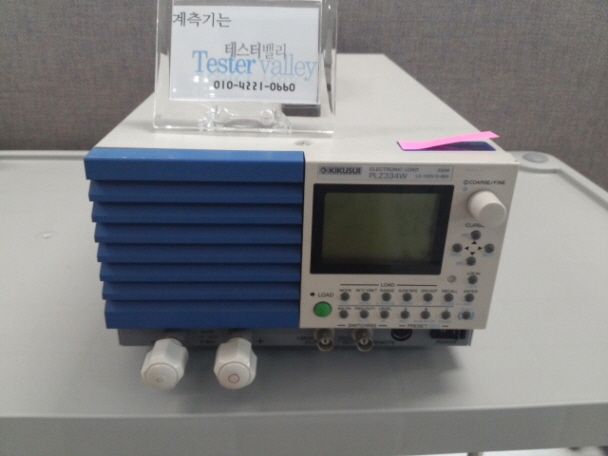

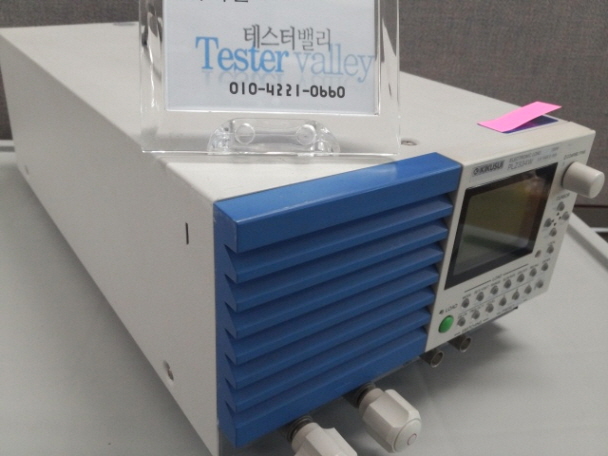

전면 패널 | 유형 I | 유형 II | | PLZ164W | PLZ1004W | | PLZ334W | PLZ664WA | | PLZ164WA |
|
 제어판  | 1 ... | 로터리 노브
이 제품은 로터리 노브를 돌아서 각종 수치 설정합니다. 로터리 노브를 누르면 굵고 미세 조정을 전환 할 수 있습니다. |
|---|
| 2 ... | CURSOR
메뉴 항목을 선택할 때 상하 좌우로 커서를 이동합니다. |
|---|
| 3 ... | LOCAL / LOCK 키 |
|---|
| 4 ... | SHIFT
각 키의 기능을 전환합니다. . |
|---|
| 5 | POWER 스위치
본 기기의 전원 스위치입니다. |
|---|
| 6 ... | REMOTE 커넥터
장래의 기능 확장 용 커넥터입니다. |
|---|
| 7 ... | TRIG OUT 단자
시퀀스 동작시 또는 스위칭 동작시에 펄스 신호를 출력합니다. |
|---|
| 8 ... | IMON OUT 단자
전류를 모니터하기위한 출력 단자입니다. 전압계 나 오실로스코프를 연결하여 전류를 모니터합니다. |
|---|
| 9 ... | DC INPUT (전면 부하 입력 단자)
시험하는 기기와 프로젝터를 간단하고 쉽게 연결할 수 단자입니다. 부하 입력 단자는 후면에 위치하고 전면의 부하 입력 단자와 병렬로 연결되어 있습니다.
단자 볼트 지름 : M6 |
|---|
| 10 ... | MODE / + CV 키 |
|---|
| 11 ... | SET / VSET / MENU 키 |
|---|
| 12 ... | RANGE / VRANGE 키 |
|---|
| 13 ... | SLEW RATE / SHORT 키 |
|---|
| 14 ... | OPP / OCP / UVP 키 |
|---|
| 15 .. | RECALL / STORE 키 |
|---|
| 16 .. | ENTER / ABC 키 |
|---|
| 17 .. | SW ON 키
스위칭 모드를 설정하거나 해제합니다. |
|---|
| 18 ... | FREQ / DUTY / Th / TL 키 |
|---|
| 19 ... | LEVEL / % 키 |
|---|
| 20 ... | A / EDIT 키. |
|---|
| 21 ... | B / RUN / STOP 키 |
|---|
| 22 ... | C / PAUSE 키 |
|---|
| 유형 I | 유형 II | | PLZ164W | PLZ1004W | | PLZ334W | PLZ664WA | | PLZ164WA |
|
| 1 ... | EXT CONT
외부 컨트롤 소스 (전압 또는 저항) 입력 값에 대한 본 기기의 설정 값의 풀 스케일 및 오프셋을 조정하는 가변 저항기입니다. |
|---|
| 2 ... | J1/J2 커넥터
외부 전압 및 저항, 릴레이 접점 등을 이용하여 프로젝터를 외부 제어 신호 입출력 용 커넥터입니다. J1은 외부 컨트롤에 J2는 병렬 운전 용으로 할당되어 있습니다. |
|---|
| 3 ... | 원격 감지 단자
부하 배선의 저항에 의한 전압 강하 보정을 할 때, 감지 선을 연결하는 단자입니다. |
|---|
| 4 ... | DC INPUT (후면 부하 입력 단자)
시험 장비 및 기기를 연결하는 단자입니다. 전면의 부하 입력 단자와 병렬로 연결되어 있습니다.
단자 볼트 지름 : M8 |
|---|
| 5 | GPIB 커넥터
프로젝터를 외부 제어하면 GPIB 케이블을 연결합니다. |
|---|
| 6 ... | RS-232C 커넥터
프로젝터를 외부 제어 할 때 RS-232C 케이블을 연결합니다. |
|---|
| 7 ... | USB 커넥터
프로젝터를 외부 제어 할 때 USB 케이블을 연결합니다. |
|---|
| 8 ... | AC INPUT 커넥터
전원 코드를 연결하는 커넥터입니다. |
|---|
| 9 ... | 공기 배출구
프린터 내부를 냉각하는 냉각 팬은 내부의 공기를 밖으로 배출합니다. |
|---|
|
