중고구입 및 렌탈 문의 : 010-4221-0660
| 작 및 성능 | 측정관경 | 12.7 ~ 7600 mm 외경 |
| 관경두께 | 76.2 mm 까지 측정 가능 | |
| 유량오차 | ± 0.5 % (교정시) | |
| 재현성 | ± 0.1 ~ 0.3 % of reading | |
| 유속범위(양방향) | - 12.2 ~ 12.2 m/s | |
| Rangeability | 400 : 1 | |
| 측정파라미터 | 순시유량, 적산유량, 유속 | |
| * 일반적으로 전단 10D, 후단 5D의 직관부와 0.3 m/s 이상의 유속 필요 | ||
| 본체(Electronics) | 유량측정원리 | Transit-Time(초음파 시간차 방식) |
| 외함 | IP67 | |
| 크기 | 23.8(h) x 13.8(w) x 3.8(d) cm | |
| 1.36 kg | ||
| 화면 | 240 x 200 pixel 백라이트 & LCD 그래픽 디스플레이 | |
| 키패드 | 25-key rubberized tactile membrane 키패드 | |
| 내장배터리 | 충전식 배터리, 9 ~ 11 시간 연속 사용 가능 | |
| 전원 | AC 110/220 V, 50/60 Hz, 0.38 A | |
| 메모리 | Flash memory, 100,000 개 저장 | |
| 작동온도 | -20 ~ 55 ℃ | |
| 보관온도 | -40 ~ 70 ℃ (배터리수명을 위해 35 ℃ 이상의 온도 | |
| 에서 1달 이상 보관하는 것은 비권장) | ||
| 디지털통신 | 적외선통신포트 | |
| 측정관경 | 2 ~ 200 inch 이하 | |
| 초음파 대구경 센서 | 측정가능온도 | -20 ~ 150 ℃ (옵션: -190 ~ 300 ℃) |

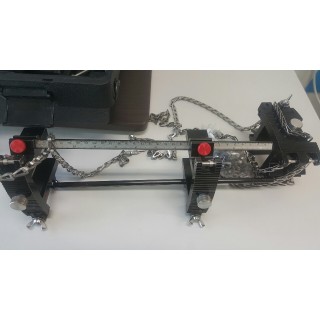

| 고정기 | Stainless steel 체인 또는 스트랩, 2 traverse 24 inch | |
| (옵션: 마그네틱 고정장치, 100 ~ 5000 mm 배관) | ||
| 센서 케이블 | 8 m 동축케이블 with BNC & Lemo 커넥터 | |
| 초음파 소구경 센서 | 측정관경 | 2 inch 이하 |
| 측정가능온도 | -40 ~ 120 ℃ | |
| 고정기 및 케이블 | 일체형 | |
특징

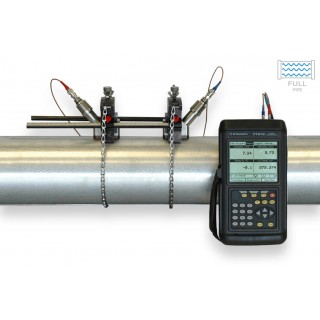

GE Panametrics Clamp-on(외벽부착식) 휴대용 초음파 유량계
측정관경: 12.7~7600mm 외경
-190℃~260℃ 가능
적용분야
상수도 관련분야 누수탐사용, 종이 및 펄프 산업, 농공업 용수 측정, 식품액 및 화학용액 유량 측정, 고형물, 공기방울(10% 이내), 빌딩 내 배관라인 점검(에너지 효율 측정), 선박, 항공기 연료라인 측정, 페인트류, 액화가스, 원유 및 윤활유 유량측정, 방사성 폐수량 측정, 제철소 및 발전소의 냉각수라인 유량 점검.
기능
초음파 시간차 방식(Transit-Time) 원리
쉽게 사용할 수 있는 작고 가벼운 휴대형 초음파 유량계
Liquid 유량 측정과 거의 대부분의 파이프 사이즈와 재질에 측정이 가능
배관의 손상없이 측정 가능한 외벽부착식 센서와 유지보수가 용이
유체성분 및 온도변화에 대해 ATW(오토 트래킹 윈도우) 기능으로 변화하는 유체의 성질을 음속변화로 감지해서 추적
대형 백라이트 LCD 디스플레이 채용
충전용 배터리 팩
유량측정자료 100,000개 저장(32개의 사이트 자료 저장)
적외선 포트를 채용하여 PC와 통신이 가능
* 초음파 대구경센서 측정관경 범위: 2 ~ 200 inch
The Panametrics PT878 clamp-on ultrasonic flow meter is universally regarded as the best portable ultrasonic flow meter and can be used to measure a wide range of clean and dirty liquids, even with some gas bubbles or solids. It can be used on pipes from 0.5 inch to 300 inch (12.7mm to 7.6m) on all metals and most plastics without the need to cut into the pipe.
The PT878 portable ultrasonic flow meter can be set to log up to 100,000 data points which can be downloaded to PC via its USB port . The data can then be exported to csv file and viewed in excel format.
The PT878 portable flow meter is a compact transit time (time of flight) portable flow meter suitable for a wide range of non invasive flow measurement applications. It has a wide range of optional transducers and clamping fixtures to suit all types of rugged industrial environments.
The PT878 clamp on flow meter is an easy to use flow meter which can be easily installed and up and running within minutes. The user simply has to enter the site parameters, clamp the transducers onto the pipe and adjust the spacing.
We have a wide range of clamp-on fixtures and clamp on transducers for sale or purchase. PT878 flow meter rental available.
Manufactured by: GE Panametrics
Model: PT878 Portable Ultrasonic Flowmeter
| Flow Range | -40 to 40 ft/s (-12.2 to 12.2 m/s) biderectional |
| Accuracy | Pipe ID>6 in (150 mm): ±1% to 2% of reading Pipe ID<6 in (150 mm): ±2% to 5% of reading |
| Repeatability | ±0.1% to 0.3% of reading |
| Pipe Size | 0.5 in to 300 in (12.7 mm to 7.6 m) and large |
| Pipe Wall Thickness | Up to 3 in (76.2 mm) |
| Pipe Materials | All metals and most plastics. Consult GE for concrete, composite materials, and highly corroded or lined pipes. |
| Clamp-On Flow Accuracy (Velocity) | Pipe ID>6 in (150 mm): ±1% to 2% of reading typical |
| Datalogging | Memory capacity to log over 100,000 flow data point |
| Output | - One 0/4 to 20 mA current output, 550 W maximum load - One user-selectable pulse (solid state, 5 V maximum) or frequency (5 V square wave, 100 to 10,000 Hz) - Two 4 to 20 mA analog inputs with switchable power supply for loop-powered temperature transmitters vcc |
| Power | Built-in battery with external 12v input, 9 - 11 hours operation |
| Battery Charger Input | 100 to 250 VAC, 50/60 Hz, 0.38 |
| Dimensions | (h x w x d) 9.4 in x 5.5 in x 1.5 in (238 mm x 138 mm x 38 mm) |
| Weight | 3 lb (1.36 kg) |
