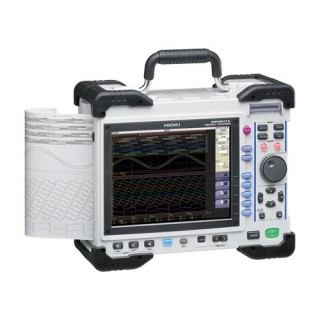

● 5종류의 유닛(unit)을 신규로 추가, 전체 13유닛에 대응
● 발생과 기록의 2가지 역할을 하나의 장비로 구현, 측정한 이상 파형을 재현하여 출력
● 고전압1000V를 직접 입력하여 측정(1MS/s,16bit 분해능(resolving power)
● 20MS/s의 고속 샘플링, ch간 절연
● 아날로그 16ch+로직표준 16ch〜아날로그 10ch+로직 64ch
● 고속 샘플링을 활용한 파형 판정 기능
● 먼지가 잘 들어가지 않는 구조와 기름때에 강한 코팅된 키보드를 적용해 현장에 강함
● 원터치로 1초면 종이를 리필, 빠른 인쇄 50mm/s
| 채널수 | [아날로그 유닛 8대] 아날로그16ch +로직표준16ch [아날로그 유닛 5대+로직유닛 3대] 아날로그10ch + 로직64ch (로직표준16ch+로직유닛48ch) ※아날로그 유닛의 ch와 본체 간에는 절연, 로직 유닛의 ch 및 표준 로직 단자의 ch는 모든 본체와 GND공통 | |||||
|---|---|---|---|---|---|---|
| 측정레인지(20div실물 크기) | 8966 사용시: 5 mV〜20 V/div, 12레인지, 분해능 : 레인지의 1/100 MR8990 사용시: 5 mV〜50 V/div, 5레인지, 분해능 : 레인지의 1/1 000 000 U8974 사용시: 200 mV〜50 V/div, 8레인지, 분해능 : 레인지의 1/1600 | |||||
| 최대 입력전압 | 8966 사용시: DC 400 V, MR8990사용시: DC500 V, U8974 사용시: DC 1000 V | |||||
| 주파수 특성 (-3dB) | 8966 사용시: DC〜5 MHz, MR8990사용시: DC전용 , U8974 사용시: DC〜100 kHz | |||||
| 시간축(메모리 시) | 5µs〜5min/div, 26레인지, 시간축 분해능 100포인트/div, 시간축 확대：×2〜×10의 3단, 압축：1/2〜1/200 000의 16단 | |||||
| 측정기능 | 메모리(고속기록), 레코더 (실시간 기록), X–Y 레코더, FFT | |||||
| 그 외 기능 | 파형 판정 기능 (메모리/ FFT 기능에서) | |||||
| 메모리 용량 | MR8847-51: 총 64MW탑재, 32MW/ch (2ch)〜4MW/ch (16ch) MR8847-52: 총 256MW탑재, 128MW/ch (2ch)〜16MW/ch (16ch) MR8847-53: 총 512MW탑재, 256MW/ch (2ch)〜32MW/ch (16ch) | |||||
| 외부기억장치 | CF카드 슬롯(slot)×1 (2GB까지 ), SSD (option 128GB), USB메모리 (USB 2.0) | |||||
| 기록지 | 216 mm × 30 m, 롤형 감열 기록지, 기록속도: 50 mm/s | |||||
| 디스플레이 | 10.4형 SVGA-TFT컬러 액정(800 × 600도트(dot)) | |||||
| 표시 언어 설정 | 일본어, 영어, 한국어, 중국어 | |||||
| 외부 인터페이스 | [LAN] 100BASE-TX (FTP서버, HTTP서버) [USB] USB2.0 시리즈 A 리셉터클(receptacle)(×1, 시리즈B 리셉터클 ×1 (내장드라이브 또는 CF카드 내의 파일을 PC로 전송, PC제어) | |||||
| 전원 | AC100〜240 V, 50/60 Hz (130 VA max./프린터 사용 시 220 VA max.), DC 10〜28 V (DC전원 유닛 9784 사용 시) | |||||
| 치수/ 질량 | 351W × 261H × 140D mm, 7.6 kg (본체만) | |||||
| 부속품 | ||||||
