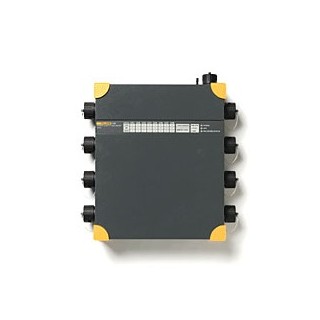

| 측정 기능 개요 | | 통계 평가 | | EN50160 및 DISDIP 표(예: ITIC, CEBEMA, ANSI)에 따른 전력 품질 통계 |
| | 이벤트 목록 | | 상승, 강하 및 정전을 검출하여 이벤트 목록에 저장합니다. 또한 모든 트리거에서 이 목록에 추가된 이벤트를 생성합니다. | | 이벤트 목록에는 이벤트가 발생한 정확한 시간 및 기간과 규모가 표시됩니다. 이러한 이벤트를 여러 속성별로 정렬하여 근본 원인을 추가로 분석할 이벤트를 선택할 수 있습니다. | | 트리거가 발생한 경우 RMS 값, 과전압 및 빠른 과전압을 저장할 수 있습니다. |
| | 연속 기록 | | Fluke 1760은 다음에 대한 해당 최소값 및 최대값과 함께 rms 값을 기록합니다. | | • 전압 | | • 전류 | | • 전력 P, Q, S | | • 역률 | | • kWh | | • 플리커 | | • 불균형 | | • 주파수 | | • 고조파/상호고조파 | | 다음 시간 집계와 함께 지속적으로 기록: | | 일 | | 10 min | | 자유 간격(예: 15분, 2시간) |
| | 트리거되는 기록 | | rms: | 10ms(1/2사이클), 20ms(1사이클), 200ms(10/12사이클) 또는 3 초(150/180사이클) 간에 집계 시간을 조정할 수 있습니다. | | rms 값, 고조파 및 상호고조파 계산은 전력 주파수에 동기적으로 수행됩니다. | | 고조파 및 상호고조파에 대한 기본 집계는 200ms입니다. | | 오실로스코프: | 샘플 속도는 8채널 모두에 대해 10.24kHz입니다. | | 빠른 과전압: | 빠른 과전압의 채널 1-4 FFT에 대해 100kHz~10MHz에서 샘플 속도를 선택할 수 있습니다. |
| | 전원 신호 | | | 온라인 모드 | | 가변 재생율. 이 기능을 사용하여 기기 설정을 확인하고 오실로스코프, 과전압 및 이벤트에 대한 신속한 개요를 제공할 수 있습니다. |
|
| 일반 데이터 | | 고유 불확도 | | | 품질 시스템 | | ISO 9001: 2000에 따라 개발 및 제조 |
| | 환경 조건 | | 작동 온도 범위: | 0°C~+50°C(32°F~+122°F) | | 작업 온도 범위: | -20°C~+50°C(-4°F~+122°F) | | 보관 온도 범위: | 20°C~+60°C(-4°F~140°F) | | 기준 온도: | 23°C ± 2K(74°F ± 2 K) | | 기후 등급: | B2(IEC 654-1), -20°C~+50°C(-4°F~+122°F) | | 최대 작동 고도: | 2000m: 최대 600V CAT IV *, 전원공급장치: 300V CAT III 5000m: 최대 600V CAT III *, 전원공급장치: 300V CAT II
* 센서에 따라 다름 |
| | 기준 조건 | | 환경 온도: | 23°C ± 2K(74°F ± 2K) | | 전원공급장치: | 230V ± 10% | | 전원 주파수: | 50 Hz/60 Hz | | 신호: | 선언된 입력 전압Udin | | 평균: | 10분 간격 |
| | 하우징 | | | EMC | | 방출: | IEC/EN 61326-1에 따른 Class-A | | 차단: | IEC/EN 61326-1 |
| | 전원 공급장치 | | 범위: | AC: 83V~264V, 45~65Hz | | DC: 100V~375V | | 안전: | IEC/EN 61010-1 2nd edition | | 300 V CAT III | | 전력 소비량: | 최대 54VA | | 배터리 팩: | NIMH, 7.2V, 2.7Ah | | 전원공급장치 고장 시 내부 배터리가 최대 40분간 전원 공급을 유지합니다. 그 이후 또는 배터리 방전 시에는 Fluke 1760이 꺼지며, 전압이 다시 공급되는 즉시 마지막 설정으로 측정을 계속합니다. 사용자가 배터리를 교체할 수 있습니다. |
| | 디스플레이 | | Fluke 1760에는 8채널의 상태, 위상 시퀀스, 전원공급장치(주 전원 또는 배터리), 메모리 사용량, 시간 동기화 및 데이터 전송에 대한 LED 표시기가 있습니다. | | 전원 LED: | • 영구 조명: 주 전원에서 일반 전원 공급 | | • 꺼짐: 정전 시 내부 배터리를 통해 공급 | | 채널 LED | 채널당 3색 LED: | | • 과부하 조건 | | • 저부하 조건 | | 공칭 범위의 신호 수준 |
| | 데이터 메모리 | | | 메모리 모델 | | | 인터페이스 | | 이더넷(100MB/s), Windows® 98/ME/NT/2000/XP RS 232와 호환, RS 232를 통해 외부 모뎀 사용 |
| | RS 232의 전송 속도 | | | 치수 | | 325mm x 300m x 65mm(2.8 x 11.8 x 2.6인치) (HxWxD) |
| | 중량 | | 약 4.9kg(10.8lb) (액세서리 제외) |
| | 보증 | | | 교정 간격 | | Class-A의 경우 1년 권장, 그 밖의 경우 2년 |
|
| 신호 조절 | | 50Hz 시스템의 범위 | | 50Hz ± 15%(42.5Hz~57.5Hz) |
| | 60Hz 시스템의 범위 | | | 해상도 | | | 50Hz 전원 주파수의 샘플링 주파수 | | 10.24kHz, 샘플링 속도는 주 전원 주파수에 동기화됨 |
| | 주파수 측정 불확도 | | | 내부 시계 불확도 | | | 측정 간격 | | IEC 61000-4-30 Class-A에 따른 간격 값 집계 | | 최소, 최대값: | 1/2사이클(예: 50Hz에서 10ms rms 값) | | 과전압: | 샘플 속도 채널당 100kHz~10MHz |
| | 고조파 | | IEC 61000-4-7:2002에 따름: 200ms |
| | 플리커 | | EN 61000-4-15:2003에 따름: 10분(Pst), 2시간(Plt) |
|
| 측정 입력 | | 입력 수 | | 전압 및 전류 측정에 대한 갈바닉 절연 입력 8개 |
| | 센서 안전 | | | 기본 안전 | | | 공칭 전압(rms) | | | 범위(피크 값) | | | 과부하 용량(rms) | | | 전압 상승 속도 | | | 입력 저항 | | | 입력 정전 용량 | | | 입력 필터 | | 각 채널에는 패시브 로우 패스 필터, 앤티 앨리어싱 필터 및 16비트 A/D 변환기가 있습니다. 모든 채널은 일반적인 석영 제어 클럭 펄스와 동기식으로 샘플링됩니다. | | 필터는 과전압을 방지하며, 신호 상승 속도를 제한하고, 고주파수 구성 요소 및 특히 A/D 변환기 샘플링 속도의 절반을 초과하는 노이즈 전압을 80dB로 줄여 매우 큰 진폭 범위에서 측정 오류를 최소화합니다. 이는 변환기 출력에서의 과전압과 같은 극단적인 작동 조건에서도 유효합니다. |
|
| 불확도 | | 기준 조건에서의 불확도 | | 전압 센서를 포함하는 불확도는 IEC 61000-4-30 Class-A를 준수합니다. 모든 전압 센서는 최대 5kHz에서 DC에 적합합니다. | | 센서 1000V | Udin = 480V 및 600V P-N에서 0.1% | | 센서 600V | Udin = 230V P-N에서 0.1% |
| | 고조파에 대한 고유 불확도 | | EN 61000-4-7:2002에 따른 Class I |
| | 기준 조건 | | 23°C ± 2K(74°F ± 2K), RH 60% 미만 | | 예열된 기기 3시간 초과 | | 전원공급장치: 100V~250V ac |
| | 온도 추이 | | | 노화 | | | 공통 모드 거부 | | | 온도 추이 | | 온도를 통한 증폭 변화: 0.005%/K 미만 |
| | 노화 | | | 노이즈 | | | DC | |
|
|
| |
