미터가 모든 위험 요소를 측정하는 동안 가벼운 PPE를 착용하고 안전한 거리에서 휴대폰으로 측정값 판독
휴대폰과 클라우드에 바로 결과 기록
Fluke 376 FC의 로깅 기능을 이용해 다른 작업을 수행하면서 간헐적 오류 파악
이메일을 통해 현장에서 보고서를 작성 및 공유하거나, ShareLive™ 영상 통화로 실시간 대화

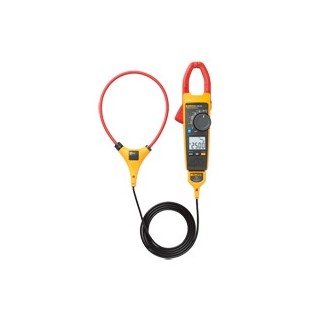

iFlex 플렉시블 전류 프로브가 측정 범위를 2500A AC까지 확장하여 좁은 공간에 있는 대형 도체에 접근 가능(포함)
TPAK 자석 걸이 스트랩(포함)
정확한 모터 드라이브 측정을 위한 통합 VFD 저역 필터
노이즈를 필터링하고 회로 보호에 표시된 대로 정확히 모터 시동 전류를 캡처하는 독점적인 돌입 측정 기술
CAT IV 600 V/CAT III 1000 V 안전 등급
3년 제품 보증
휴대용 소프트 케이스
측정 능력
1000 A AC 및 DC 전류 측정
iFlex 플렉시블 전류 프로브 사용 시 2500A AC 전류 측정
1000 V AC 및 DC 전압 측정
비선형 신호의 정확한 측정을 위한 True-RMS AC 전압 및 전류
측정턱 및 iFlex를 사용해 최대 500Hz의 주파수 측정
연속성 검출 기능과 함께 최대 60kΩ까지 저항 측정
변동을 자동으로 캡처하는 최소, 최대, 평균 및 돌입 기록
다른 액세서리와 상호 작용할 수 있는 500mV DC 측정 범위
1000μF의 정전 용량 측정
일반 사양
측정턱을 통해 측정하는 AC 전류
범위
999.9 A
분해능
0.1 A
정확도
2% ±5자리(10Hz~100Hz)
2.5% ±5자리(100Hz~500Hz)
파고율(50Hz/60Hz)
500A에서 3
600A에서 2.5
C.F.가 2를 초과하는 경우 2% 추가
플렉시블 전류 프로브를 통해 측정하는 AC 전류
범위
2500A
분해능
0.1A(≤ 600A)
1A(≤ 2500A)
정확도
3% ±5자리(5 – 500Hz)
파고율(50/60Hz)
1100A에서 3.0
1400A에서 2.5
2500A에서 1.42
C.F.가 2를 초과하는 경우 2% 추가
위치 감도
i2500-10 Flex
i2500-18 Flex
A
최적과의 거리
12.7mm(0.5인치)
35.6mm(1.4인치)
오류
±0.5 %
±0.5 %
B
최적과의 거리
20.3mm(0.8인치)
50.8mm(2.0인치)
오류
±1.0 %
±1.0 %
C
최적과의 거리
35.6mm(1.4인치)
63.5mm(2.5인치)
오류
±2.0 %
±2.0 %
측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다.
DC 전류
범위
1000 A
분해능
0.1 A
정확도
2% ±5자리
AC 전압
범위
1000V
분해능
0.1V/600.0V
1 V/1000 V
정확도
1.5% ±5자리(20Hz~500Hz)
DC 전압
범위
1000V
분해능
0.1V/600.0V
1 V/1000 V
정확도
1% ±5자리
mV DC
범위
500.0mV
분해능
0.1mV
정확도
1% ±5자리
측정턱을 통해 측정하는 주파수
범위
5.0Hz~500.0Hz
분해능
0.1Hz
정확도
0.5% ±5자리
트리거 레벨
5Hz~10Hz, ≥10A
10Hz~100Hz, ≥5A
100Hz~500Hz, ≥10A
플렉시블 전류 프로브를 통해 측정하는 주파수
범위
5.0Hz~500.0Hz
분해능
0.1Hz
정확도
0.5% ±5자리
트리거 레벨
5Hz~20Hz, ≥25A
20Hz~100Hz, ≥20A
100Hz~500Hz, ≥25A
저항
범위
60kΩ
분해능
0.1Ω(≤600Ω)
1Ω(≤6000Ω)
10Ω(≤60kΩ)
정확도
1% ±5자리
정전 용량
범위
1000μF
분해능
0.1μF(≤ 100μF)
1μF(≤ 1000μF)
정확도
1% ±4자리
기계 사양
터미널과 접지 사이의 최대 전압
1000V
배터리
2AA, NEDA 15A, IEC LR6
작동 온도
-10°C-+50°C
보관 온도
-40°C-+60°C
작동 습도 - 비응축(< 10°C)
≤90% RH(10°C~30°C에서)
≤75% RH(30°C~40°C에서)
≤45% RH(40°C~50°C에서)
작동 고도
3000m
보관 고도
12,000m
크기(길이 x 너비 x 높이)
249 x 85 x 45mm
중량
395g
측정턱 입구
34mm
플렉시블 전류 프로브 지름
7.5mm
플렉시블 전류 프로브 케이블 길이 (전기 커넥터 방향)
1.8m
안전
IEC 61010-1, 공해 지수 2
IEC 61010-2-032: CAT III 1000V / CAT IV 600V
IEC 61010-2-033: CAT III 1000V / CAT IV 600V
IP 등급
IEC 60529: IP30, 비작동
무선 주파수 인증 FCC ID
T68-FBLE IC:6627A-FBLE
전자기파 적합성(EMC)
국제
IEC 61326-1: 휴대용, 전자기 환경, IEC 61326-2-2
CISPR 11: Group 1, Class A
Group 1: 장비는 자체 내부 기능에 필요한, 전도적으로 커플링된 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다.
Class A: 장비는 가정용 외의 다른 모든 용도로 적합하며 주거용 건물의 저전압 전력 공급 네트워크에 직접 연결할 수 있습니다. 장비에는 방사성 장해 및 전도로 인해 기타 환경에서 전자기 호환성을 확인하는 데 있어 잠재적인 문제가 있을 수 있습니다. 이 장비를 테스트 대상에 연결하면 CISPR 11에서 요구하는 레벨을 초과하는 방사가 발생할 수 있습니다.
대한민국(KCC)
Class A 장비(산업 방송 및 통신 장비)
Class A: 장비는 산업 전자파 장비의 요구 조건을 충족하며 판매자 또는 사용자는 이에 주의해야 합니다. 본 장비는 기업 환경 용도이며 가정에서는 사용할 수 없습니다.
