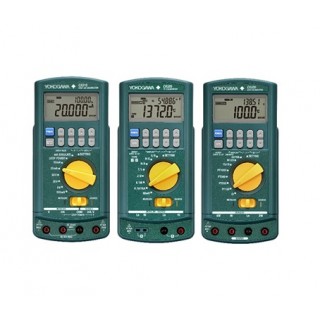

CA300 시리즈는 고확도의 소스 및 측정용 휴대용 켈리브레이터로서
온도 컨트롤러, 온도 트랜스미터, 온도 센서, 기타 제조 라인이나 플랜드 산업용 기자재 등
프로세스 장치 등의 유지 보수 및 점검 용으로 사용하는 측정기 입니다.
3 종류의 모델, CA310, CA320, CA330 이 준비되어 있습니다.
사용자 친화적인 디자인을 통해 매우 손쉽게 사용이 가능합니다.
서브 디플레이
서브 디스플레이는 Span%, 전압이나 저항의 소스값을 메인 디스플레이가 측정값을 보여주는 동안에도 표시하여 줍니다.
2종류의 전원 방식 지원
CA300 시리즈는 AA 건전지 와 AC Adapter 를 지원합니다.
Step Sweep 기능
0% ~ 100% 까지의 Span을 25% step으로 나눌수 있어, 효율적인 운영이 가능합니다. 필드 기기에 다양한 반응 속도로 대응이 가능합니다.( 15/ 30/ 45/ 60 sec )
Manual Step 기능
0% ~ 100%의 span 을 25% step으로 수동으로 나눌 수 있습니다.
Linear Sweep 기능
0% ~ 100% 까지 연속으로 소싱이 가능하며, 선형성 테스트 및 확인이 가능합니다. Sweep 시간은 15/ 30/ 45/ 60 sec 중 선택이 가능합니다.
Span Check 기능
원터치로 0% ↔ 100% 의 소스 스위칭이 가능합니다. 이 기능을 통해 밸브의 Open, Close 상태의 검사 및 조정이 가능합니다.
20mA SIMULATE

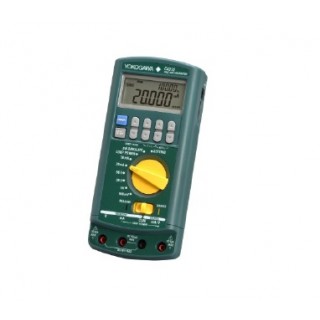

CA310은 외부 소스(Distributor)로 부터의 전류 신호를 싱크하면, 트랜스미터를 시뮬레이팅하여 loop check 를 수행하는 것이 가능합니다. 설정된 소스 4 – 20mA 를 확도 0.015%로 출력할 수 있습니다.
Two-wire 트랜스미터 Loop Check
DC mA 신호는 트랜스미터에 24V DC 파워를 공급하게 되면 측정할 수 있습니다. DC mA 측정과 영점 확인을 0.015% rdg 로 구현이 가능합니다. 250옴의 통신 저항이 내장되어 있어, 기존에 들고다니던 HART, BRAIN 통신용 외부 저항이 없이도 단말기 와의 접속이 가능하도록 도와줍니다.
TC SIMULATE

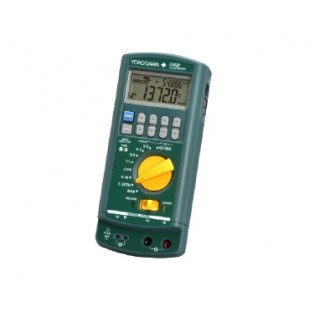

CA320은 16 종류의 Thermocouple(TC)에 대응됩니다. 매우 높은 정확도 0.5℃ ( K Type )를 가지고 있으며, 기존 모델보다 3배이상 향상된 성능으로 매우 신뢰도 높은 테스트를 진행할 수 있습니다. 외부 RJ 센서 또는 온도 보상 Lead wire 를 통해 온도를 보상 받을 수 도 있습니다.
TC 측정
CA320은 온도계처럼 Thermocouple(TC)에서 나오는 출력을 측정할 수 있습니다. 기본 정확도 0.5℃ ( K Type )와 기존 모델보다 3배 이상 높아진 성능으로 측정할 수 있습니다.
RTD SIMULATE

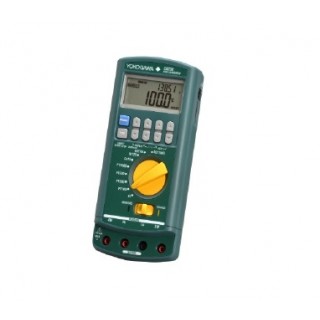

CA330은 14 종류의 Resistance Temperature Detector( RTD )에 대응됩니다. 기본 정확도는 0.3℃ ( PT100 기준 ) 로 매우 높으면서, 기존 제품 보다 2배 이상 다양한 센서와 대응되어 매우 신뢰성 높은 테스트가 가능합니다.
RTD 측정
CA330은 온도계처럼 Resistance Temperature Detector(RTD)에서 나오는 출력을 측정할 수 있습니다. 기본 정확도 0.3℃ ( PT100 기준 )와 기존 모델보다 2배 이상 높아진 성능으로 측정할 수 있습니다.
성능 비교 자료 – CA310
| Model | CA11E | VS | CA310 | |||
|---|---|---|---|---|---|---|
| 외관 |  |  | ||||
| 레인지 | 확도(1년) | 레인지 | 확도(1년) | |||
| 출력 | DC전압 (DCV) | 0.01110.00mV | 0.05% | < | 0.01500.00mV | 0.02% |
| 0.11.1000V | 0.05% | < | - | - | ||
| 1-5V | 0.05% | 0.00015.0000V | 0.02% | |||
| 011.000V | 0.05% | < | - | - | ||
| 030.00V | 0.05% | 030.000V | 0.02% | |||
| DC전류 (DCmA) | 0.00124.000mA | 0.05% | < | 0.00124.000mA | 0.02% | |
| 20mA SIMULATE | 0.05% | 20mA SIMULATE | 0.02% | |||
| 0-24mA/12V | 0-24mA/28V | |||||
| 측정 | DC전압 (DCV) | 0.01±110.00mV | 0.05% | < | 0.01±500.00mV | 0.02% |
| 0.1±1100.0mV | 0.05% | < | - | - | ||
| 0±11.000V | 0.05% | 0±5.0000V | 0.02% | |||
| 0±30.00V | 0.05% | 0±50.000V | 0.02% | |||
| DC전류 (DCmA) | 0.00120.000A | 0.05% | < | 0.00150.000mA | 0.02% | |
| 24V Loop 전원 | 24V(1000Ω/20mA) | < | 24V(1200Ω/20mA) | |||
| 일반 사양 | 디스플레이 | 세그먼트 LCD | = | 세그먼트 LCD | ||
| 서브 디스플레이 | X | < | O | |||
| 응답시간 | 1s | < | 300ms | |||
| HART/BRAIN 통신 저항 | X | < | ○250Ω(24V Loop/mA source | |||
| Step/ Auto Step/ Auto Sweep | △ | < | ○(Step 시간 가변 기능 포함 | |||
| Span Check (0-100%) | X | < | O | |||
| %Span | X | < | O | |||
| Auto power off | O | = | O | |||
| 전원 | AA (LR6) x 4개, AC 아답터(별매) | = | AA (LR6) x 4개, AC 아답터(별매) | |||
| 전지 수명 | 50 Hr | = | 50 Hr | |||
| 사이즈 | 90W×192H×42D | = | 90W×192H×42D | |||
| 무게 | 440g | = | 440g | |||
성능 비교 자료 – CA320
| Model | CA12E | VS | CA320 | |||
|---|---|---|---|---|---|---|
| 외관 |  |  | ||||
| 레인지 | 확도(1년) | 레인지 | 확도(1년) | |||
| 출력 | DC전압 (DCV) | -10mV110.00mV | 0.05% | < | -10mV99.999mV | 0.02% |
| 열전대 (TC) | K/E/J/T/R/S/B/L/U/N | 1.5℃ | < | K/E/J/T/R/S/B/L/U/N | 0.5℃ | |
| C/XK/A/ExtraTC (16 type) | ||||||
| 상기 확도는 K type의 대표값을 의미합니다. | 상기 확도는 K type의 대표값을 의미합니다. | |||||
| 측온저항체 (RTD) | PT100/JPT100 | 0.7℃ | > | 주의) RTD 대응 안됨 RTD는 CA330으로 대응 | ||
| 저항 (Ω) | 0400.0Ω | 0.05% | > | |||
| 측정 | DC전압 (DCV) | -10mV110.00mV | 0.05% | < | -10mV99.999mV | 0.02% |
| DC 전류 (DCmA) | - | - | < | - | - | |
| 열전대 (TC) | K/E/J/T/R/S/B/L/U/N | 1.5℃ | < | K/E/J/T/R/S/B/L/U/N | 0.5℃ | |
| C/XK/A/ExtraTC (16 type) | ||||||
| 상기 확도는 K type의 대표값을 의미합니다. | 상기 확도는 K type의 대표값을 의미합니다. | |||||
| 측온저항체 (RTD) | PT100/JPT100 | 0.7℃ | > | 주의) RTD 대응 안됨 RTD는 CA330으로 대응 | ||
| 저항 (Ω) | 0400.0Ω | 0.05% | > | |||
| 일반 사양 | 디스플레이 | 세그먼트 LCD | = | 세그먼트 LCD | ||
| 서브 디스플레이 | X | < | O | |||
| 응답시간 | 1s | < | 300ms | |||
| Step/ Auto Step/ Auto Sweep | X | < | ○(Step 시간 가변 기능 포함 | |||
| Span Check (0-100%) | X | < | O | |||
| Auto power off | O | = | O | |||
| 전원 | AA (LR6) x 4개, AC 아답터(별매) | = | AA (LR6) x 4개, AC 아답터(별매) | |||
| 전지 수명 | 50 Hr | = | 50 Hr | |||
| 외관 | 90W×192H×42D | = | 90W×192H×42D | |||
| 무게 | 440g | = | 440g | |||
성능 비교 자료 – CA330
| Model | CA12E | VS | CA320 | |||
|---|---|---|---|---|---|---|
| 외관 | |  | ||||
| 레인지 | 확도(1년) | 레인지 | 확도(1년) | |||
| 출력 | 저항 (Ω) | 400Ω | 0.05% | < | 500/3000Ω | 0.03% |
| 측온저항체 (RTD) | PT100/JPT10 | 0.7℃ | < | PT100/PT200/PT500 | 0.3℃ | |
| PT1000/Cu10/ExtraRTD(14 type | ||||||
| 상기 확도는 PT100 (JIS)의 대표값을 의미합니다. | 상기 확도는 PT100 (JIS)의 대표값을 의미합니다. | |||||
| 열전대 (TC) | K/E/J/T/R/S/B/L/U/N | 1.5℃ | > | 주의) TC 대응 안됨 TC는 CA320으로 대응 | ||
| 측정 | 저항 (Ω) | 400Ω | 0.05% | < | ||
| 측온저항체 (RTD) | PT100/JPT100 | 0.7℃ | < | PT100/PT200/PT500 | 0.3℃ | |
| PT1000/Cu10/ExtraRTD(14 type) | ||||||
| 상기 확도는 PT100 (JIS)의 대표값을 의미합니다. | 상기 확도는 PT100 (JIS)의 대표값을 의미합니다. | |||||
| 열전대 (TC) | K/E/J/T/R/S/B/L/U/N | 1.5℃ | > | 주의) TC 대응 안됨 TC는 CA320으로 대응 | ||
악세사리 상세
| Model | Code | 비고 | 판매 | 사진 |
|---|---|---|---|---|
| 단위 | ||||
| RJ 센서 | 90080 | CA320용 : RJ (기준접점보상)용 | 1 |  |
| Grabber Clip | 98025 | CA시리즈용 : Seperator형 (빨강 검정 1세트/2.0m) | 1 |  |
| Rubber Boots | 93060 | 본체 보호용 | 1 |  |
| Strap | 97040 | 벽걸이용, Rubber boots에 체결 | 1 |  |
| 악세사리 수납용 케이스 | B9108XA | 악세사리 수납용 | 1 |  |
| TC 미니 플러그 세트 1 | 90040 | K (노랑) /E (보라) /J (검정) /T (파랑) /R・S (초록) /B・U (하양) /G (빨강/초록) /D (빨강/하양) /C (빨강) /N (오렌지) | 10개 |  |
| 1세트 | ||||
| TC 미니 플러그 세트 2 | 90045 | K (노랑) /E (보라) /J (검정) /T (파랑) | 4개 |  |
| 1세트 | ||||
| 출력, 측정용 리드 케이블 | 98064 | CA310용 : 악어 리드 케이블 (빨강검정 1세트/1.7m) | 1 |  |
| 출력, 측정용 리드 케이블 | 98035 | CA330용 : 악어 리드 케이블 (빨강3개, 검정1개/1.7m) | 1 |  |
| 출력, 측정용 리드 케이블 | 98040 | CA320용 : 악어 리드 케이블 (빨강 검정 1세트/1.7m) | 1 |  |
| 바인딩 포스트 (빨강 검정) | 99045 | 숏 플레이트 1개 | 1 |  |
| 바인딩 포스트 (빨강 빨강) | 99046 | 숏 플레이트 1개 | 1 |  |
| 휴대용 케이스 | B9108NK | 본체, 출력, 측정 리드 케이블 수납용 | 1 |  |
| AC 아답터 | - | 별매 | 1 |
