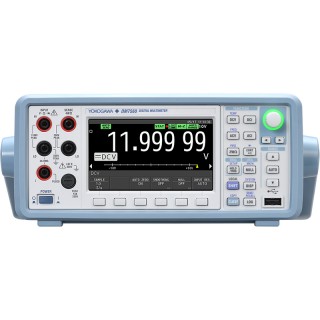

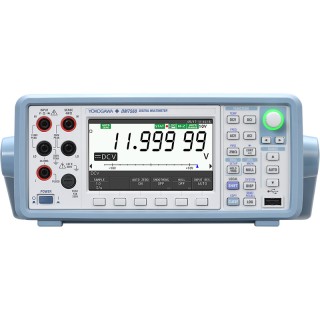

멀티메터,DM7560,벤치 타입 디지털 멀티메터,YOKOGAWA 요약정보 및 구매

벤치 타입 디지털 멀티메터

제조사 요꼬가와
브랜드 YOKOGAWA
품명 멀티메터
시리즈명 DM7560
판매가격 전화문의
(상기 금액은 부가세 별도입니다.)

제품관련 문서 / 파일

상품 정보

상품 기본설명

벤치 타입 디지털 멀티메터

상품 상세설명

구입 및 기술사양 상담 : 010-4221-0660


고속 샘플링을 탑재한 멀티메터
- 최대 30k Sample/sec
뛰어난 가독성 및 디스플레이 모드
- TFT 칼러 LCD, 아날로드 미터 형식의 디스플레이 가능


DM7560은 유동적인 6.5 digit 디지털 멀티메터로서, 고정밀, 고속 데이터 로깅 ( 최대 30k S/s) 과 다양한 분석 기능을 활용할 수 있습니다.





모델설명
DM7560벤치 타입 정밀 디지털 멀티메터



이름설명다운사이트
USB DriverUSB Driver for DM7560 - 1.0https://y-link.yokogawa.com/





주요 기능

  • 풀컬러, 고해상도 디스플레이, 유동적인 디스플레이 포멧
  • 고속 데이터 로깅 최대 30 k points / sec
  • 높은 용량의 내부 메모리, 최대 100 k points
  • 트랜드/히스토그램 분석 기능 을 리얼타임/오프라인 에서 사용 가능
  • 다양한 PC 인터페이스 옵션 (USB, GPIB, RS232)으로 자동화 가능

어플리케이션 예제

  • 베터리 소비 전류 모니터링
  • 센서 테스트
  • 제조, 생산 테스트
  • R&D/서비스
  • 전압 레퍼런스 테스트

유동적인 디스플레이 포멧

4.3 인치의 대형 LCD를 탑재, 고해상도 디스플레이를 제공하여 복잡한 데이터 관측이나 플렉시블한 조합으로 메인, 또는 서브 디스플레이 영역을 구성할 수 있습니다.

상세

[디스플레이 조합 예제]



상세

[트랜드 차트 + 통계]

DM7560 은 다양한 타입의 시각화를 디스플레이 상에 구현합니다. 사진 구성의 경우, 위의 화면은 시간 도메인 트랜드 플롯 이고, 아래 부분은 데이터의 통계를 디스플레이하고 있다.



상세

[수치 값 + 주파수 + 아날로그 미터]

DM7560 은 다양한 타입의 시각화를 디스플레이 상에 구현합니다. 사진 구성의 경우, 위의 화면은 시간 도메인 트랜드 플롯 이고, 아래 부분은 데이터의 통계를 디스플레이하고 있다.

고속 데이터 로깅

최대 30 k S/s 데이터 로깅 레이트

벌크 모드에서는 데이터를 내부 메모리에 로깅 할 수 있으며, 최대 30K S/s 의 속도로 로깅이 가능하다. 메모리에 로깅된 데이터는 USB 미디어에 복사도 가능하며, PC에서 분석이 가능하다.

상세

DM7560을 30k S/s 로 설정하면, 사용자로 하여금 10ms 의 펄스폭, 2Vpp 로 보는 것을 가능하게 해준다.

대용량 내부 메모리

내부 메모리는 100k points까지 장시간, 고해상도의 데이터 로깅을 높은 샘플링으로 가능하게 해줍니다.
연속 측정의 경우, 1 S/s 의 속도로 최대 27시간 이상 가능합니다.

샘플레이트별 로깅 시간

샘플링 레이트 (S/s)11k30k
로깅 시간 (h:m:s)27:46:400:01:400:00:03

트리거 데이터 로깅

LEVEL, LIMIT, External Trigger 등 측정된 트리거 이벤트로 로깅을 정지할 수 있습니다. 사용자는 이벤트가 발생한 이후, 저장될 데이터의 양을 지정할 수 있습니다.

상세

[신호 LEVEL 이벤트로 로깅을 정지 할 수 있다.

PC기반 분석

사용자는 데이터 상세 분석을 위해 PC로 데이터를 전송할 수 있습니다.

상세

DM7560 에서의 오프라인 데이터 분석

Yield rate 측정

Upper 와 Lower 리미트 값을 설정하는 것으로 사용자는 데이터 수, 비율, yield data 등을 조정할 수 있습니다.

상세

Time trend 분석

트랜드 차트에서 선택한 시간 레인지에 대한 통계 데이터 계산이 가능합니다.

상세

In-depth 분석

사용자는 쉽게 Zoom 기능을 통해 확대된 부분의 트랜드 차트 및 히스토그램 영역을 확인할 수 있습니다.

상세

Judgment (GO/NO-GO) 결과 분석

히스토그램과 트랜드 차트는 LIMIT 판정 결과를 보여줄 수 있습니다. 캡쳐된 NO-GO 결과 수는 히스토그램에 표시 됩니다. 또한, 캡쳐될 때에도, 트랜드 차트에 표시 됩니다.

상세

글꼴 크기

원거리에서도 확인이 가능할 만큼 큰 폰트로 변경이 가능합니다.

상세

PLC로 설정 제어

DM7560은 최대 10개 까지의 설정을 저장/불러오기 를 할 수 있습니다. 이는 옵션 통신인 RS-232를 통해 제어 가능하여 PLC로 부터도 제어할 수 있습니다.

LIMIT 판정에 따른 신호 출력

LIMIT 판정 결과로 DIO 터미날 (옵션) 로 부터 신호를 출력 할 수 있습니다.

SCPI-compliant 원격 제어

USB 인터페이스가 기본 탑재되고, 이더넷 RS-232 및 GP-IB (택일)를 추가 할 수 있습니다.
사용자로 하여금 산업 표준의 SCPI 커맨드를 이용하여 프로그래밍 할 수 있도록 지원합니다.

전면부

상세

후면부

상세
