직류 전압을 최대 1224V, 직류 전류를 최대 36.72A 까지 출력이 가능합니다. 2대를 병합하여 최대 73.44A 까지 출력이 가능합니다.
• 높은 확도
• 직류 전압 : ±50 ppm, 직류 전류 : ±120 ppm
• 높은 안정성
• 직류 전압 : ±10ppm/h, 직류 전류 : ±20 ppm/h
• 높은 분해능
• 5.5 자리수, ±120000 카운트 디스플레이
• 6.5 자리수, ±1200000 카운트 디스플레이
특징

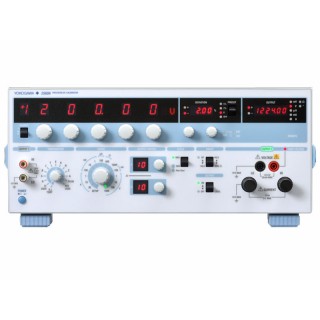

2560A 고정밀 DC 켈리브레이터는 고전압, 대전류를 출력할 수 있으며,
직관적인 조작을 통해 아날로그 미터기 들을 검교정 할 수 있습니다.
출력 범위가 100mV ~ 1000V 까지이고, 100uA ~ 30A, 추가로 10종류의 열전대(Thermocouple) 과 Pt100 RTD 는 2560A가 효과적으로 검교정에 필요한 요구사항을 만족할 수 있도록 도와줍니다. DC 아날로그 미터기, 다양한 온도 측정 계측기 및 컨트롤러 등에 적용이 가능합니다.
높은 정확도
DC 전압 : ± 50 ppm
DC 전류 : ± 70 ppm
1V, 1mA 레인지에서 180일간, 10ppm = 0.01%
높은 안정성
DC 전압 : ± 10 ppm/h
DC 전류 : ± 20 ppm/h
1V, 1mA 레인지
높은 분해능
5.5 digits, ± 120000 count display
6.5 digits, ± 1200000 count display
High Resolution 모드 일때
높은 분해능
DC 전압 : - 1224.00 V ~ + 1224.00 V
DC 전류 : - 12.2400 A ~ + 36.72 A
5 전압 레인지 (100 mV, 1 V, 10 V, 100 V, 1000 V)
7 전류 레인지 (100 uA, 1 mA, 10 mA, 1 A, 10 A, 30 A)
최대 출력은 레인지의 ±122.4%. 장비의 1200 V 레인지 검교정 가능
어플리케이션
대전류 출력
36.72A 이상의 출력을 해야 할 경우, 2560A 2대를 연결하여 사용합니다.
최대 73.44A 의 출력이 가능합니다.
아날로그 미터기 검교정 및 테스트
Output Divider 와 Deviation을 통해, 2개 또는, 그 이상의 포인트에 대한 검교정으로 빠르고 간단하게 할 수 있습니다. 단지, 하단의 divider 다이얼을 교정이 필요한 포인트 수만큼 설정한 이후, 상단의 다이얼을 돌려 가며 출력 step 을 지정해 주기만 하면됩니다.
출력 Divider 와 deviation 프리셋
deviation 프리셋 컨트롤은 출력값을 미세하게 올릴 수 있도록 도와줍니다. ( 2 ~ 5% step between calibration point)
이는 검교정 포인트에 아주 미세하게 접근할 수 있음을 나타냅니다. 낮은 값에서 뿐만아니라, 높은 값에서도 초과하는 일이 없습니다. 이 기능은 움직이는 부품 의 마찰 (hysteresis)을 고려할 때 유용하게 사용할 수 있습니다. 아래의 경우, 중요한 점은 2번 교정을 한다는 점입니다. 한번은 낮은 값에서 다른 한번은 높은 값에서 그리고, 마지막 검교정의 결과는 이 두개의 값을 평균하는 것입니다.
Sweep 기능
미터기의 바늘을 움직이는 테스트는 반복성이 높은 테스트에 속합니다. sweep 기능은 어느 포인트에서도 멈출 수 있도록 해주고, 미세하게 sweep 할 수 있도록 도와줍니다.
검교정 및 멀티미터 테스트
고분해능 모드는 최대 6.5 digit 까지 보여주며, 디지털 멀티미터와 표준 저항기 등의 테스트 및 검교정이 가능하게 해줍니다.
*sweep, divider, deviation 기능은 고분해능 모드에서 지원하지 않습니다.
온도 컨트롤러 테스트 및 검교정
10종류의 Thermocouple 과 Pt100 대응
2560A는 온도 컨트롤러와 데이터 로거 등을 검교정 할 수 있습니다. IEC 규격의 10종류의 TC를 지원하여, 온도값을 설정, EMF( electro-motive-force) 균등 설정 등을 통해 교정이 가능합니다. 넓은 레인지의 온도 컨트롤러도 높은 정확도로 검교정이 가능합니다.
Pt100 RTD를 사용하여서도 동일한 방법으로 검교정이 가능합니다.
| 2560A | 2560 | ||
|---|---|---|---|
| DC 전압 | 레인지 | 100mV, 1 V, 10 V, 100 V, 1000 V | 10 mV, 100mV, 1 V, 10 V, 100 V, 500 V, 1000 V |
| 정확도 (1V 레인지) | ±50 ppm (180 days) | ±200 ppm (90 days) | |
| 출력 저항 (100mV 레인지) | ≦ 6 mΩ | ≦ 1.5 Ω | |
| DC 전류 | 레인지 | 100 μA, 1 mA, 10 mA, 100mA, 1 A, 10 A, 30 A | 10 μA, 50 μA, 100 μA, 1 mA, 10 mA,100mA, 1 A, 10 A, 30 A |
| 정확도 (1 mA 레인지) | ±70 ppm (180 days) | ±2200 ppm (90 days) | |
| 온도 | Thermocouple Type | R, S, B, J, T, E, K, N, C, A, User defined | R, J, T, E, K |
| RTD | Pt100, User defined | Unsupported | |
| 저항 발생 | 400 Ω range | Unsupported | |
| 설정 digit | 5.5 (6.5)* | 4.5 | |
| 다이얼 수 | 5 (6)* | 3 | |
| 무게 | Approx. 13 kg | Approx. 34 kg | |
| 통신 인터페이스 | USB-TMC, Ethernet, GP-IB | GP-IB(option) | |
악세사리
RJ 센서 257875
For reference junction compensation sen`sor. Pt100, 1.95 m
측정 리드 케이블 세트 B8506WA
2 pieces (red and black) in 1 set.
Length: 1.5 m, Rating: 80 A
측정 리드 케이블 세트 B8506ZK
2 voltage output cables (red and black). 1 m. Rating 1500 V
측정 리드 케이블 세트 758917
A set of 0.8m long red and black test leads, used in combination with a pair of optional 758922 or 758929 alligator-clip adapters. Appliable for DL750/DL750P & SL1400.
U 포크 터미널 아답터 758921
Adapters for fitting a 4mm banana plug to a fork terminal. Set contains one black and one red clip. 1000 Vrms-CAT II.
악어클립 소형 758922
Rated at 300 V. Attaches to the 758917 test leads. Sold in pairs.
Applicable for DL750/DL750P, SL1000, SL1400
측정리드선 758933
2 pieces (red and black) in 1 set
length: 1.00 m
Used in combination with the 701959, 758921, 758922, or 758929
Rating: 1000 V CAT III/19 A
