■주요 사양
- 단상기종, 삼상기종의 합계 기종을 신발매
- 전력 기본확도AC±0.2,DC±0.3
(WT310EH는 ±0.5)
- 측정대역DC, 0.5Hz100kHz
(WT310EH는 20kHz까지)
■주요 기능으로 개발 지원!
- 적산측정시의 오토레인지 기능
- 레인지 스킵(Range Config) 기능
- 고조파 데이터의 동시측정
- 통신기능의 충실함과 표준화

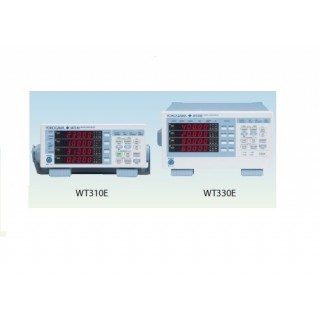

| 모델 | 설명 |
|---|---|
| WT310E | Single-input element model |
| WT310EH | High current single-input element model |
| WT332E | 2-input element model |
| WT333E | 3-input element model |
폭넓은 수요에 대응하는 고성능 컴팩트 모델
가전제품 및 OA기기개발, 생산라인에 소비전력 및 대기전력 측정에 최적WT310E/WT330E시리즈는 요꼬가와 WT시리즈 중에서 가장 가격대비 만족도가 높은 기본모델입니다.
상위 모델의 전력측정기술과 기능을 갖고 있으면서 저렴한 가격으로 구매할 수 있는 모델입니다.
생산라인에서 개발까지 폭넓게 사용되고 있습니다.
기본사양
전력기본확도 ±0.15%
측정주파수 대역 DC, 0.5Hz100kHz (WT310EH 모델은 20kHz)
고속데이터 갱신주기 100ms
미소전류측정: 5mA레인지 대응 (WT310E)
대전류 측정 : 40A레인지 대응 (WT310EH)
보다 편리한 기능 탑재
D/A출력 옵션 선택시 두개의 신기능을 추가적산전력 측정시에도 오토레인지 설정가능
전압, 전류, 전력측정과 함께 고조파 데이터 동시측정 (모드전환 없이 가능)
풍부한 통신기능USB, GP-IB, RS-232, 이더넷(옵션)
Modbus/TCP Protocol 사용 가능
PC소프트웨어 기본포함수치, 고조파 바그래프, 파형표시 가능
최대 4대까지 측정가능
WT시리즈용 통신측정 샘플프로그램 지원
GPIB/RS-232C/이더넷/USB을 통해 데이터저장 가능
Modbus Protocol 을 통한 데이터 로깅 가능 (GA10 소프트웨어 별도 판매)
WT300E시리즈는 쉬운 조작성, 합리적인 제품금액 및 폭넓은 어플리케이션에 대응하는 요꼬가와 파워메터입니다.
가전 및 오피스 환경
전자부품 생산라인 및 QA 시험 대응
가전제품 개발 및 평가 툴
국제 규격 시험 대응 (IEC62301, Energy Star, SPECpower)
대전류 측정 대응
자동차 산업
자동차 배터리 및 DC 구동 장치 평가
모터 및 회전기기의 내구성시험 및 효율측정
WT300E시리즈는 최대 10,000시간 동안의 전류적산 (Ah) 과 전력량 (Wh) 측정이 가능합니다. D/A옵션은 측정결과를 DL850E같은 다른 기기로 출력하여 저장할 수 있게 해줍니다.
또한, Modbus/TCP를 통해 요꼬가와의 레코더 GP20, GM10 등을 이용하여 GA10 소프트웨어를 통해 통합 모니터링 및 로깅이 가능합니다. 이 때 다른 기기에서는 전력아이템과 더불어 온도, 토크, 스피드 등을 동시에 측정하여 전체시스템을 분석할 수 있습니다
여러 대를 이용한 동시 측정
신규 소프트웨어 WTViewerEFreePlus를 이용하여 여러 대의 제품의 동시에 측정할 수 있습니다.(최대 4대)
비교표
| wt300e series | wt300 series | wt210/wt230 | ||
|---|---|---|---|---|
| 기본 전력 측정 확도 (50/60 hz) | 0.1% of reading + 0.05% of range | 0.1% of reading+0.1% of range | 0.1% of reading+0.1% of range | |
| 역률 영향 | when power factor (λ)= 0 (s: apparent power) ±0.1% of s for 45 hz ≤ f ≤ 66 hz | when power factor (λ)= 0 (s: apparent power) ±0.2% of s for 45 hz ≤ f ≤ 66 hz | when power factor (λ)= 0 (s: apparent power) ±0.2% of s for 45 hz ≤ f ≤ 66 hz | |
| 주파수 대역폭 | dc, 0.1 hz to 100 khz (wt310eh dc, 0.1 hz to 20 khz) | dc, 0.5 hz to 100 khz (wt310h dc, 0.1 hz to 20 khz) | dc, 0.5 hz to 100 khz | |
| 전류 다이렉트 입력 레인지 | wt310e: 12 ranges/5 ma to 20 a, wt310eh: 6 ranges/1 to 40 a wt332e/wt333e: 6 ranges/0.5 to 20a | wt310: 12 ranges/5 ma to 20 a, wt310hc: 6 ranges/1 to 40 a wt332/wt333: 6 ranges/0.5 to 20a | wt210: 12 ranges/5 ma to 20 a, wt230-2ch/wt230-3ch: 6 ranges/0.5 to 20a | |
| 외부 전류 센서 | ex1:2.5/5/10[v] ex2:50m / 100m / 200m / 500m / 1 / 2[v](op) | ex1:2.5/5/10[v] ex2:50m / 100m / 200m / 500m / 1 / 2[v](op) | ex1: 2.5/5/10[v] ex2:50m / 100m / 200m / 500m / 1 / 2[v](op) | |
| 전압, 전류의 효력 입력 레인지 확장(cf=6a) | 2% to 260%*1 | no | no | |
| 전압, 전류의 디스플레이 값 확장 (cf=6a) | 2% to 260%*2 | no | no | |
| rms, voltage mean &dc 동시 측정 | yes*3 | yes*3 | no | |
| 주파수 측정 | 2 channels (voltage ¤t) | 2 channels (voltage ¤t) | selected voltage or current (one) | |
| 디스플레이 항목 수 | 4 items | 4 items | 3 items | |
| 샘플링 이레트 | approximately 100 ks/s | approximately 100 ks/s | approximately 50 ks/s | |
| 데이터 업데이트 레이트 | 100m/250m/500m/1/2/5/10/20 sec, auto | 100m/250m/500m/1/2/5 sec | 100m/250m/500m/1/2/5 sec | |
| 하모닉 측정 | yes (op/g5) | yes (op/g5) | yes (op/hrm) | |
| thd 연산 최대 차수 | yes (op, 1 to 50th) | yes (op, 1 to 50th) | no | |
| 적산 자동 레인징 | yes | yes | no | |
| 통신 인터페이스 | usb | yes | yes | no |
| gp-ib | yes gp-ib or rs-232 | yes gp-ib or rs-232 | no | |
| rs-232 | yes gp-ib or rs-232 | yes gp-ib or rs-232 | yes (op) gp-ib or rs-232c | |
| ethernet | yes (op) | yes (op) | yes (op) gp-ib or rs-232c | |
| modbus/tcp (ethernet) | yes (op,/c7) | no | no | |
| ieee standard for gp-ib | ieee488.2 | ieee488.2 | ieee488.1 or ieee488.2 | |
| 컴퍼레이터 기능 | yes | yes | yes | |
| 뷰어 소프트웨어(설정 및 데이터 캡쳐) | free (included) | free (included) | free (download) | |
