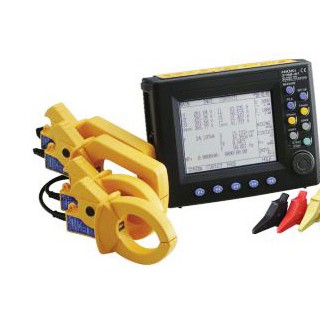

최대 4회로의 디맨드와 고조파를 동시 측정
| 모델 | 설명 | |
| 3169-20 | 클램프 온 파워 하이테스터(본체만) | |
| 3169-21 | 클램프 온 파워 하이테스터(D/A 출력포함 사양, 본체만) |
3169 본체만으로는 전류ㆍ전력 측정이 불가능합니다. 측정 목적에 따라 옵션인 클램프 온 센서를 별도로 구입해주십시오. 또한 데이터 수집을 위해서는 PC카드가 필요합니다.
| CLAMP ON POWER HiTESTER 3169 | |
| 측정라인 (측정가능 회로수) | 단상2선 (4회로), 단상3선(2회로), 3상3선(2 또는 1회로), 3상4선 (1회로) ※ 50/60 Hz, 동일전압계통에 따름 |
| 측정 항목 | 전압, 전류, 유효ㆍ무효ㆍ피상전력, 유효ㆍ무효전력량,역률, 주파수, 고조파(40차 까지) |
| 측정 레인지 | [전압] AC 150.00 V ~ 600.00 V , 3 레인지 [전류] AC 500.00 mA ~ 5.0000 kA (사용하는 센서에 따라 측정범위가 다름) [전력] 75.000 W ~ 900.00 kW (전압/전류 레인지와 측정라인 조합에 따라 결정) |
| 기본 정확도 | 전압 : ±0.2 % rdg. ±0.1 % f.s. 전류 : ±0.2 % rdg. ±0.1 % f.s. + 전류 센서 정확도 유효전력 : ±0.2 % rdg. ±0.1 % f.s. + 전류 센서 정확도 (역률 = 1) 클램프 온 센서 9661 : ±0.3 % rdg. ±0.01 % f.s. (센서에 따라 다름) |
| 측정 방식 | 디지털 샘플링 방식, PLL 동기 또는 50/60 Hz 고정 클록 |
| 표시갱신레이트 | 약 2회 (PC카드 접속시, RS-232C 통신시는 제외) |
| 데이터 저장인터벌 | 표준 : 1 ~ 30초, 1 ~ 60분, 13 전환 단시간 : 1주기마다 0.1/0.2/0.5초(순간값만) |
| 주파수 특성 | 기본파 주파수 45 Hz ~ 66 Hz에서, 기본파의 제50차 까지 ±3% f.s. + [측정정확도] |
| 기능 | 오결선 체크, 표시언어전환, 표시홀드기능, 백업기능, 정전처리, 키 로크 기능, -0.1 사양의 D/A출력으로 측정항목의4 ch 아날로그 츨력가능(DC ±5V f.s.) |
| 전원 | AC 100V ~ 240V, 50/60Hz, 30 VA max. |
| 치수 및 질량 | 210W × 160H × 60D mm, 1.2kg |
| 부속품 | 전압 코드 L9438-53×1 (검정ㆍ빨강ㆍ노랑ㆍ파랑), 전원코드×1, 사용설명서×1, 퀵스타트매뉴얼×1, CD-R ×1 (RS-232C 사용설명서)×1, 입력코드라벨×1, 접속 케이블 9441×1 (3169-01 만) |
