간단한 조작의 콤팩트 전력 로거 등장! 에너지 절약 대책은 현상 파악부터
| 모델 | 설명 | |
| PW3360-20 | 클램프 온 파워 로거(본체만) | |
| PW3360-21 | 클램프 온 파워 로거(고조파 측정 기능 탑재) |
PW3360-20 본체만으로는 측정할 수 없습니다. 측정 목적에 따라 옵션의 클램프 온 센서를 별도로 구입해주십시오. 또한 데이터 수집에는 SD 카드가 필요합니다.

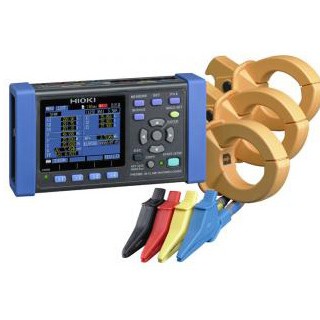

| CLAMP ON POWER LOGGER PW3360 | |
| 측정라인 (측정가능 회로수) | 50/60 Hz, 단상2선(1/2/3회로), 단상3선(1회로), 3상3선/3상4선(1회로), 전류만 1~3채널 |
| 측정항목 | 전압/전류 실효값, 전압/전류 기본파값, 전압/전류 기본파 위상각, 주파수, 전압 파형 피크(절대값), 전류파형피크(절대값), 유효전력, 무효전력, 피상전력, 역률(lag·lead)또는 변위역률(lag·lead), 유효(소비·회생)/무효 젼력 디멘드량(lag·lead), 유효(소비·회생)/무효 전력 디맨드값(lag·lead), 역률디멘드, 전기요금 표시, 펄스입력 [PW3360-21만]:고조파(고조파전압·전류·전력 레벨/함유율/위상각/종합고조파 왜곡 THD-F 또는 THD-R), 제40차까지 |
| 전압 레인지 | AC600 V |
| 전류 레인지 | AC 500.00 mA~5.0000 kA까지 (사용하는 센서에 따라 측정 범위가 달라짐), AC50.000 mA~5.000 0 A(누설전류만) |
| 전력 레인지 | 300.00 W~9.0000 MW(전압/전류 레인지와측정라인 조합에 따름) |
| 기본정확도 | 전압:±0.3 % rdg, ±0.1 % f.s. 전압:±0.3 % rdg, ±0.1 % f.s.+조합전류센서 정확도 전압:±0.3 % rdg, ±0.1 % f.s.+조합전류센서 정확도(역률=1) |
| 표시 갱신 레이트 | 약 0.5 초(SD카드·내부 메모리 접속시, LAN-USB통신시는 제외) |
| 데이터기록 | SD메모리 카드/내부 메모리에 실시간 저장 |
| 저장인터벌시간 | 1~30 초, 1~60 분, 14전환 |
| 저장 항목 | 측정값 저장:평균값만, 평균 ·최대 ·최소값 [PW3360-21만]:고조파 데이터 저장:Binary형식(평균값만, 평균 ·최대 ·최소값) 화면복사:BMP형식(최단 인터벌 시간 5 분마다 저장 가능) 파형 저장:Binary형식(최단 인터벌 시간 1 분마다 저장 가능) |
| 인터페이스 | SSD메모리 카드 HTTP서버 기능, 통신 소프트웨어를 통한 설정, 데이터 다운로드 USB2.0:PC와 연결 시 SD메모리 카드와 내부 메모리를 removable디스크로 인식, 통신 소프트웨어를 통한 설정, 데이터 다운로드 펄스출력:적산전력량 측정시, 유효전력량에 비례한 펄스 신호를 출력, 오픈컬렉터 절연출력 |
| 기능 | 결선확인, 설정안내, 클록, 펄스입력 등 |
| 전원 | AC어댑터 Z1006(AC100~240 V, 50/60 Hz), 40 VA(AC어댑터포함) 배터리팩 9459(DC 7.2 V, 3 VA, AC어댑터 연결에 의한 충전시간 6 시간 10 분), 연속사용시간 8 시간(백라이트 OFF) |
| 치수 및 질량 | 180W x 100H x 48 Dmm, 550 g(PW9002 미장착 시) 180W x 100H x 67.2 Dmm, 830 g(PW9002 장착 시) |
| 부속품 | 전압 코드 L9438-53x1세트(검정, 빨강, 노랑, 파랑), AC어댑터 Z1006x1, USB케이블(0.9m)x1, 사용설명서x1, 측정가이 드x1,, 컬러 spirit튜브x1세트(빨강, 노랑, 파랑 각2개, 클램프 센서 색 구별용), Spiral튜브x5(클램프 센서 코드 결속용) |
