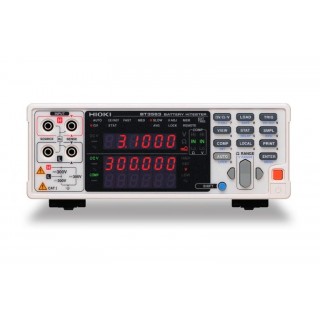

히오키의 벤치탑 배터리 테스터는 계속해서 더 커지는 리튬-이온 저 저항 배터리, 그리고 다른 고전압 애플리케이션을 위한 배터리 팩의 생산라인을 위한 내부 저항 및 배터리 전압을 동시에 고속으로 측정을 지원합니다. 모델 BT3562는 DC±60V 정격 입력전압, DC 70V 대지간 최대 입력 전압의 성능을 갖추고 있습니다. 생산라인에서 고전압 배터리 팩 및 배터리 모듈의 검사에 최 적합 하도록 설계된 제품 입니다. 다양한 인터페이스로 자동화 라인을 고속화 할 수 있습니다.
| 모델 | 설명 | 비고 |
| BT3562 | 배터리 하이테스터(기본 모델) | |
| BT3562-01 | 배터리 하이테스터(GP-IB, 아날로그 출력 포함) |
측정용 리드는 포함되어 있지 않습니다. 옵션의 리드를 구입해 주십시오. EXT I/O용 male 커넥터(시스템측)가 서비스 부품으로 준비되어 있으니 이용바랍니다.
| 배터리 하이테스터 BT3562 | |
| 측정 입력전압 | 정격 입력 전압 : DC ±60 V 대지간 최대정격 전압 : DC 70 V |
| 저항 측정 레인지 | 3mΩ (최대 표시3.1000 mΩ, 분해가능 0.1 μΩ,)~3000 Ω레인지 (최대 표시 3100.0 Ω, 분해가능 100 mΩ), 7변환 측정 확실도 : ±0.5 % rdg. ±5 dgt. (30 mΩ~3000 Ω레인지EX.FAST시간은±3 dgt.(을)를 가산, FAST/MEDIUM시간은±2 dgt.(을)를 가산) ±0.5 % rdg. ±10 dgt. (3 mΩ레인지,EX.FAST시간은±30 dgt., FAST시간은 ±10 dgt.,MEDIUM시간은±5 dgt.(을)를 가산) 측정 소스 주파수 : 1 kHz ±0.2 Hz. 측정 전류: 100 mA (3 mΩ 레인지), ~10 μA (3000Ω 레인지), 개방 단자전압: 25 V peak (3/30mΩ 레인지), 7 V peak (300mΩ 레인지), 4 V peak (3 Ω ~3000 Ω레인지) |
| 전압측정레인지 | DC 6 V (분해가능 10 μV)~ DC 60 V (분해가능 100 uV), 2변환 측정 확실도 : ±0.01 % rdg. ±3 dgt. (EX.FAST시간은±3 dgt.(을)를 가산, FAST/ MEDIUM시간은±2 dgt.(을)를 가산) |
| 표시 | 저항 「31000」, 전압 「600000」 카운트LED |
| 샘플링 시간 | EX.FAST : 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms ※ 게재치는 최고 속도시, 측정 항목·전원 주파수에 의한다 |
| 전체 측정 시간 | 응답 시간+ 샘플링 시간 ( 저항/ 전압과도 약10 ms 의 응답 시간에 가 참고가격이며, 피측정물에 따라서 다릅니다) |
| 컴퍼레이터 | 판정 : Hi/IN/Lo (저항, 전압 각각 독립 판정), 종합 판정 (PASS/ FAIL, 저항 판정 결과와 전압 판정 결과의AND연산), 화면 표시, 버저, 외부I/O에 출력 (오픈 컬렉터, 35 V, DC50 mA max.) |
| 아날로그 출력 | BT3563-01, BT3562-01모델만 저항 측정치 (표시치 DC 0 V~3.1 V) |
| 인터페이스 | EXT I/O, RS-232C, 프린터 (RS-232C경유), GP-IB (-01모델) |
| 전원 | AC100~ 240 V, 50/60 Hz, 30 VA max. |
| 치수 및 질량 | 215W × 80H × 295D mm, 2.4 kg |
| 부속품 | 전원 코드 ×1 , 사용설명서 x1 |
