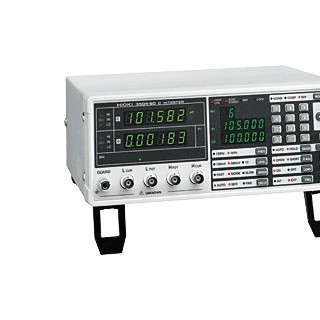

히오키의 LCR 및 임피던스 분석기는 전자부품 시험에 있어서 다양한 애플리케이션에 적합하도록 4 Hz에서 300 MHz의 측정 범위를 갖추고 있습니다. 모델 3504 시리즈는 일정한 전압을 이용하여 큰 용량 MLCC 검사에 적합한 듀얼 밴드 용량 시험기입니다.
| 모델 | 설명 | 비고 |
| 3504-40 | C 하이테스터(RS-232C) | |
| 3504-50 | C 하이테스터(GP-IB, RS-232C) | |
| 3504-60 | C 하이테스터(GP-IB, RS-232C) |
이 제품은 측정 프로브 또는 테스트 픽스춰(Test Fixtures)와 함께 제공되지 않습니다. 별도의 용도에 맞게 선택하고 측정 프로브 또는 테스트 픽스춰 옵션을 구입하십시오.
RS- 232C 연결용 : 상호 접속을 위한 크로스 오버 케이블이 사용될 수 있습니다. 또한, 하드웨어 흐름 제어없이 RS- 232C 케이블 9637을 사용할 수 있습니다.
| C HiTESTER 3504 | |
| 측정 파라미터 | C(용랑), D(손실계수 tan ς) |
| 측정범위 | C: 0.9400 pF ~ 20.0000 mF, D: 0.00001 ~ 1.99000 |
| 기본정확도 | (대표값) C: ±0.09% rdg. ±10dgt., D: ±0.0016 |
| 측정주파수 | 120 Hz, 1 kHz |
| 측정신호레벨 | 100 mV(3504-60에 한함), 500 mV, 1 Vrms CV100 mV측정범위 : ~170 μF레인지 (측정주파수 1 kHz), ~1.45 mF레인지(측정주파수 120 Hz) CV500 mV 측정범위 : ~170 μF레인지 (측정주파수 1 kHz), ~1.45 mF레인지(측정주파수 120 Hz) CV1 V 측정범위 : ~70 μF레인지 (측정주파수 1 kHz), ~700 μF레인지 (측정주파수 120 Hz) |
| 출력 저항 | 5 Ω (CV 측정범위 이외의 개방단자 전압모드에서) |
| 표시 | LED (6 자릿수 표시, 풀 스케일 카운트는 레인지에 따라 다름) |
| 측정시간 | 2 ms(대표값, 측정조건에 따라 다름) |
| 기능 | 4단자 콘텍트 체크기능 (3504-60에 한함), BIN 측정(3504-40은 제외), 트리거 동기출력, 측정조건 기억, 측정값의 컴퍼레이터 비교, 애버리지 기능, Low-C reject기능, 채터링기능, 제어용 입출력(EXT-I/O), RS-232C 인터페이스 (표준장착), GP-IB 인터페이스(3504-40은 제외) |
| 전원 | AC 100/120/200/240 V ±10 % (선택가능), 50/60 Hz, 110 VA max |
| 치수 및 질량 | 260 W ⅹ 100 H ⅹ 220 Dmm, 3.8 kg |
| 부속품 | 전원코드ⅹ1, 사용설명서ⅹ1, 전원 예비퓨즈ⅹ1 |
