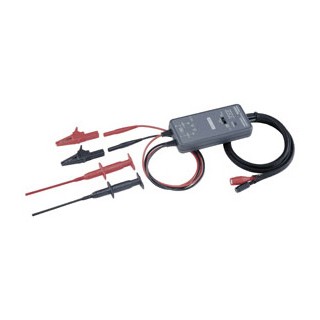

9322는 Hioki 메모리 하이코더의 고전압을 측정하는 차동 프로브입니다
| 모델 | 설명 | 비고 |
| 9322 | DC 2 kV , AC 1 kV까지 |
* 메모리 하이코더의 아날로그 입력에 연결해서 사용합니다. 구동 전원은 AC어댑터가 필요하거나 각 메모리 하이코더에 따라 전원 지원이 다릅니다.
| 측정 기능 | DC 모드: 파형 모니터 출력용, DC ~ 10 MHz ±3 dB AC 모드 : 전원라인의 서지 노이즈 검출용, 1 kHz ~ 10 MHz ±3 dB RMS 모드: DC / AC 전압의 실효값 출력, DC, 40 Hz ~ 100 kHz, 응답 속도: 200 ms 이하 (AC 400 V) |
| 입력 형식 | 평형차동입력 |
| 출력 | 입력의 1/1000 로 분압, BNC 단자 (DC/AC/RMS, 3모드 출력 전환) |
| DC 진폭 정확도 | ±1 % f.s. (DC 1000 V 이하), ±3 % f.s. (DC 2000 V 이하) (f.s.= DC 2000 V) |
| RMS 진폭 정확도 | ±1 % f.s. (DC, 40 Hz to 1 kHz), ±4 % f.s. (1 kHz to 100 kHz) (f.s.=1000 VAC) |
| 입력 저항, 용량 | H-L: 9 MΩ, 약 10 pF (C at 100 kHz) H-본체간, L-본체간: 4.5 MΩ, 약 20 pF (C at 100 kHz) |
| 최대 입력 전압 | 600V AC/DC (CAT III), 2000 VDC, 1000 VAC (CAT II) |
| 대지간 최대 정격 전압 | 그래버 클립 사용시: 600 V AC/DC (CAT III), 1500 V AC/DC (CAT II) 악어 클립 사용시: 600 V AC/DC (CAT III), 1000 V AC/DC (CAT II) |
| 전원 | (1) AC 어댑터 9418-15 (12 VDC ±10 %) *1 (2) 기타 메모리 하이코더 본체에 록직커넥터에 파워코드 9324를 통한 전원 공급등 조건에 따름 * 1 동작 전압 범위: +5 ~ +12 V, 300 mA 이하. DC 잭은 외경 Φ5.5 mm , 내경 Φ 2.1 mm |
| 치수 및 질량 | 70 W × 150 H × 25 D mm, 350 g |
| 부속품 | 악어클립 ×2, 그래버 클립 9243 ×1 (빨강, 검정, 각 1세트), 휴대용 케이스 3853 ×1, 사용설명서×1 |
