basic model

with GP-IB interface

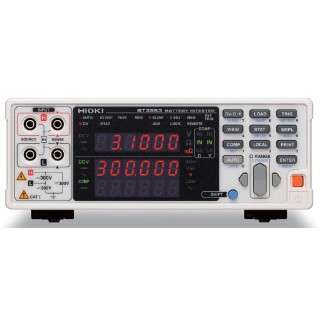

BT3563, BT3563-01

BT3562, BT3562-01

최대 입력 전압

정격 입력 전압: DC ±300 V
대지간 최대정격 전압: DC 300 V

정격 입력 전압: DC ±60 V
대지간 최대정격 전압: DC 70 V

저항 측정 레인지

3mΩ (최대 표시3.1000mΩ, 분해가능 0.1μΩ,)~3000Ω레인지 (최대 표시 3100.0Ω, 분해가능 100mΩ), 7변환
측정 확실도: ±0.5% rdg. ±5 dgt. (30mΩ~3000Ω레인지EX.FAST시간은±3 dgt.(을)를 가산, FAST/MEDIUM시간은±2 dgt.(을)를 가산)
±0.5% rdg. ±10 dgt. (3mΩ레인지,EX.FAST시간은±30 dgt., FAST시간은 ±10 dgt.,MEDIUM시간은±5 dgt.(을)를 가산)
측정 소스 주파수: 1 kHz ±0.2 Hz. 측정 전류: 100 mA (3mΩ 레인지), ~10 μA (3000Ω 레인지), 개방 단자전압: 25 V peak (3/30mΩ 레인지), 7 V peak (300mΩ 레인지), 4 V peak (3Ω ~3000Ω레인지)

전압 측정 레인지

DC 6V (분해가능 10μV)~ DC 300V (분해가능 1mV), 3변환

DC 6V (분해가능 10μV)~ DC 60V (분해가능 100μV), 2변환

측정 확실도: ±0.01% rdg. ±3 dgt. (EX.FAST시간은±3 dgt.(을)를 가산, FAST/ MEDIUM시간은±2 dgt.(을)를 가산)

표시

저항 「31000」, 전압 「600000」 카운트LED

샘플링 시간

EX.FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
※게재치는 최고 속도시, 측정 항목·전원 주파수에 의한다

전측정 시간

응답 시간+ 샘플링 시간 ( 저항/ 전압과도 약10ms 의 응답 시간에 가 참고가격이며, 피측정물에 따라서 다릅니다)

컴퍼레이터

판정: Hi/IN/Lo (저항, 전압 각각 독립 판정), 종합 판정 (PASS/ FAIL, 저항 판정 결과와 전압 판정 결과의AND연산), 화면 표시, 버저, 외부I/O에 출력 (오픈 컬렉터, 35 V, DC50 mA max.)

아날로그 출력

BT3563-01, BT3562-01모델만
저항 측정치 (표시치 DC 0V~3.1 V)

인터페이스

EXT I/O, RS-232C, 프린터 (RS-232C경유), GP-IB (-01모델)

전원

AC100~ 240 V, 50/60 Hz, 30 VA max.

치수 ·질량

215W × 80H × 295D mm, 2.4 kg

부속품

전원 코드 ×1
