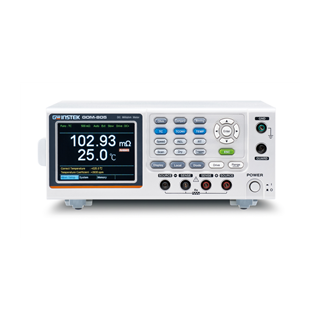

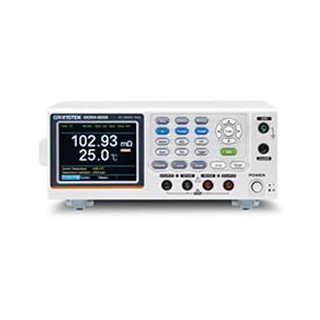

GW Instek은 3.5 인치 TFT 디스플레이, 최대 50,000 카운트 측정 디스플레이, 초당 60 판독의 빠른 샘플링 속도, 최적의 0.05 % 측정 정밀도, 4 선식 등을 특징으로하는 새로운 DC 밀리 옴 미터 시리즈 GOM-804 / 805를 출시했습니다. 측정 방법뿐만 아니라 온도 측정 및 온도 보상 측정 기능은 저 저항 측정 어플리케이션의 요구 사항을 충족시킵니다. GOM-805에는 접촉 저항 측정 어플리케이션을위한 다양한 드라이브 모드와 드라이 회로가 포함되어 있습니다. 20 세트의 패널 설정 메모리와 RS-232C, USB, Handler / Scan / EXT IO 또는 GPIB (옵션)와 같은 많은 외부 제어 인터페이스를 포함한 더 많은 기능은 실용적인 애플리케이션에서 GOM-804 / 805 밀리 옴 미터의 편리함을 크게 높여줍니다.
| 기본 기능과 사양면에서 GOM-804 / 805는 기존 모델 인 GOM-802를 절대적으로 대체 할 수 있습니다. 온도 측정 및 온도 보상을위한 저항 측정 범위, 1A 테스트 전류 (최대), 4 와이어 측정 방법, 온도 프로브 (옵션, 액세서리 모델 : PT-100)를 포함한 GOM-804 / 805의 모든 기능을 GOM-802에서 찾을 수 있습니다. 측정 명령 등이 있습니다. 프로그래밍 명령은 GOM-802의 프로그래밍 명령과도 호환됩니다. 간단히 말해서, 새로운 GOM-804 / 805는 더 나은 디스플레이 인터페이스, 빠른 측정 (초당 60 개 판독)을 제공 할뿐만 아니라 표준 통신 인터페이스 (RS-232C / USB 장치)와 함께 배치하여 사용자가 측정을 용이하게합니다 빠른 작업. 게다가 모델 전환은 문제가되지 않습니다. |
 |
| GOM-804 / 805는 초당 60 회의 판독 속도와 초당 10 회의 저속 판독이라는 두 가지 측정 속도를 선택할 수 있습니다. 과거와는 달리, 사용자들은 과거에는 속도와 디스플레이 해상도 사이를 조종해야했습니다. GOM-804 / 805는 속도 선택에도 불구하고 해상도에 영향을 미치지 않으며 가장 높은 디스플레이 자리수를 유지합니다. 즉, 속도를 변경하면 읽기 해상도가 변경되지 않고 표시 숫자가 동일하게 유지됩니다. |
 |
| 건식 회로는 시험 전압과 전류를 접촉 지점에서 물리적으로 또는 전기적으로 변경된 회로를 생성하지 않는 특정 레벨로 제한하고 가장 자주 사용되는 응용 분야는 커넥터 측정의 접촉 저항입니다. MIL-STD-1344 방법 3002-1 저 신호 레벨 접촉 저항에 근거하여, 최대 개방 회로 전압 20mV (또는 그 이하) 및 단락 전류 100mA (또는 그 이하)에서 시험을 실시하여 구성 요소의 양쪽 끝. 과전압은 산화물 코팅과 접촉면의 얇은 층을 손상시켜 결과적으로 측정의 타당성이 파괴됩니다. GOM-805는 드라이 회로 테스트를 실행하기 위해 20mV의 개방 회로 전압을 제한하는 3 가지 레벨 (500mΩ : 100mA / 5Ω : 10mA / 50Ω : 1mA)을 제공합니다. |
 |
| GOM-805는 다양하고 정확한 저 저항 측정 어플리케이션을 만족시키기 위해 다양한 전류 출력 드라이브 모드를 제공합니다. 예를 들어, 서로 다른 재료의 도체를 상호 작용시키기 위해 펄스 전류 출력 모드를 적용하여 서로 다른 온도에서 작동하는 서로 다른 도체에 의해 발생하는 열 EMF 영향을 줄일 수 있습니다. PWM 출력 모드는 온도에 민감한 물질을 변화시키는 데 이상적입니다. 오랜 시간 동안 큰 전류 측정에 과부하가 걸리는 저항 값 변동을 피할 수 있습니다. DC + 및 DC- 출력 모드는 유도 성 구성 요소의 측정 요구 사항에 가장 적합합니다. |
 |

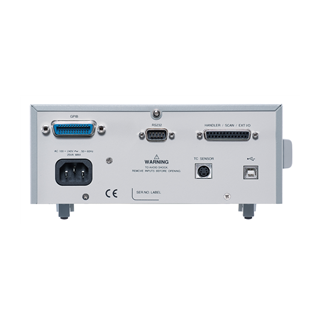

| 외부 컨트롤 연결과 관련하여 GOM-804 / 805는 D-sub 25 핀 복합 인터페이스를 제공하여 분류기에 연결하기위한 Handler, Scan 또는 EXT IO 기능을 실행합니다. 외부 온 - 오프 스위치에 연결하고, 직접 외부 트리거 제어를 수행 할 수 있습니다. GOM-804 / 805는 원격 제어 및 측정 결과 검색 요구 사항을 위해 RS-232C, USB 및 GPIB (GOM-804 (옵션) / GOM-805 (표준) 인터페이스)와 같은 다양한 인터페이스 선택 기능을 제공합니다. |
 |
노트 | GOM-804 / 805의 경우 최소 30 분의 예열 시간 및 작동 온도 사양 : 18 ~ 28˚C |
디스플레이 | 3.5 '(320 x 240) TFT LCD |
기억 | 패널 설정 용 20 세트 |
전원 | AC 100 - 240V, 50 / 60Hz |
소비 | 최대 25VA |
치수 | 223 (W) × 102 (H) × 283 (D) mm |
무게 | 약 3kg (최대) |
모델 | GOM-804 | GOM-805 | |||||||||
디스플레이 | |||||||||||
| 50,000 카운트 | ||||||||||
샘플링 속도 | |||||||||||
느린 | 10 개의 독해 / s | ||||||||||
빠른 | 60 판독 값 / 초 | ||||||||||
저항 측정 | |||||||||||
범위 / 테스트 전류 (고정) |
| ||||||||||
정확성 | 50mΩ : ± (판독 값의 0.1 % + 범위의 0.02 %) | ||||||||||
| 500mΩ ~ 50Ω : ± (판독 값의 0.05 % + 범위의 0.02 %) | ||||||||||
| 500Ω ~ 500kΩ : ± (판독 값의 0.05 % + 범위의 0.008 %) | ||||||||||
| 5MΩ : ± (판독 값의 0.2 % + 범위의 0.008 %) | ||||||||||
해결 | 1μΩ, 10μΩ, 100μΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω | ||||||||||
온도 | |||||||||||
범위 | -50˚C ~ 399.9˚C | ||||||||||
정확성 | -10 ℃ ~ 40 ℃ : 0.3 % ± 0.5 ℃; 기타 : 0.3 % ± 1.0˚C | ||||||||||
해결 | 0.1˚C | ||||||||||
건조 회로 | |||||||||||
| ----- | 20mV 미만의 개방 회로; 500mΩ, 5Ω, 50Ω 범위 전용 | |||||||||
드라이브 모드 | |||||||||||
DC + / DC- | ----- | 예 | |||||||||
맥박 | ----- | 예 | |||||||||
PWM | ----- | 예 | |||||||||
제로 | ----- | 예 | |||||||||
기타 기능 | |||||||||||
| 트리거 - 내부, 수동, 외부, 수학 - ABS, REL, %, TC, Hi / Lo | ||||||||||
| 평균 2 ~ 10 회, 측정 지연, Go / No-Go, 변압기 용 TC | ||||||||||
| 다이오드, 연속성 경고음, 정렬 (GOM-805에만 해당) | ||||||||||
인터페이스 | |||||||||||
USB | 표준 | 표준 | |||||||||
RS-232C | 표준 | 표준 | |||||||||
HANDLER / SCAN / EXT I / O | 표준 | 표준 | |||||||||
GPIB | 선택권 | 표준 | |||||||||
빠른 시작 설명서 x 1, 전원 코드 x 1, 테스트 리드 GTL-308 x 1, CD x1 (전체 사용 설명서)
고르다. 1 GPIB 카드 (GOM-804에만 해당되며 출하시 공장 출하시 설치해야 함)
PT-100 플래티넘 온도 프로브
GTL-232 RS-232Ccable 9 핀, FF 유형, 약 2,000mm
GTL-248 GPIB 케이블 약 2,000mm
GTL-251 GPIB-USB-HS (고속) 어댑터
GTL-309 테스트 리드 약. 3000mm
| 모델명 | 기술 |
| GOM-805 | Handler / RS-232C / USB 장치 / GPIB가있는 DC 밀리 오옴 미터 |
| GOM-804 (GPIB 포함) | 핸들러 / RS-232C / USB 장치 / opt.01 GPIB가있는 DC 밀리 오옴 미터) |
| GOM-804 | Handler / RS-232C / USB 장치가있는 DC Milli-ohm 미터 |
